Icy Box IB-863a-B Handbuch

1. Model – Interfejs – Kolor
Model
IB-863a-B 4x USB 2.0, 2x USB 3.0, 1x eSATA,
2. Zawarcie pudełka
1x IB-863a-B, 1x akcesoria,
1x krótka instrukcja instalacji (wielojęzyczna)
3. Szegoły
• Pasuje do standardowych kieszeni napędów 5,25"
• Dostępne interfejsy 4 x USB 2.0 , 2 x USB 3.0 i 1 x eSATA
• Dostępne 1 złącze mikrofonowe In i 1 gniazdo słuchawkowe
• Obsługuje ponad 60 kart pamięci (podstawowe rodzaje kart: CF I,
CF II, MD, MMC, SD, SDHC, micro SD, SDXC, RS, MS, MS Pro, MS
Pro Duo, M2, EXD)
• Obsługiwane systemy: Windows XP/2003/Vista/7/8.x
4. Instalacja dysku twardego
• Wyłącz zasilanie komputera i wszystkich podłączonych do niego
urządzeń peryferyjnych.
• Odłącz kabel zasilania podłączony z tyłu komputera.
• Zdejmij obudowę komputera.
• Umieść panel w jednej z wolnych wnęk 5,25" i przymocuj śrubami.
• Podłącz wewnętrzne kable koncentratora USB 2.0, USB 3.0, czytnika
kart, interfejsów Audio i SATA do odpowiednich złączy na płycie
głównej.
• Podłącz wewnętrzny kabel zasilania Molex do zasilacza komputera.
• Załóż obudowę komputera i podłącz kabel zasilania.
© Copyright 2014 by RaidSonic Technology GmbH. All Rights Reserved
The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH
assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves
the right to make changes in the specifications and/or design of the above mentioned product without
prior notice. The diagrams contained in this manual may also not fully represent the product that you
are using and are there for illustration purposes only. RaidSonic Technology GmbH assumes no responsi-
bility for any differences between the product mentioned in this manual and the product you may have.
IB-863 Series
1. Vzor – Rozhraní – Zbarvení
Interfejs Kolor Vzor Rozhraní
czarny IB-863a-B 4x USB 2.0, 2x USB 3.0, 1x eSATA,
6x gniazdo kart, 1x mikrofonowe, 6x kartu slot, 1x mikrofonu,
1x słuchawkowe 1x připojení sluchátek
2. A csomag tartalma
1x IB-863a-B, 1x příslušenství,
1x návod k obsluze
3. Funkce
• Lze ji instalovat do standardní 5,25" přihrádky
• Poskytuje rozhraní 4x USB 2.0, 2x USB 3.0 a 1x eSATA
• Poskytuje 1x vstup z mikrofonu a 1x konektor na připojení sluchátek
• Podporuje více než 60 paměťových karet (běžné typy karet jsou:
CF I, CF II, MD, MMC, SD, SDHC, micro SD, SDXC, RS, MS, MS Pro,
MS Pro Duo, M2, EXD)
• Podporované systémy: Windows XP/2003/Vista/7/8.x
4. Instalace
• VYPNĚTE počítač a veškerá připojená periferní zařízení.
• Odpojte napájecí kabel ze zadní strany počítače.
• Sejměte kryt počítače.
• Panel umístěte do volné 5,25" přihrádky a upevněte ho šrouby.
• Vnitřní kabely rozbočovače USB 2.0, USB 3.0, čtečky karet a zvuko-
vého a SATA rozhraní připojte k odpovídajícím konektorům na hlavní
desce.
• Připojte vnitřní napájecí kabel Molex ke zdroji napájení vašeho
počítače.
• Vraťte zpět kryt počítače a opětovně připojte napájecí kabel.
IB-863 Series IB-863 Series
1. Μοντέλο – Διεπαφή – Χρώμα
Zbarvení Μοντέλο Διεπαφή Χρώμα
černý IB-863a-B 4x USB 2.0, 2x USB 3.0, 1x eSATA, μαύρος
6x Υποδοχή κάρτας, 1x μικροφώνου,
1x ακουστικών
2. Περιεχόμενο συσκευασίας
1x IB-863a-B, 1x αξεσουάρ,
1x οδηγός γρήγορης εγκατάστασης (Πολύγλωσσος)
3. Κύρια χαρακτηριστικά
• Κατάλληλο για μια τυπική υποδοχή μονάδας δίσκου 5,25"
• Παρέχει 4x USB 2.0, 2x USB 3.0 και 1x eSATA διεπαφές
• Παρέχει 1x υποδοχή μικροφώνου κ αι 1x υποδοχή ακουστικών
• Υποστηρίζει περισσότερες από 60 κάρτες μνήμης (οι κάρτες γενικού
τύπου είναι οι εξής: CF I, CF II, MD, MMC, SD, SDHC, micro SD,
SDXC, RS, MS, MS Pro, MS Pro Duo, M2, EXD)
• Λειτουργικό σύστημα: Windows XP/2003/Vista/7/8.x
4. Εγκατάσταση σκληρού δίσκου
• Απενεργοποιήστε τον υπολογιστή και άλλες τυχόν συνδεδεμένες
περιφερειακές συσκευές.
• Αποσυνδέστε το καλώδιο ρεύματος που βρίσκεται στην πίσω πλευρά
του υπολογιστή.
• Αφαιρέστε το πλαίσιο του υπολογιστή.
• Τοποθετήστε το πλαίσιο σε μια διαθέσιμη υποδοχή 5,25" και
στερεώστε το με τις βίδες.
• Συνδέστε τα εσωτερικά καλώδια του διανομέα USB 2.0, USB 3.0, του
αναγνώστη καρτών, καθώς και των διεπαφών ήχου και SATA με τους
αντίστοιχους συνδέσμους στην κύρια πλακέτα.
• Συνδέστε το εσωτερικό καλώδιο ρεύματος Molex στην τροφοδοσία
ρεύματος του υπολογιστή σας.
• Τοποθετήστε το πλαίσιο του υπολογιστή και συνδέστε το καλώδιο
ρεύματος.
IB-863 Series

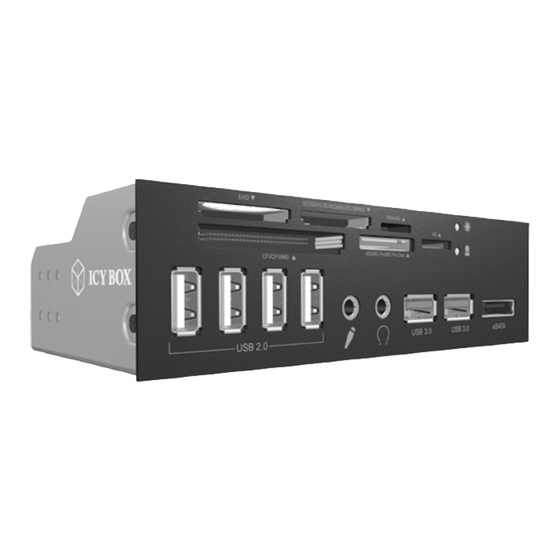

Multi Card Reader with Multiport Front Panel
1. Модель – хост интерфейс – Цвет
User's Manual IB-863a-B
Модель хост-интерфейс Цвет
Multi Card Reader with Multiport Front Panel
IB-863a-B 4x USB 2.0, 2x USB 3.0, 1x eSATA, Черный
6x Слот для карт, 1x микрофона, Handbuch IB-863a-B
1x наушников
Kartenleser mit Multianschluss Frontblende
Manuel IB-863a-B
Kartenleser mit Multianschluss Frontblende
2. Содержание упаковки
Manual IB-863a-B
IB-863a-B – 1 шт., аксессуары – 1 шт., инструкция по быстрой Lector multitarjetas con panel frontal multipuertos
установке (многоязычная) – 1 шт.
Manuale IB-863a-B
Lettore multischeda con pannello anteriore multiporta
Manual de instruçoes IB-863a-B
3. Основные признаки
Leitor Multicartões com painel frontal multiportas
• Устанавливается в стандартный отсек 5,25" Podręcznik obsługi IB-863a-B
• Интерфейсы 4x USB 2.0 , 2x USB 3.0 и 1x eSATA
Czytnik kart Multi Card Reader z wieloportowym panelem przednim
• 1 вход для микрофона и 1 разъём для наушников
Návod k použití IB-863a-B
• Поддерживает более 60 типов карт памяти, в том числе:
Čtečka karet s čelním panelem s otvory na více typů karet
CF I, CF II, MD, MMC, SD, SDHC, micro SD, SDXC, RS, MS,
Εγχειρίδιο IB-863a-B
MS Pro, MS Pro Duo, M2, EXD
• Поддерживаемые системы: Windows XP/2003/Vista/7/8.x Αναγνώστης πολλαπλών καρτών με μπροστινό πλαίσιο
πολλαπλών θυρών
Руководство IB-863a-B
4. Установка жёсткого диска
Multi Card Reader – устройство считывания с
многопортовой передней панелью
• Выключить компьютер и периферийные устройства.
• Вынуть шнур питания на задней панели компьютера.
• Открыть корпус компьютера.
• Вставить плату в свободный отсек 5,25" и закрепить винтами.
• Подключить внутренние кабели концентратора USB 2.0, USB
3.0, считывателя карт, аудиосигнала и SATA к соответствующим
разъёмам главной платы.
• Подключить внутренний силовой кабель Molex к блоку питания
компьютера.
• Закрыть корпус компьютера и подключить шнур питания.
IB-863 Series
