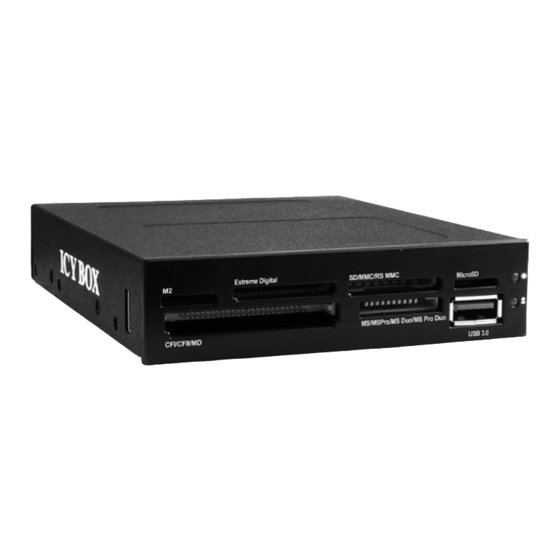

Icy Box IB-865 Serie Handbuch

1. Model – Interfejs – Kolor
Model
IB-865
2. Zawarcie pudełka
1x IB-865, 1x akcesoria,
1x krótka instrukcja instalacji (wielojęzyczna)
3. Szegoły
• Pasuje do standardowych kieszeni napędów 3,5''
• Dostępne interfejsy 1 x USB 3.0 do 5 Gbit/s
• Wymag 1x interfejsy host USB 3.0 (20 pin)
• Obsługuje ponad 60 kart pamięci
(podstawowe rodzaje kart: CF I, CF II, MD, MMC, SD, SDHC,
micro SD, SDXC, RS, MS, MS Pro, MS Pro Duo, M2, EXD)
• Obsługiwane systemy: Windows XP/Vista/7
4. Instalacja dysku twardego
UWAGA: W celu używania portu USB 3.0 wymagany jest wewnętrzny
port USB 3.0 na płycie głównej.
• Wyłącz zasilanie komputera i wszystkich podłączonych do niego
urządzeń peryferyjnych.
• Odłącz kabel zasilania podłączony z tyłu komputera.
• Zdejmij obudowę komputera.
• Umieść panel w jednej z wolnych wnęk 3.5" i przymocuj śrubami.
• Podłącz wewnętrzne kable koncentratora USB 3.0 i czytnika kart do
odpowiednich złączy na płycie głównej.
• Załóż obudowę komputera i podłącz kabel zasilania.
© Copyright 2011 by RaidSonic Technology GmbH. All Rights Reserved
The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH
assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves
the right to make changes in the specifications and/or design of the above mentioned product without
prior notice. The diagrams contained in this manual may also not fully represent the product that you
are using and are there for illustration purposes only. RaidSonic Technology GmbH assumes no responsi-
bility for any differences between the product mentioned in this manual and the product you may have.
IB-865 Series
1. Vzor – Rozhraní – Zbarvení
Interfejs Kolor Vzor Rozhraní
1x USB 3.0 czarny IB-865 1x USB 3.0
6x gniazdo kart 6x kartu slot
2. A csomag tartalma
1x IB-865, 1x příslušenství,
1x návod k obsluze
3. Funkce
• Lze ji instalovat do standardní 3,5'' přihrádky
• Poskytuje rozhraní 1x USB 3.0 až po 5 Gbit/s
• Vyžaduje 1x Rozhraní USB 3.0 host (20 pin)
• Podporuje více než 60 paměťových karet
(běžné typy karet jsou: CF I, CF II, MD, MMC, SD, SDHC, micro SD,
SDXC, RS, MS, MS Pro, MS Pro Duo, M2, EXD)
• Podporované systémy: Windows XP/Vista/7
4. Instalace
POZN.: Abyste mohli používat rozhraní USB 3.0, je nutné mít interní
USB 3.0 na hlavní desce.
• VYPNĚTE počítač a veškerá připojená periferní zařízení.
• Odpojte napájecí kabel ze zadní strany počítače.
• Sejměte kryt počítače.
• Panel umístěte do volné 3.5" přihrádky a upevněte ho šrouby.
• Vnitřní kabely rozbočovače USB 3.0 a čtečky karet rozhraní připojte
k odpovídajícím konektorům na hlavní desce.
• Vraťte zpět kryt počítače a opětovně připojte napájecí kabel.
IB-865 Series IB-865 Series
1. Μοντέλο – Διεπαφή – Χρώμα
Zbarvení Μοντέλο Διεπαφή Χρώμα
černý IB-865 1x USB 3.0 μαύρος
6x Υποδοχή κάρτας
2. Περιεχόμενο συσκευασίας
1x IB-865, 1x αξεσουάρ,
1x οδηγός γρήγορης εγκατάστασης (Πολύγλωσσος)
3. Κύρια χαρακτηριστικά
• Κατάλληλο για μια τυπική υποδοχή μονάδας δίσκου 3,5''
• Παρέχει 1x USB 3.0 έως 5 Gbit/δευτ
• Απαιτεί 1x διεπαφή USB 3.0 HOST (20 pin)
• Υποστηρίζει περισσότερες από 60 κάρτες μνήμης
(οι κάρτες γενικού τύπου είναι οι εξής: CF I, CF II, MD, MMC, SD,
SDHC, micro SD, SDXC, RS, MS, MS Pro, MS Pro Duo, M2, EXD)
• Λειτουργικό σύστημα: Windows XP/Vista/7
4. Εγκατάσταση σκληρού δίσκου
ΣΗΜΕΙΩΣΗ: Για τη χρήση της θύρας USB 3.0, απαιτείται μια εσωτερικός
θύρα USB 3.0 στην κύρια πλακέτα.
• Απενεργοποιήστε τον υπολογιστή και άλλες τυχόν συνδεδεμένες
περιφερειακές συσκευές.
• Αποσυνδέστε το καλώδιο ρεύματος που βρίσκεται στην πίσω πλευρά
του υπολογιστή.
• Αφαιρέστε το πλαίσιο του υπολογιστή.
• Τοποθετήστε το πλαίσιο σε μια διαθέσιμη υποδοχή 3,5" και
στερεώστε το με τις βίδες.
• Συνδέστε τα εσωτερικά καλώδια του διανομέα USB 3.0 και του
αναγνώστη καρτών με τους αντίστοιχους συνδέσμους στην κύρια
πλακέτα.
• Τοποθετήστε το πλαίσιο του υπολογιστή και συνδέστε το καλώδιο
ρεύματος.
IB-865 Series
Multi Card Reader
1. Модель – хост интерфейс – Цвет
ICY BOX – User's Manual IB-865
Модель хост-интерфейс Цвет
Multi Card Reader
IB-865 1x USB 3.0 Черный
ICY BOX – Handbuch IB-865
6x Слот для карт
Multi-Kartenleser
ICY BOX – Manuel IB-865
Lecteur de cartes multiples
2. Содержание упаковки
ICY BOX – Manual IB-865
IB-865 – 1 шт., аксессуары – 1 шт., инструкция по быстрой
Lector multitarjetas
установке (многоязычная) – 1 шт.
ICY BOX – Manuale IB-865
Lettore multi scheda
ICY BOX - Manual de instruçoes IB-865
3. Основные признаки
Leitor Multicartões
ICY BOX - Podręcznik obsługi IB-865
• Устанавливается в стандартный отсек 3,5''
Czytnik kart
• Интерфейсы 1x USB 3.0 до 5 Gбит/сек.
ICY BOX - Návod k použití IB-865
• Требует 1x USB 3.0 хост-интерфейс (20 pin)
Čtečka karet s čelním panelem
• Поддерживает более 60 типов карт памяти, в том числе:
CF I, CF II, MD, MMC, SD, SDHC, micro SD, SDXC, RS, MS,
ICY BOX - Εγχειρίδιο IB-865
Čtečka karet s čelním panelem
MS Pro, MS Pro Duo, M2, EXD
• Поддерживаемые системы: Windows XP/Vista/7
ICY BOX – Руководство IB-865
Multi Card Reader – устройство считывания
4. Установка жёсткого диска
Примечание: для использования порта USB 3.0 требуется наличие
внутренний порта USB 3.0 на главной плате.
• Выключить компьютер и периферийные устройства.
• Вынуть шнур питания на задней панели компьютера.
• Открыть корпус компьютера.
• Вставить плату в свободный отсек 3,5" и закрепить винтами.
• Подключить внутренние кабели концентратора USB 3.0 и
считывателя карт к соответствующим разъёмам главной платы.
• Закрыть корпус компьютера и подключить шнур питания.
IB-865 Series
