Salus Controls KL06 Montageanleitung

KL06 KL06 Regelklemmleiste Regelklemmleiste
Wiring Centre Wiring Centre
Barre de réglage à bornes Barre de réglage à bornes
Salus Controls plc, Salus House, Dodworth Business Park South, Salus Controls plc, Salus House, Dodworth Business Park South,
Whinby Road, Dodworth, Barnsley S75 3SP Whinby Road, Dodworth, Barnsley S75 3SP
Email: sales@salus-tech.com Email: sales@salus-tech.com Tel: 01226 323961 Fax: 01226 240588 Tel: 01226 323961 Fax: 01226 240588
Website: www.salus-tech.com Website: www.salus-tech.com
ZUSATZINFORMATION / ADDITIONAL INFORMATION / AANVULLENDE INFORMATIE
Zweck und bestimmungsgemäße Verwendung:
Die Regelklemmleiste PL07 wird zur einfachen und sicheren Verbindung von Thermostaten
(bis zu 6 Stück) und elektrischen Geräten (in der Regel Stellantriebe) eingesetzt. Das Pum-
penlogik Modul PL07 (Zubehör) wird im Zusammenhang mit der Regelklemmleiste KL06 zur
effektiven Steuerung einer Umwälzpumpe verwendet.
Jeder Thermostat kann bis zu 4 Verbraucher steuern.
Der KL06 darf ausschließlich in trockenen und geschlossenen Innenräumen montiert wer-
den. Die relative Raumluftfeuchte darf 95% nicht übersteigen.
Das Gerät darf nicht an Stellen montiert werden, wo mit Spritzwasser oder Verschmutzung
durch verunreinigte Luft zu rechnen ist.
Die Regelklemmleiste PL07 darf nur von ausgewiesenen Elektrofachleuten gemäß dieser
Montageanleitung installiert, geöffnet oder repariert werden. Diese Fachleute sind für die
Beachtung bestehender Normen und Vorschriften verantwortlich.
Die Installation ist immer spannungsfrei durchzuführen, die Sicherheitsvorschriften sind zu
beachten.
Wichtig:
Vor dem Öffnen ist die Regelklemmleiste PL07 von der Spannung zu trennen.
Reinigen Sie das Gerät nur mit einem trockenen, weichen Tuch. Keine Lösungsmittel oder
scharfe Reiniger verwenden!
Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, übernimmt
der Hersteller keine Haftung.
Achtung! Jede missbräuchliche Verwendung ist untersagt.
Datenblatt
Operating Voltage 230V / AC Ambient temperature 0 to 50 °C
Switching Voltage-Current 24V AC / 230V AC,5A Storage temperature -25 to 60 °C
Dimensions (mm) HxWxL 64 x 86.5 x 304 Relative humidity max. 95%
Material PC241R Wiring Requirements:
W e g i t h 2 1 0 g Solide Wire 0.5-1.5mm 2
Safety Class II Flexible Wire 1.0-1.5mm 2
Purpose and correct use:
Wiring Centre KL06 is used for simple and safe connection of thermostats (up to six units)
and electrical devices (actuators as a rule). Pump-logic module PL07 (accessory) is used in
conjunction with the wiring centre KL06 for effective control of a circulating pump and boiler.
Each thermostat can control up to four consumers.
The KL06 may be fitted only in dry and closed interior rooms. Relative air humidity in the
room may not exceed 95%.
The appliance may not be mounted in locations where there is a possibility of spraying water
or the presence of contaminated air.
The KL06 may be installed, opened or repaired only by qualified electricians. These
professionals are responsible for observing existing standards and regulations.
Installation must always be implemented while device is disconnected from the mains, with
due regard for safety regulations.
Important:
disconnect wiring centre KL06 from mains before opening.
Clean device only with a dry and soft cloth. Do not use solvents or aggressive cleaning
agents!
The manufacturer accepts no responsibility for damage caused by non-observan-
ce of these instructions.
Attention: any improper use is prohibited.
Data specification sheet
Operating Voltage 230V / AC Ambient temperature 0° to 50 °C
Switching Voltage-Current 24V AC / 230V AC,5A Storage temperature -25° to 60 °C
Dimensions (mm) HxWxL 64 x 86.5 x 304 Relative humidity max. 95%
Material PC241R Wiring Requirements:
W e g i t h 2 1 0 g Solide Wire 0.5-1.5mm 2
IP Class 20 Flexible Wire 1.0-1.5mm 2
Doel en correct gebruik:
Bedradingcentrum KL06 wordt gebruikt om thermostaten en elektronische apparaten op een
eenvoudige en veilige manier te verbinden (doorgaans actuator). De Pump-logic module PL07
(accessoire) wordt samen gebruikt met het bedradingcentrum KL06 om een circulatiepomp
en boiler efficiënt te bedienen.
Iedere thermostaat kan tot vier verbruikers bedienen.
De KL06 mag alleen gemonteerd worden in droge en gesloten binnenkamers. De relatieve
luchtvochtigheid in de kamer mag niet hoger liggen dan 95%.
Het toestel mag niet gemonteerd worden in locaties waar mogelijk water gesproeid wordt
of besmette lucht aanwezig is.
De KL06 mag uitsluitend geïnstalleerd, geopend of hersteld worden door bevoegde elektriciens.
Deze professionals zijn verantwoordelijk om de bestaande normen en voorschriften in acht te
nemen.
Installaties moeten altijd uitgevoerd worden wanneer het toestel losgekoppeld is van de
stroomtoevoer en met inachtneming van de veiligheidsvoorschriften.
Belangrijk:
Het bedradingcentrum KL06 moet losgekoppeld worden van de stroomtoevoer
voordat het geopend wordt.
Reinig het toestel alleen met een droge en zachte doek. Gebruik geen oplosmiddelen
of agressieve reinigingsmiddelen.
De producent aanvaardt geen verantwoordelijkheid voor schade veroorzaakt
door het niet naleven van deze instructies.
Opgelet: ongepast gebruik is verboden.
Informatieblad
Werkspanning 230V / AC Omgevingstemperatuur 0 to 50 °C
Schakelende 24V DC / 230V AC,5A Bewaartemperatuur -25 to 60 °C
spanningstroom
Dimensies (mm) HxBxL 64 x 86.5 x 304 Relatieve vochtigheid max. 95%
Materiaal PC241R Bedradingvereisten :
Gewicht 2 1 0 g Massieve draad 0.5-1.5mm 2
2
IP-klasse 20 Gevlochten draad 1.0-1.5mm

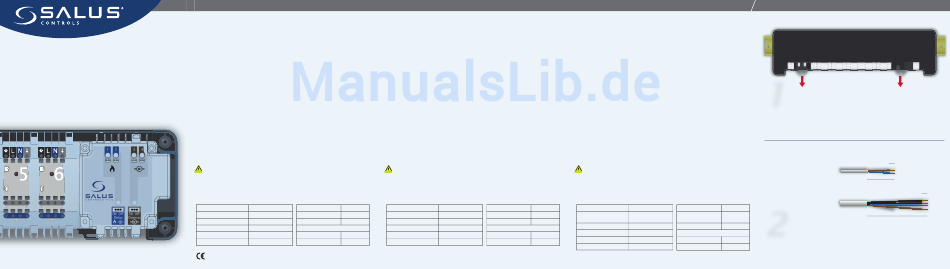

INBETRIEBNAHME / INITIAL SETUP / INITIËLE SET-UP >>
1

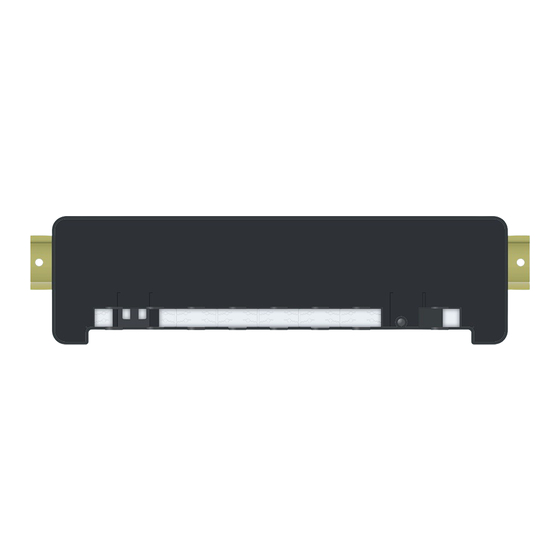

•Klipsen Sie die Basis auf die Service Schiene oder befestigen Sie diese mit
Schrauben und Dübeln auf der Wand.
• Clip the base of the rail service, or secure it with screws and anchors
on the wall.
- Klik op het chassis op de dienstrail (niet meegeleverd) of bevestig met
schroeven en plugs in de muur.
Verbraucher
Device
Toestel
10 mm
50 mm
Thermostat / Anschluss / Pumpe
Thermostate / Power / Pump / Boiler
10 mm
Thermostaat/ Stroomtoevoer/ Pomp/ Boiler
2
110 mm
•Schneiden Sie die Kabel der Verbraucher, der Thermostate und des Anschlusses
auf die oben angegebenen Längen.
• Cut the cable to the consumer, the thermostats and the connection to
the above-specified lengths.
•Snijd de kabels van de toestellen, thermostaten en stroomtoevoerkabel
op de hierboven vermelde lengte.
