BEDIENUNGSANLEITUNG

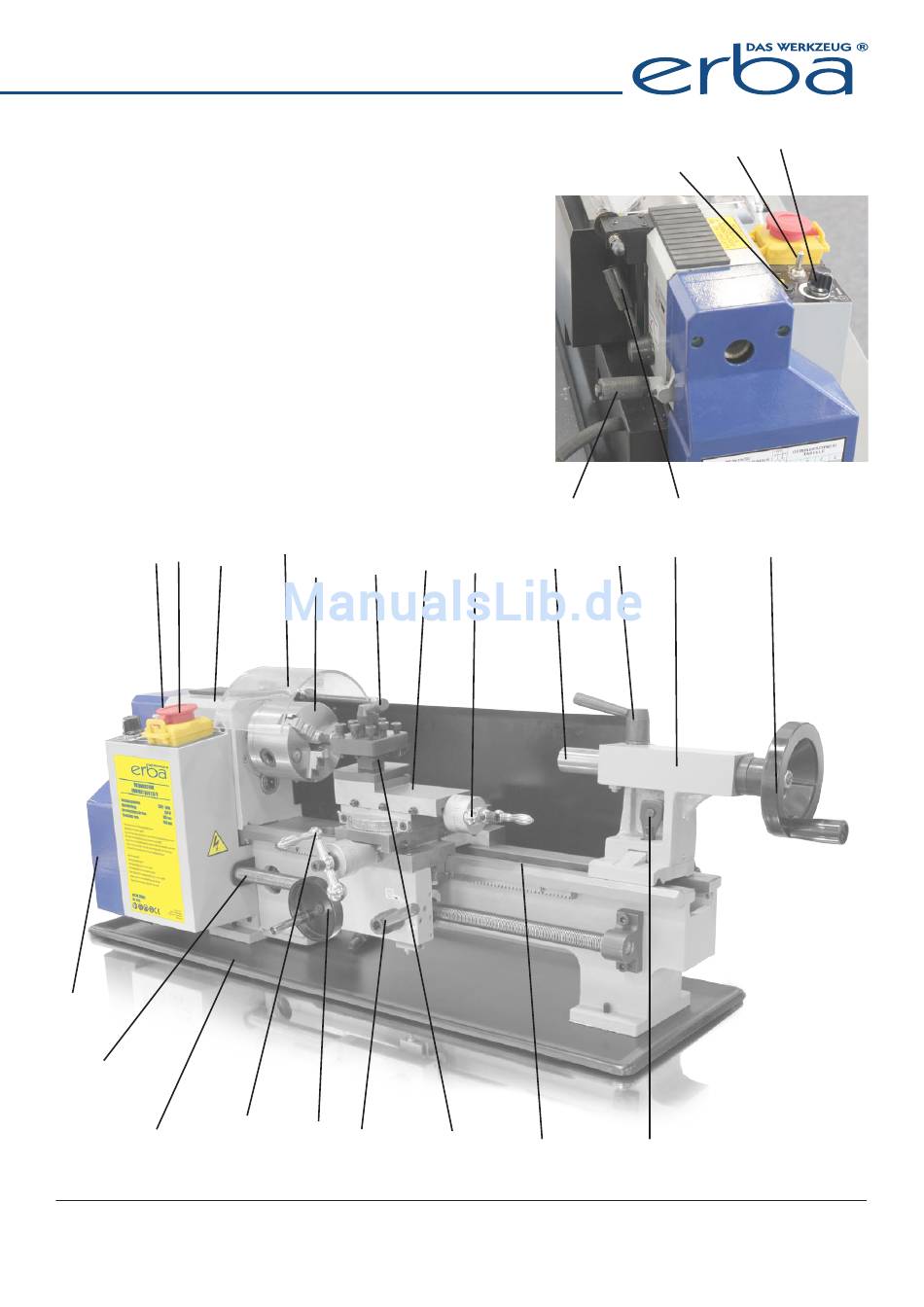

2. PRODUKTBESCHREIBUNG
1. Spindelstock
2. Wechselräderkasten
3. Drehrichtungsschalter
4. Drehzahlregler
5. I/O Schalter, Notaus
6. Sicherungshalter
7. Kurbel f. Planschlitten
8. Kurbel f. Längsschlitten
9. Vorschubhebel
10. Werkzeug-/Planschlitten
11. Kurbel f. Oberschlitten
12. Mehrzweckmaschinen-
bett
13. Pinole
14. Maschinenwanne
15. Stellschraube Reitstock
5
1
2
16
14
ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: +43(0) 1 930 10 - 160 · Fax: +43(0) 1 930 10 - 960 · E-Mail: service@erba.at
16. Leitspindel
17. Kurbel f. Reitstockpinole
18. Reitstock
19. Klemmhebel f. Pinole
20. Werkzeughalter
21. Klemmhebel f. Werkzeughalter
22. 3-Backen Drehfutter
23. Schutzabdeckung
24. Schalthebel f. Drehzahlstufen
(Rückseite)
25. Umschalter Links-/Rechtslauf
und Leerlauf (Leitspindel)
23
22 21
7
8
9
25
10 13
11
20
12
Seite 4
4
3
6
24
18 17
19
15
Bedienungsanleitung
Druck- und Satzfehler vorbehalten!
81001
Stand: 3/2013
