BEDIENUNGSANLEITUNG

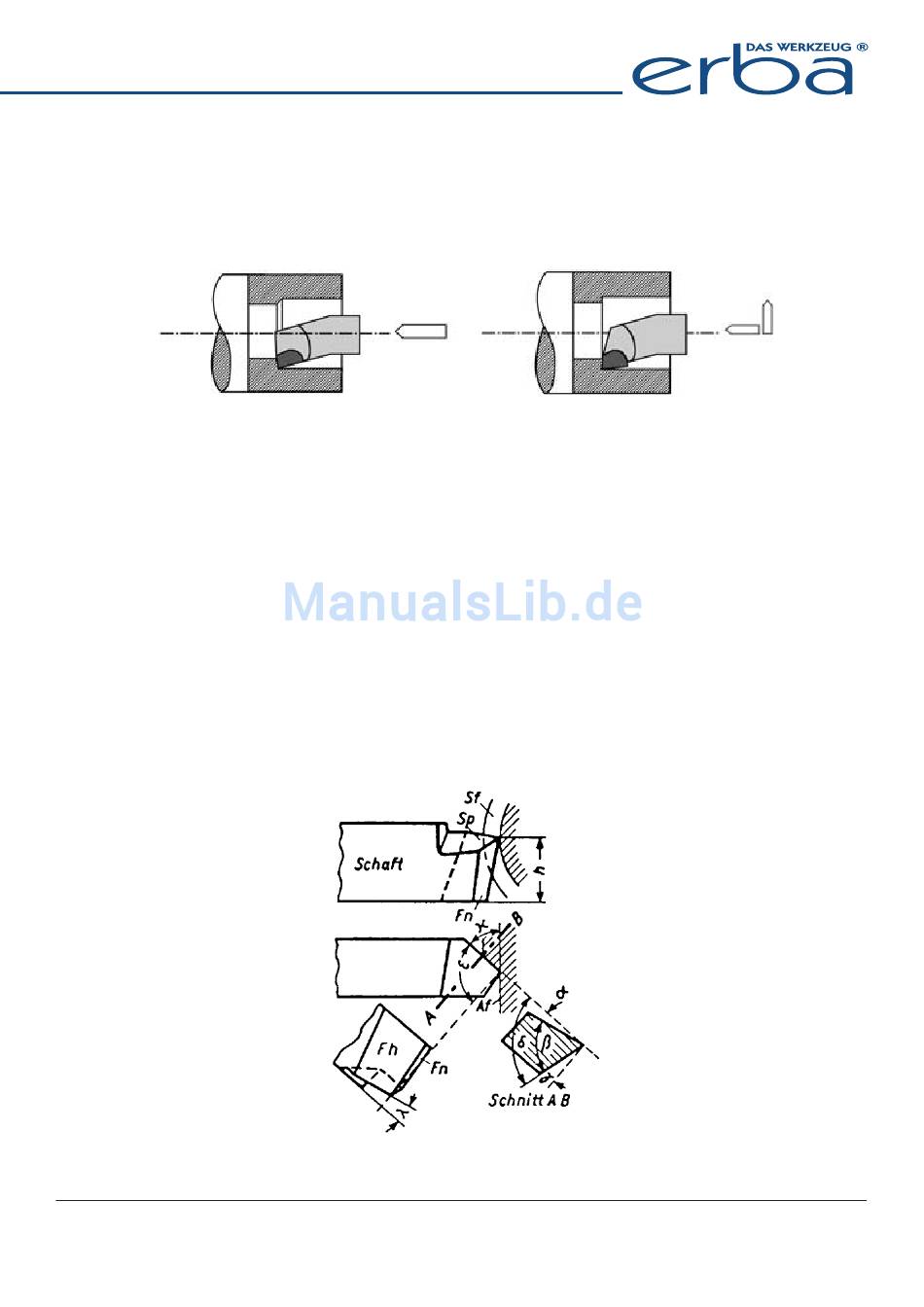

Innendrehmeißel (DIN 4973 und DIN 4974)
Außendrehmeißel haben verschiedene Formen. Ihre Auswahl ist abhängig von der Art der Arbeit (Schruppen oder
Schlichten) und von der Form des Werkstückes (Langdrehen, Plandrehen, Nutenstechen, Außengewindedrehen,
siehe Abbildung oben).
Innendrehmeißel werden zum Ausdrehen von Bohrungen und lnnenformen verwendet. Ihr Schaft muß der Bohrung
entsprechend angepaßt und so kräftig wie möglich ausgeführt sein, da die Innendrehmeißel beim Bearbeiten infol-
ge des langen Hebelarms zum Durchfedern (Vibrieren) neigen. Bei Bohrungen mit kleinen Durchmessern muß die
Freifläche der Innendrehmeißel so gestaltet sein, daß die Längs- und Planschneide in der Bohrung nicht drücken.
Die Winkel bei den Drehmeißeln
Die richtigen Winkel des Drehmeißels sind ein weiterer, wichtiger Faktor, um beim Drehen gute und leichte Schnitte
durchführen zu können. Die Winkel sind auch abhängig vom Werkstoff der bearbeitet wird. Am Drehmeißel unter-
scheidet man den Freiwinkelαα (Alpha), den Keilwinkel β (Beta), den Spanwinkel γ (Gamma), den Neigungswinkel
λ (Lambda) und den Eckenwinkel (Schneidenwinkel) ε (Epsilon). Die Größe dieser Winkel ist für die Spanleistung,
die Standzeit und für die Oberflächengüte von ausschlaggebender Bedeutung. Die Winkel sollten genau eingehalten
werden, um die Werkstücke richtig bearbeiten zu können. Beachten Sie beim Schleifen der Drehmeißel die Sicher-
heitshinweise und die Gebrauchsanleitung der Schleifmaschine!
Sp = Spanfläche; Sf = Schnittfläche; Af = Arbeitsfläche Fh = Freifläche der Hauptschneide; Fn = Freifläche der Nebenschneide
ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: +43(0) 1 930 10 - 160 · Fax: +43(0) 1 930 10 - 960 · E-Mail: service@erba.at
Längsdrehen Längs- und Plandrehen
Seite 11
