Bosch B450 Kurzbedienanleitung

1 | Übersicht
Das B450 Bus-Übertragungsgerät-Schnittstellenmodul (verdrahtet mit
einer kompatiblen Zentrale) verfügt über eine Vierdraht-Schnittstelle
für SDI2-, SDI- oder Optionsbus und ermöglicht eine bidirektionale
Kommunikation über kommerzielle Mobilfunknetze mithilfe eines
steckbaren Übertragungsgerätes.
Über den auf dem B450 integrierten Drehschalter wird die Busadresse
des Gerätes festgelegt. Die Konfi guration des B450 erfolgt über USB
oder per SMS. Bei SDI2-Zentralen kann die Konfi guration auch über
das Bedienteil oder mittels Fernparametrier-Software (RPS) erfolgen.

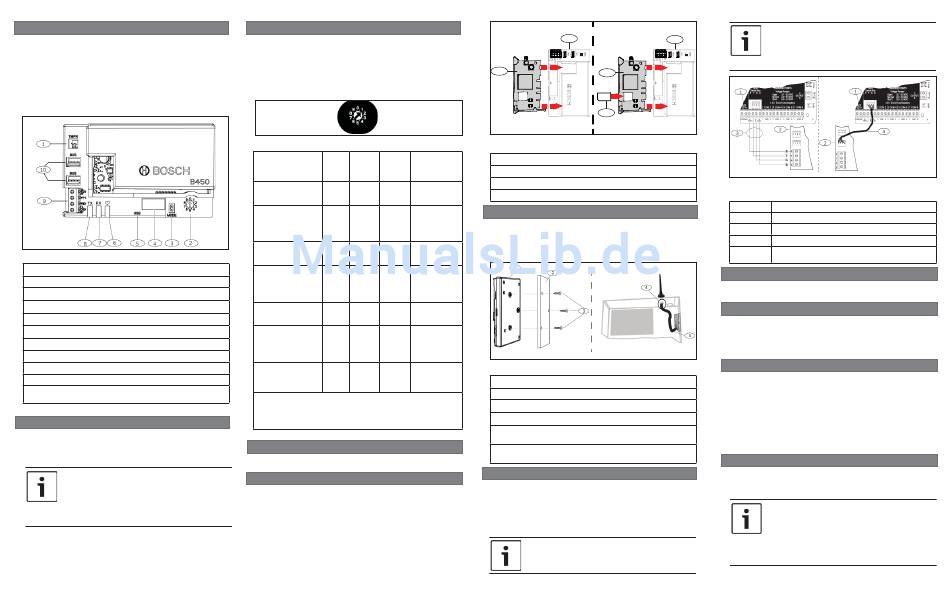

Abbildung 1.1: Übersicht Leiterplatte
Position ― Beschreibung
1 ― Anschluss für Sabotagekontakt
2 –
Adressschalter
3 –
2-poliger MODE-Anschluss (für zukünftige Verwendung)
4 – Schild mit Busadresse
5 –
USB-Anschluss
6 ―
Heartbeat-LED
7 – RX-LED (zeigt Pakete an, die im Funknetzwerk empfangen werden)
8 – TX-LED (zeigt Pakete an, die im Funknetzwerk gesendet werden)
9 –
Anschluss (zum Bus der Zentrale)
10 ―
Steckverbinder für Verbindungskabel (zum Bus der Zentrale oder zu
anderen kompatiblen Modulen)
2 | Einstellung der SDI2-Adresse
Die Busadresse des B450-Moduls wird mithilfe des Adressschalters
festgelegt. Diese Adresse wird von der Zentrale für die Datenübertragung
benötigt. Die Einstellung kann mithilfe eines Schlitzschraubendrehers
erfolgen.
ACHTUNG!
Das Modul liest die Einstellung des Adressschalters nur
während des Einschaltens. Wenn Sie die Schalterstellung
nach dem Einschalten ändern, müssen Sie die
Stromversorgung des Moduls aus- und wieder einschalten,
damit die neue Einstellung übernommen wird.
2.1 | Einstellung der B450-Adresse
Über den Adressschalter auf dem B450 wird die Busadresse des
Gerätes festgelegt. Stellen Sie den Adressschalter gemäß der
Zentralenkonfi guration ein. Wenn sich mehrere B450-Geräte auf
demselben System befi nden, muss für jedes B450-Modul eine
eindeutige Systemadresse mit einem jeweils unterschiedlichen
Adresswert festgelegt werden. In Abbildung 2.1 ist die Einstellung
des Adressschalters für die Adresse 01 dargestellt. In Tabelle 2.1
sind die Einstellungen für verschiedene Zentralen aufgeführt.
Abbildung 2.1: Einstellung des Adressschalters für die Adresse 1
Alarmzentralen Schal- Steuern Bustyp Funktion
terpo- Adresse
sition der
Zentrale
USB- oder SMS- 0 Nicht zu- Beliebig Ändern der
Konfi guration festlegen treff end Konfi guration
B5512, B4512, B3512, 1 1 SDI2 Automatisierung,
D9412GV4, D7412GV4, RPS oder
D7212GV4, Meldung
D9412GV4, D7412GV4, 2 2 SDI2 Automatisierung,
D7212GV4 RPS oder
Meldung
D9412GV4,D7412GV4, 4 88 SDI 1 RPS oder
D7212GV4,D9412GV3, Meldung
D7412GV3, D7212GV3,
D9412GV2/D7412GV2/
D7212GV2 v7.06+
D9412GV4, D7412GV4, 5 92 SDI 1 RPS oder
D7212GV4, D9412GV3, Meldung
D7412GV3, D7212GV3,
AMAX 2000/2100/3000/ 6 134 Option RPS oder
4000 Meldung
CMS 6/8/40
Easy Series v3+
2
FPD-7024 (v1.06+)
FPD-7024 (v1.06+) 2 9 250 Option RPS oder
AMAX 2100/3000/4000 Meldung
CMS 6/8/40
1 Für D9412GV4-, D7412GV4-, D7212GV4-Konfi gurationen ist die SDI2-Bus-
Verbindung die empfohlene Option, aber die SDI-Bus-Konfi guration wird
ebenfalls unterstützt.
2 Die FPD-7024 muss über Firmware-Version 1.06 oder höher verfügen, damit
die Konfi guration über die Datenbusadresse 134 stattfi nden kann.
3 | Installation
Führen Sie die folgenden Schritte zum Installieren des B450 aus.
3.1 | Einsetzen des Moduls in das B450
Setzen Sie das Übertragungsmodul in den Steckplatz des B450 ein;
abhängig vom Übertragungsmodul (mit SIM-Karte ausgestattet oder ohne).
Siehe Abbildung 3.1.2.
3
2
2
1
Abbildung 3.1.2: Einsetzen des Übertragungsmoduls
Position ― Beschreibung
1 ― SIM-Karte
2 – B44x Mobilfunkübertragungsmodul (separat erhältlich)
3 ― B450
3.2 | Installation des Moduls
Montieren Sie das B450 mit den im Lieferumfang enthaltenen
Befestigungsschrauben und der Befestigungshalterung am Dreiloch-
Montagemuster im Gehäuse, und befestigen Sie die Antenne auf dem
Gehäuse. Montieren Sie das B450 an die Innenseite des Gehäuses.
Siehe Abbildung 3.2.
Abbildung 3.3: Installation des Moduls
Position ― Beschreibung
1 ― B450
2 – Gehäuse
3 ― Befestigungsschrauben (3)
4 – Antenne für B44x Steckbares Mobilfunkübertragungsgerät
(durch eine beliebige Ausbrechöff nung geleitet)
5 – Antennenkabel für B44x Steckbares Mobilfunkübertragungsge-
rät (mit Anschluss an das Übertragungsgerät)
3.3 | Verdrahtung mit der Zentrale
Wenn Sie ein B450 mit einer Zentrale verdrahten, können Sie hierzu
entweder den mit PWR, A, B und COM beschrifteten Anschluss
des Moduls oder die Verbindungskabel-Steckverbinder verwenden
(Verbindungskabel im Lieferumfang enthalten). Die Verbindungskabel
verlaufen parallel zum PWR-, A-, B- und COM-Anschluss. In Abbildung 1.1
sind die Positionen des Anschlusses und der Verbindungskabel-
Steckverbinder am Modul dargestellt.
ACHTUNG!
Laut UL-Norm muss das B450-Modul bei
Sicherheitsinstallationen in einem UL gelisteten
Gehäuse mit einem Sabotageschutz montiert werden.
ACHTUNG!
Unterbrechen Sie die Stromversorgung der Zentrale,
3
bevor Sie ein B450-Modul mit der Zentrale verdrahten. Die
Verdrahtung kann entweder über den Anschluss oder das
Verbindungskabel erfolgen. Die gleichzeitige Verwendung
beider Optionen ist nicht zulässig.
Abbildung 3.3: Verdrahtung über den SDI2-Anschluss oder das
SDI2-Verbindungskabel (B5512 Bedienfeld angezeigt).
Position Beschreibung
1 Zentrale (B5512 angezeigt)
2 B450-Modul
3 Verdrahtung der Klemmleiste
4 Verdrahtung über Verbindungskabel (Art.-Nr.: F01U079745)
(im Lieferumfang enthalten)
4 | Konfi guration
Sie können das B450 gemäß einer der in diesem Abschnitt
beschriebenen Methoden für Ihren Zentralentyp konfi gurieren.
4.1 | Plug-and-Play-Konfi guration
Unter folgenden Bedingungen bedarf das B450 bei der Installation keiner
weiteren Konfi guration für die Datenübertragung:
– Es ist keine AES-Verschlüsselung erforderlich.
– Die Verzögerung niedriger Signale darf 200 Sekunden nicht
uberschreiten.
4.2 | Konfi gurieren mit SDI2-Zentralen
Eine SDI2-kompatible Zentrale führt die Konfi guration eines
angeschlossenen Moduls automatisch durch.
1. Schalten Sie die kompatible Zentrale aus.
2. Stellen Sie den Adressschalter auf die richtige Adresse für die
Zentrale ein (für SDI2-Zentralen ist die Adresse 1 oder 2 zu
verwenden).
3. Schließen Sie das Modul an den Datenbus der Zentrale an, und
schalten Sie die Stromversorgung ein.
4. Programmieren Sie die Kommunikationseinstellungen der Zentrale
mittels RPS oder über das Bedienteil.
4.3 | Konfi gurieren mit SMS
Das B450 unterstützt die Konfi guration per SMS. Sie können per
Mobiltelefon eine SMS an das B450 senden. Weitere Informationen
fi nden Sie in der Installations- und Betriebsanleitung des B450.
ACHTUNG!
Stellen Sie den Adressschalter auf den gewünschten
Bus ein, und schalten Sie das B450 ein. Wenn Sie für
die Programmierung per SMS bereit sind, drehen Sie den
Schalter in die Position 0. Drehen Sie den Schalter nach der
Programmierung wieder zurück. Wird der Adressschalter
nicht auf die vorherige Einstellung zurückgedreht, kann eine
Störfunktion auftreten.
