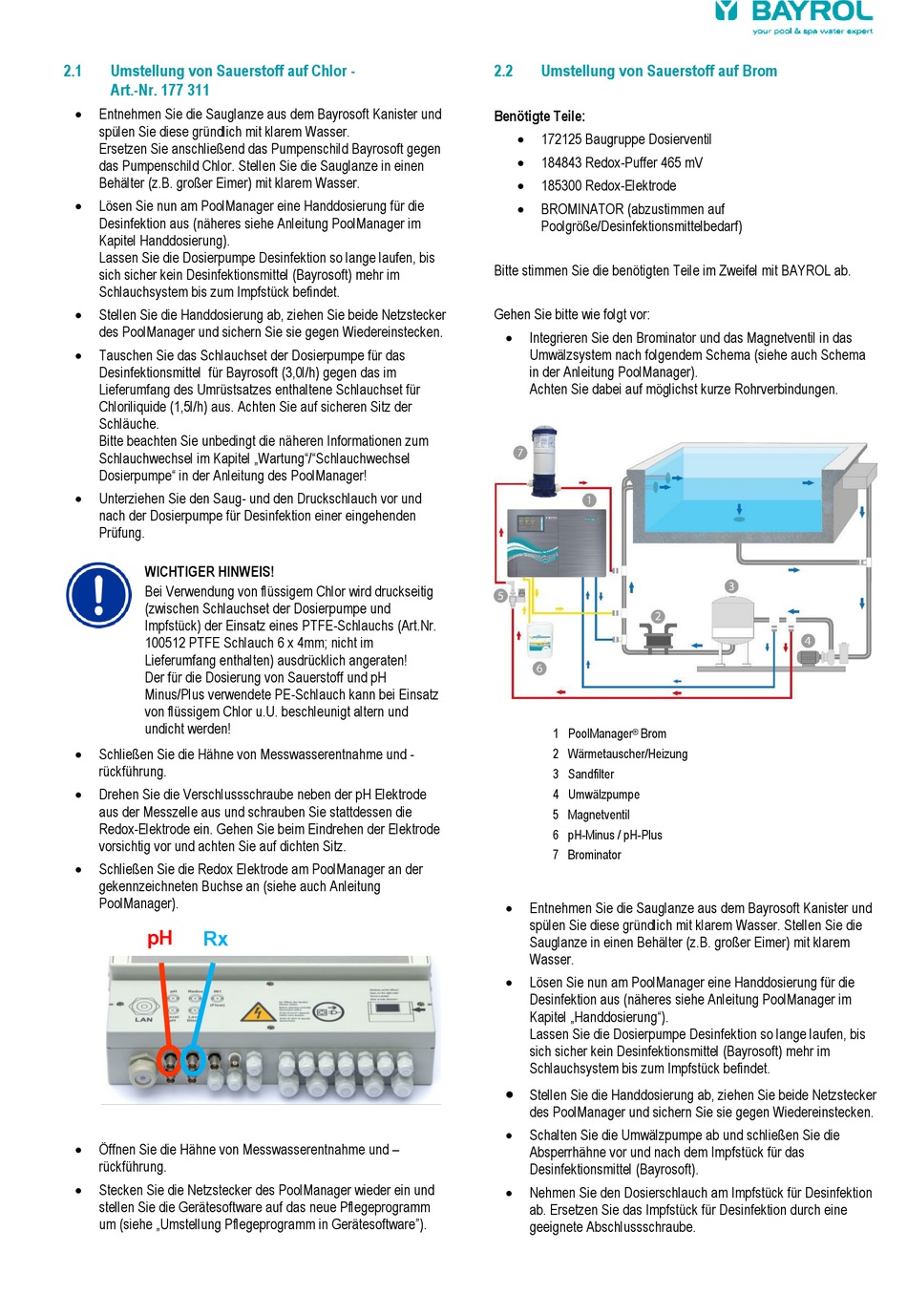

Bayrol PoolManager Anleitung Seite 3

2.1 Umstellung von Sauerstoff auf Chlor -
Art.-Nr. 177 311

Entnehmen Sie die Sauglanze aus dem Bayrosoft Kanister und
spülen Sie diese gründlich mit klarem Wasser.
Ersetzen Sie anschließend das Pumpenschild Bayrosoft gegen
das Pumpenschild Chlor. Stellen Sie die Sauglanze in einen
Behälter (z.B. großer Eimer) mit klarem Wasser.

Lösen Sie nun am PoolManager eine Handdosierung für die
Desinfektion aus (näheres siehe Anleitung PoolManager im
Kapitel Handdosierung).
Lassen Sie die Dosierpumpe Desinfektion so lange laufen, bis
sich sicher kein Desinfektionsmittel (Bayrosoft) mehr im
Schlauchsystem bis zum Impfstück befindet.

Stellen Sie die Handdosierung ab, ziehen Sie beide Netzstecker
des PoolManager und sichern Sie sie gegen Wiedereinstecken.

Tauschen Sie das Schlauchset der Dosierpumpe für das
Desinfektionsmittel für Bayrosoft (3,0l/h) gegen das im
Lieferumfang des Umrüstsatzes enthaltene Schlauchset für
Chloriliquide (1,5l/h) aus. Achten Sie auf sicheren Sitz der
Schläuche.
Bitte beachten Sie unbedingt die näheren Informationen zum
Schlauchwechsel im Kapitel „Wartung"/"Schlauchwechsel
Dosierpumpe" in der Anleitung des PoolManager!

Unterziehen Sie den Saug- und den Druckschlauch vor und
nach der Dosierpumpe für Desinfektion einer eingehenden
Prüfung.
WICHTIGER HINWEIS!
Bei Verwendung von flüssigem Chlor wird druckseitig
(zwischen Schlauchset der Dosierpumpe und
Impfstück) der Einsatz eines PTFE-Schlauchs (Art.Nr.
100512 PTFE Schlauch 6 x 4mm; nicht im
Lieferumfang enthalten) ausdrücklich angeraten!
Der für die Dosierung von Sauerstoff und pH
Minus/Plus verwendete PE-Schlauch kann bei Einsatz
von flüssigem Chlor u.U. beschleunigt altern und
undicht werden!

Schließen Sie die Hähne von Messwasserentnahme und -
rückführung.

Drehen Sie die Verschlussschraube neben der pH Elektrode
aus der Messzelle aus und schrauben Sie stattdessen die
Redox-Elektrode ein. Gehen Sie beim Eindrehen der Elektrode
vorsichtig vor und achten Sie auf dichten Sitz.

Schließen Sie die Redox Elektrode am PoolManager an der
gekennzeichneten Buchse an (siehe auch Anleitung
PoolManager).
pH
Rx

Öffnen Sie die Hähne von Messwasserentnahme und –
rückführung.

Stecken Sie die Netzstecker des PoolManager wieder ein und
stellen Sie die Gerätesoftware auf das neue Pflegeprogramm
um (siehe „Umstellung Pflegeprogramm in Gerätesoftware").
2.2 Umstellung von Sauerstoff auf Brom
Benötigte Teile:

172125 Baugruppe Dosierventil

184843 Redox-Puffer 465 mV

185300 Redox-Elektrode

BROMINATOR (abzustimmen auf
Poolgröße/Desinfektionsmittelbedarf)
Bitte stimmen Sie die benötigten Teile im Zweifel mit BAYROL ab.
Gehen Sie bitte wie folgt vor:

Integrieren Sie den Brominator und das Magnetventil in das
Umwälzsystem nach folgendem Schema (siehe auch Schema
in der Anleitung PoolManager).
Achten Sie dabei auf möglichst kurze Rohrverbindungen.
1 PoolManager Brom
®
2 Wärmetauscher/Heizung
3 Sandfilter
4 Umwälzpumpe
5 Magnetventil
6 pH-Minus / pH-Plus
7 Brominator

Entnehmen Sie die Sauglanze aus dem Bayrosoft Kanister und
spülen Sie diese gründlich mit klarem Wasser. Stellen Sie die
Sauglanze in einen Behälter (z.B. großer Eimer) mit klarem
Wasser.

Lösen Sie nun am PoolManager eine Handdosierung für die
Desinfektion aus (näheres siehe Anleitung PoolManager im
Kapitel „Handdosierung").
Lassen Sie die Dosierpumpe Desinfektion so lange laufen, bis
sich sicher kein Desinfektionsmittel (Bayrosoft) mehr im
Schlauchsystem bis zum Impfstück befindet.

Stellen Sie die Handdosierung ab, ziehen Sie beide Netzstecker
des PoolManager und sichern Sie sie gegen Wiedereinstecken.

Schalten Sie die Umwälzpumpe ab und schließen Sie die
Absperrhähne vor und nach dem Impfstück für das
Desinfektionsmittel (Bayrosoft).

Nehmen Sie den Dosierschlauch am Impfstück für Desinfektion
ab. Ersetzen Sie das Impfstück für Desinfektion durch eine
geeignete Abschlussschraube.
