MeTool KS02 Bedienungsanleitung Seite 2

Körperschall-
Messtechnik
Montage BNC/ TNC-Körperschallaufnehmer und Kabel-Körperschallaufnehmer:
M27x1,5
Kalibratorbefestigung
Befestigung:
Schutzschlauch:
(nicht für BNC/TNC, M9)
Kalibratorbefestigung:
Zustellung:
Bed_KS_29.DOC 12.11.2015
I
NGENIEURBÜRO
Dipl. Ing. Stefan Hille
Albert-Camus-Hang 8, 66740 Saarlouis
Tel 06831 64 31 890
Fax 06831 64 31 891
M27x1,5
Befestigungsgewinde

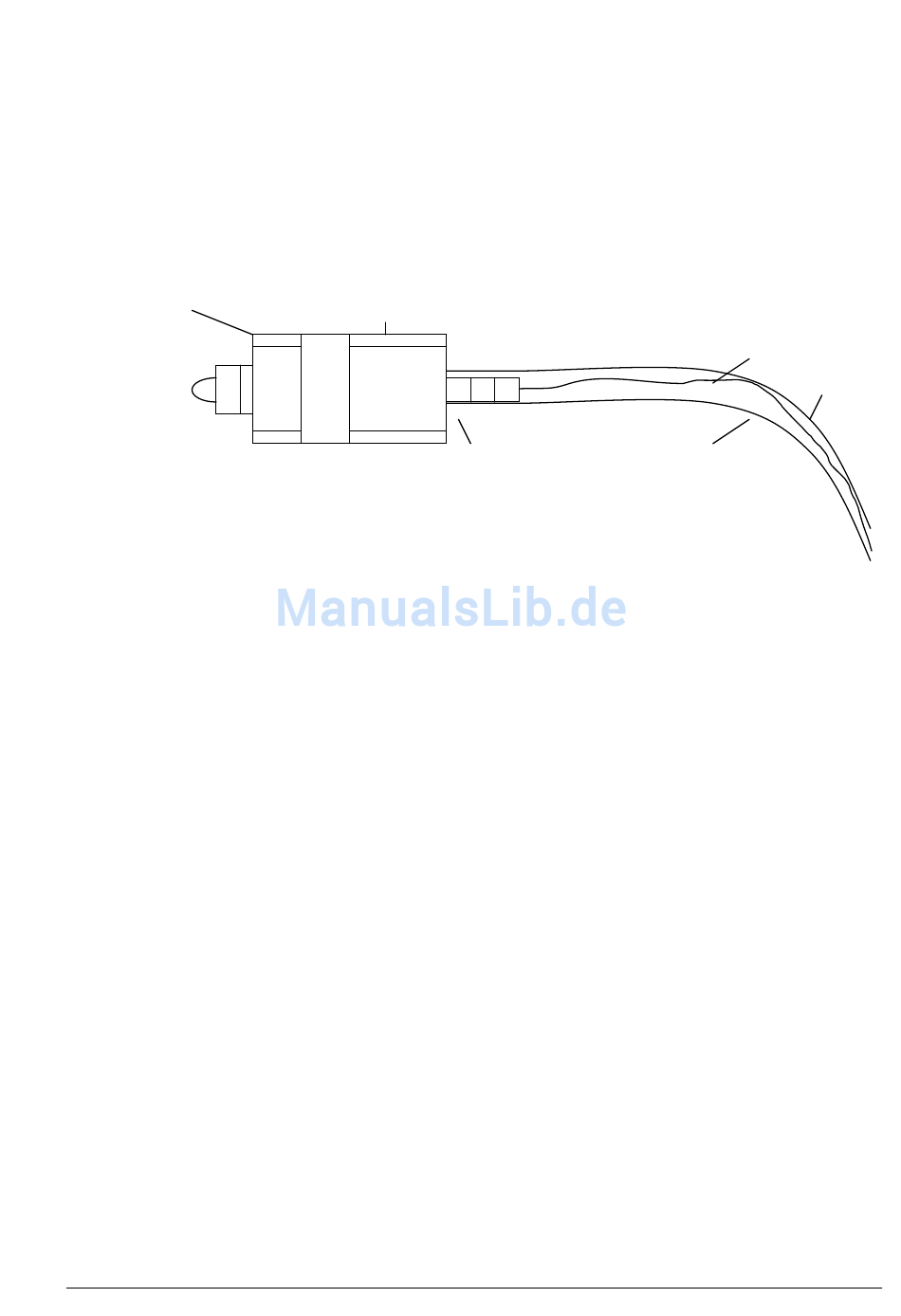

Die Körperschallaufnehmer können entweder durch eine Klemmung oder über das
hintere Ende des am Gehäuses vorhandene Gewinde M27x1,5 befestigt werden.
Dabei ist darauf zu achten, dass die rückseitig angebrachten Ölablaufbohrungen nicht
verschlossen werden (siehe Montagevorschrift zur Gewährleistung des Ölschutzes).
Das hochempfindliche Messkabel ist bei der ölgeschützten Ausführung mit einem
Schutzschlauch ummantelt (entfällt bei BNC/ TNC, M9 Ausführung).
Bei der Befestigung des Schutzschlauchs am Prüfstand ist darauf zu achten, dass der
Schlauch und das darin befindliche Kabel auf gar keinen Fall geknickt oder gequetscht
werden dürfen.
Es sollte ein möglichst großer Biegeradius eingehalten werden, um zu gewährleisten, dass
das Messkabel frei beweglich bleibt und somit keine störenden Einflüsse auf das
Messergebnis ausgeübt werden (Biegeradius für Körperschallaufnehmer mit blauem
Kabel > 5cm, für Körperschallaufnehmer mit rot-weißer Litze > 2cm).
Ist dies aufgrund der Platzverhältnisse nicht möglich, muss in Absprache mit dem Hersteller
eine Sonderlösung gefunden werden.
Am vorderen Ende des Gehäuses ist ein Gewinde M27x1,5 vorhanden, das zur Aufnahme
des Kalibratoraufsatzes (CAL31 Handgerät) vorgesehen ist. Der Kalibrieraufsatz des
Kalibrators CAL11 ist für Prüfstandseinbau und automatische Zustellung vorgesehen.
Der Körperschallaufnehmer muss langsam (gedämpft) an das Messobjekt angekoppelt
und durch einen Endanschlag fixiert werden. Die Endlagendämpfung muss einen
Dämpfungsweg von 12mm besitzen, um sicherzustellen, dass das Ankoppeln an das
Messobjekt bereits bedämpft erfolgt. Die zur Funktion nötige Anpresskraft wird durch den
Körperschallaufnehmer selbst erzeugt.
Die Zustellung muss rechtwinklig erfolgen.
Körperschallaufnehmers sind nicht zulässig. Insbesondere bei den Ausführungen mit
verlängerten Spitzen von 20mm bzw. 30mm führen Querkräfte zu einer Schädigung des
Körperschallaufnehmers.
Rückseitig
Ölablaufbohrungen
MeTool
www.MeTool.de
l
Messkabe
Biegeradius
Querkräfte auf die Spitze des
Seite 2 von 11
Schutzschlauch
