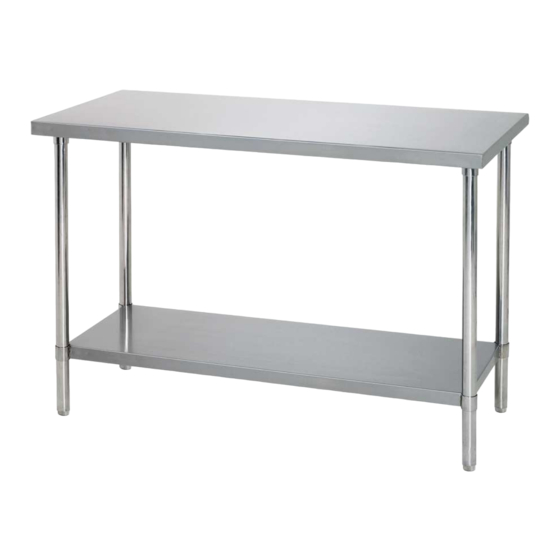

601.710 / 601.712
Montageanleitung
D/A/CH
Arbeitstisch mit Bodenbord
Seite 3 bis 5
Assembly instruction
Work table with bottom shelf
GB/UK
from page 7 to 9
Notice de montage
Plan de travail avec tablette
F/B/CH
de page 11 à page 13
Montagehandleiding
NL/B
Werktafel met onderschap
blz. 15 t/m 17
Instrukcja montażu
PL
Stół roboczy z półką
strony od 19 do 21
V2/0610
- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bartscher 601.710
Inhaltszusammenfassung für Bartscher 601.710
- Seite 1 601.710 / 601.712 Montageanleitung D/A/CH Arbeitstisch mit Bodenbord Seite 3 bis 5 Assembly instruction Work table with bottom shelf GB/UK from page 7 to 9 Notice de montage Plan de travail avec tablette F/B/CH de page 11 à page 13...
