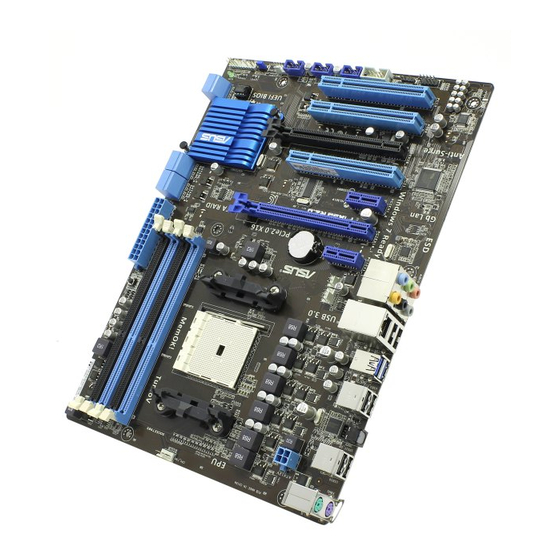

Asus F1A55 R2.0 Handbuch

Asus F1A55 R2.0 Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
F1A55 R2.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus F1A55 R2.0

Inhaltszusammenfassung für Asus F1A55 R2.0

  • Seite 1 F1A55 R2.0...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitsinformationen ..................vi Über dieses Handbuch ..................... vii F1A55 R2.0 Spezifikationsübersicht ................ ix Paketinhalt ......................... xii Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält..xii Kapitel 1: Produkteinführung Sonderfunktionen ..................1-1 1.1.1 Leistungsmerkmale des Produkts ..........1-1 1.1.2...
  • Seite 4 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ............ 2-1 2.1.1 ASUS Update ................2-1 2.1.2 ASUS EZ Flash 2 ................ 2-2 2.1.3 ASUS CrashFree BIOS 3 utility........... 2-3 2.1.4 ASUS BIOS Updater ..............2-4 BIOS-Setupprogramm ................2-6 BIOS-Menübildschirm .................. 2-7 Main-Menü...
  • Seite 5 PCI ROM Priority [Legacy ROM]..........2-26 2.7.8 Boot Option Priorities ..............2-26 2.7.9 Boot Override ................2-26 Tools-Menü ....................2-27 2.8.1 ASUS EZ Flash 2 Utility ............2-27 2.8.2 ASUS O.C. Profile ..............2-27 2.8.3 ASUS SPD Information ............. 2-27 Exit-Menü ....................2-28 Anhang Hinweise ........................

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.
  • Seite 9 DIMMs oder höher erzielt werden. Sobald die DIMMs auf den Markt kommen, wird ASUS die Liste Qualifizierter Anbieter (QVL) aktualisieren. ** Eine Liste Qualifizierter Anbieter finden Sie unter www.asus.com. *** Wenn Sie auf einem Windows® 32-Bit-Betriebssystem 4GB Arbeitsspeicher oder mehr installieren, erkennt das Betriebssystem weniger als 3GB.

  • Seite 10: F1A55 R2.0 Spezifikationsübersicht

    - ASUS-EMV-Schutz - ASUS AI Charger+ - ASUS MemOK! - ASUS AI Suite II - ASUS Anti-Surge-Schutz - ASUS UEFI BIOS EZ Mode - Hybrid DIGI+VRM - ASUS EPU - Network iControl ASUS Quiet Thermische Lösungen - ASUS Lüfterloses Design: Elegante Kühlkörperlösung...
  • Seite 11 F1A55 R2.0 Spezifikationsübersicht Interne Anschlüsse / 3 x USB 2.0/1.1 connectors support additional 6 USB 2.0/1.1 ports Tasten / Schalter 6 x SATA 3.0Gb/s-Anschlüsse 1 x COM-Anschluss 1 x CPU-Lüfteranschluss 2 x Gehäuselüfteranschluss 1 x Netzteillüfteranschluss 1 x Fronttafelaudioanschluss 1 x S/PDIF-Ausgang 1 x Systemtafelanschluss 1 x 24-pol.

  • Seite 12: Paketinhalt

    DDR3 DIMM_B2 (64bit, 240-pin module) SATA3G_1 SATA3G_3 SATA3G_5 SATA3G_2 SATA3G_4 SATA3G_6 ASUS F1A55 R2.0 motherboard 2 x Serial ATA 3.0Gb/s-Kabel 1 x E/A-Abdeckung Benutzerhandbuch Support-DVD • Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.

  • Seite 13: Kapitel 1: Produkteinführung

    USB 3.0 die Daten 10X schneller und ist rückwärts kompatibel mit USB 2.0-Komponenten. 100% hochwertige, leitfähige Polymerkondensatoren Auf diesem Motherboard werden wegen der Zuverlässigkeit, der längeren Lebensdauer und der verbesserter thermischer Kapazität nur hochwertige, leitfähige Polymerkondensatoren verwendet. ASUS F1A55 R2.0...

  • Seite 14: Exklusive Asus-Funktionen

    Erfolgsrate erheblich. Bringen Sie ihr System im Handumdrehen wieder in Gang! ASUS UEFI BIOS (EZ Mode) Das neue UEFI BIOS von ASUS steht für Unified Extensible Firmware Interface, das mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene BIOS-Kontrolle in den Schatten stellt. Sie können sich kinderleicht und mit einer Sanftheit durch das neue UEFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.

  • Seite 15: Asus Turbov

    ASUS TurboV. Dieses einfache Übertaktungswerkzeug mit einer be- nutzerfreundlicher Schnittstelle ermöglicht Ihnen die Übertaktung vorzu- nehmen, ohne dafür das Betriebssystem verlassen oder den Computer neu starten zu müssen. Weiterhin bieten die ASUS OC-Profile in TurboV die besten Übertaktungseinstellungen für verschiedene Anforderungen. ASUS EZ Flash 2...

  • Seite 16: Bereit Für Erp

    Products, ErP) der Europäischen Union, welche Anforderungen an Produkte und deren Energieeffizienz im Kontrast zu deren Energieverbrauch stellt. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.

  • Seite 17: Bevor Sie Beginnen

    Netzestecker entfernt ist. Fehlerhaftes vorangehen kann zu Verletzungen und Komponentenschäden führen. 1.3.1 Ausrichtung Ausrichtung Beim Installieren des Motherboards müssen Sie es richtig ausgerichtet ins Computergehäuse einfügen. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Computergehäuses. ASUS F1A55 R2.0...

  • Seite 18: Schraubenlöcher

    Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden Diese Seite auf die Rückseite des Computergehäu- ses legen F1A55 R2.0 Kapitel 1: Produkteinführung...

  • Seite 19: Motherboard-Layout

    LAN1_USB12 CHA_FAN1 AUDIO PWR_FAN PCIEX1_1 Lithium Cell CMOS Power EATXPWR Realtek ® 8111E PCIEX16_1 F1A55 R2.0 PCIEX1_2 PCI1 Super ® A55 FCH PCIEX16_2 PCI2 64Mb BIOS PCI3 SB_PWR COM1 USB1112 USB910 USB78 CHA_FAN2 PANEL CLRTC SPDIF_OUT AAFP ASUS F1A55 R2.0...

  • Seite 20: Layout-Inhalt

    1.3.4 Layout-Inhalt Layout-Inhalt Anschlüsse/Jumper/Steckplätze/LED Seite 1. Netzteil-, CPU- und Gehäuselüfteranschlüsse (3-pol. PWR_FAN, 4-pol. 1-24 CPU_FAN, und 4-pol. CHA_FAN1/2) 2. ATX-Netzanschlüsse (24-pol. EATXPWR, 4-pol. ATX12V) 1-25 3. AMD FM1-Sockel 4. DDR3 DIMM-Steckplätze 1-13 5. MemOK!-Schalter 1-30 6. SATA 3.0Gb/s-Anschlüsse (7-pol. SATA3G_1~6) 1-26 7.

  • Seite 21: Beschleunigte Verarbeitungseinheit (Apu)

    Sockel befindet und die Sockelpole nicht verbogen sind. Nehmen Sie unverzüglich Kontakt mit Ihrem Händler auf, wenn die PnP-Abdeckung fehlt oder Schäden an der PnP-Abdeckung/ Sockelpolen/Motherboardkomponenten festzustellen sind. ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. •...
  • Seite 22 Informationen auch auf Abschnitt 1.6.2 Installieren von Kühlkörper und Lüfter beziehen. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. CPU_FAN F1A55 R2.0 F1A55 R2.0 CPU fan connector Vergessen Sie NICHT, den CPU-Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. Kapitel 1: Produkteinführung 1-10...

  • Seite 23: Installieren Von Kühlkörper Und Lüfter

    CPU und dem Kühlkörper angebracht ist, bevor Sie Kühlkörper oder Lüfter installieren. CPU-Lüfter CPU-Kühlkörper Befestigungsklammer Befestigungsmodulbasis Befestigungsklammerhalter Ihrer CPU-Lüfter-Kühlkörpereinheit sollten Installationsanweisungen für die CPU, den Kühlkörper und den Befestigungsmechanismus beigelegt sein. Falls die Anweisungen in diesem Abschnitt der CPU-Dokumentation nicht entsprechen, folgen Sie der letzteren. ASUS F1A55 R2.0 1-11...
  • Seite 24 Befestigen Sie ein Ende der Befestigungsklammer mit dem Befestigungsmodul. Platzieren Sie das andere Ende der Befestigungsklammer (nahe des Hebels) mit dem Befestigungsmodul. Ein Klickgeräusch ertönt, wenn die Befestigungsklammer korrekt einrastet. Stellen Sie sicher, dass die Kühlkörper-Lüfter-Einheit genau auf den Befestigungsmecha- nismus aufgesetzt ist, sonst lässt sich die Befestigungsklammer nicht einrasten.

  • Seite 25: Systemspeicher

    Steckplätze Kanal A DIMM_A1 und DIMM_A2 Kanal B DIMM_B1 und DIMM_B2 F1A55 R2.0 F1A55 R2.0 240-pin DDR3 DIMM sockets 1.5.2 Speicherkonfigurationen Speicherkonfigurationen Sie können 1 GB, 2 GB und 4 GB ungepufferte nicht-ECC DDR3 DIMMs in den DIMM- Steckplätzen installieren.
  • Seite 26 • Die maximale Speicherkapazität von 64GB kann mit 16GB-DIMMs oder höher Die maximale Speicherkapazität von 64GB kann mit 16GB-DIMMs oder höher erzielt werden. Sobald die DIMMs auf den Markt kommen, wird ASUS die Liste Qualifizierter Anbieter (QVL) aktualisieren. • Die Standard-Betriebsfrequenz für Arbeitsspeicher hängt von dessen SPD ab, was die normale Vorgehensweise beim Zugriff auf Speichermodule darstellt.
  • Seite 27 4GB(2 x 2GB) 8-8-8-24 1.7V • • • OCZ3OB1600LV4GK 4GB(2 x 2GB) 1.65V • • • OCZ3G1600LV6GK 6GB(3 x 2GB) 8-8-8-24 1.65V • • Super WA160UX6G9 6GB(3 x 2GB) • • • Talent (Fortsetzung auf der nächsten Seite) ASUS F1A55 R2.0 1-15...
  • Seite 28 DDR3 1333 MHz DIMM-Sockel- Chip- Support(Optional) Anbieter Part Nr. Größe Chip -Nr. Timing Spannung Marke 1 DIMM 2 DIMMs 4 DIMMs A-Data AD63I1B0823EV SS A-Data 3CCA-1509A • • • 1.25V- A-Data AXDU1333GC2G9-2G(XMP) 4GB(2 x 2GB) SS - 9-9-9-24 1.35V(low • •...
  • Seite 29 • C*: Unterstützt zwei Modulpaare, die in den blauen und schwarzen Steckplätzen Unterstützt zwei Modulpaare, die in den blauen und schwarzen Steckplätzen installiert sind als zwei Paare einer Dual-Channel-Speicherkonfiguration. Die aktuelle Liste Qualifizierter Anbieter finden Sie auf der ASUS-Webseite www.asus.com. ASUS F1A55 R2.0 1-17...

  • Seite 30: Installieren Eines Dimms

    1.5.3 Installieren eines DIMMs Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Drücken Sie die Haltebügel nach DIMM-Kerbe außen, um den DIMM-Steckplatz zu entriegeln.

  • Seite 31: Erweiterungssteckplätze

    Die PCI-Steckplütze unterstützen PCI-Karten wie LAN-Karten, SCSI-Karten, USB-Karten und andere Karten, die den PCI-Spezifikationen entsprechen. 1.6.4 PCI Express x1-Steckplätze PCI Express x1-Steckplätze Dieses Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karten, die den PCI Express-Spezifikationen entsprechen. ASUS F1A55 R2.0 1-19...

  • Seite 32: Pci Express X16-Steckplätze

    1.6.5 PCI Express x16-Steckplätze PCI Express x16-Steckplätze Dieses Motherboard hat zwei PCI Express x16-Steckplätze für PCI Express x16- Grafikkarten, die den PCI Express-Speizifikationen entsprechen. PCI Express Betriebsmodus VGA-�onfiguration PCIe x16_1 PCIe x16_2 Single VGA/PCIe-Karte (Für single VGA-Karte empfohlen) Dual VGA/PCIe-Karte •...

  • Seite 33: Jumpers

    CLRTC Normal Clear RTC (Default) F1A55 R2.0 Clear RTC RAM So wird das RTC-RAM gelöscht: Schalten Sie den Computer aus und trennen Sie ihn vom Netz. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standardein- stellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück.

  • Seite 34: Anschlüsse

    Entfernen Sie die Steckbrücke von der Standardposition am CLRTC-Jumper nur, wenn Sie das RTC RAM löschen. Ansonsten wird ein Systembootfehler hervorgerufen! • Falls die oben beschriebenen Schritte ergebnislos ausfallen, entfernen Sie die integrierte Batterie und stecken Sie den Jumper um, um die CMOS RTC RAM-Daten zu löschen.

  • Seite 35: Anschluss

    Installation eines USB 3.0-Treibers verwendet ® werden. • USB 3.0-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden. ASUS F1A55 R2.0 1-23...

  • Seite 36: Interne Anschlüsse

    Lüfteranschlüsse! • Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 2A (24W) Leistung. • Nur die Anschlüsse CPU_FAN und CHA_FAN1/2 unterstützen die ASUS Fan Xpert- Funktion. • Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den Motherboardanschluss CHA_FAN1/2 anzuschließen.
  • Seite 37 -12 Volts +3 Volts +3 Volts PIN 1 F1A55 R2.0 ATX power connectors • Für ein vollständig konfiguriertes System empfehlen wir Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 300W liefern kann. Dieses Netzteil hat 24-pol. und 4-pol.
  • Seite 38 SATA3G_4 SATA3G_1 SATA3G_2 F1A55 R2.0 F1A55 R2.0 SATA 3.0Gb/s connectors Diese Anschlüsse sind standardmäßig auf IDE-Modus eingestellt. Im IDE-Modus • können Sie an diesen Anschlüssen Serial ATA-Boot-/Datendisks anschließen. Wenn Sie planen, mit Laufwerken an diesen Anschlüssen ein Serial ATA RAID-Set zu erstellen, setzen Sie den Betriebsmodus der SATA-Anschlüsse in BIOS zu [RAID].
  • Seite 39 Steckplatzaussparung an der Rückseite des Computergehäuses. COM1 PIN 1 F1A55 R2.0 F1A55 R2.0 Serial port (COM1) connector Das serielle (COM)-Modul muss separat erworben werden. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss dient zum Verbinden eines weiteren Sony/Phillips S/PDIF- Audiomoduls für digitalen Sound.
  • Seite 40 F1A55 R2.0 IDE_LED PWRSW RESET * Requires an ATX power supply F1A55 R2.0 System panel connector • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 41 PIN 1 F1A55 R2.0 HD-audio-compliant Legacy AC’97 pin definition compliant definition F1A55 R2.0 Front panel audio connector • Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High-Definition Audiofunktionen dieses Motherboards nutzen zu können. •...

  • Seite 42: Onboard-Schalter

    Timing-Set getestet wurde. Wenn die installierten DIMMs nach den kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. •...

  • Seite 43: Onboard Leds

    SB_PWR F1A55 R2.0 Standby Power Powered Off F1A55 R2.0 Onboard LED DRAM LED Die DRAM LED überprüft das DRAM in Reihenfolge während des Motherboard-Boot- Vorgangs an. Wenn ein Fehler auftritt, leuchtet die LED neben dem fehlerhaften Gerät dauerhaft, bis das Problem behoben wurde. Diese benutzerfreundliche Entwicklung bie- tet einen intuitiven Weg zur Lokalisierung des Grundproblems innerhalb kürzester Zeit.

  • Seite 44: Software-Unterstützung

    Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD ladet automatisch das Sonderunktionsfenster mit den Sonderfunktionen des ASUS Motherboards, wenn Autorun auf ihrem Computer aktiviert ist. Klicken Sie auf Drivers, Utilities, Make Disk, Manual und Contact, um die Untermenüs anzuzeigen.

  • Seite 45: Kapitel 2: Bios-Informationen

    Suite II > AI Suite II X.XX.XX, um die AI Suite II-Anwendung zu starten. Die AI Suite II Hauptmenüleiste erscheint. Klicken Sie in der Hauptmenüleiste auf Update (Aktualisierung) und dann auf ASUS Update im Popup-Menü. Das Hauptmenü des ASUS Update erscheint. Wählen Sie in der Liste eine der folgenden Methoden.

  • Seite 46: Asus Ez Flash 2

    Folgen Sie den Bildschirmanweisungen, um die Installation zu beenden. 2.1.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.

  • Seite 47: Asus Crashfree Bios 3 Utility

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 48: Asus Bios Updater

    2.1.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 49: Die Bios-Datei Aktualisieren

    BIOS-Standardeinstellungen laden. Dazu wählen Sie das Element Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü. Siehe Abschnitt 2.9 Exit- Menü für Details. • Falls Sie SATA-Festplattenlaufwerke getrennt haben, sollten Sie nicht vergessen, diese nach der BIOS-Aktualisierung wieder anzuschließen. ASUS F1A55 R2.0...

  • Seite 50: Bios-Setupprogramm

    Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. • Falls Sie eine Maus für die Navigation im BIOS-Setupprogramm verwenden möchten, sollten Sie eine USB-Maus an das Motherboard anschließen.

  • Seite 51: Bios-Menübildschirm

    Modus modus auf der rechten Seite Auswahl der Turbomodus Bootgeräteprioritäten • Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. Die Schaltfläche Boot Menu (Boot-Menü; F8) ist nur bei installierten Boot-Geräten • verfügbar. ASUS F1A55 R2.0...

  • Seite 52: Advanced Mode (Erweiterter Modus)

    Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den EZ Mode zu gelangen, klicken Sie auf Exit und wählen Sie ASUS EZ Mode. Zurück Menüelemente Menüleiste...

  • Seite 53: Navigationstasten

    Ein einstellbarer Wert wird hervorgehoben, wenn das entsprechende Element gewählt wird. Um den Wert innerhalb eines Feldes zu ändern, wählen Sie bitte das entsprechende Element und drücken dann die <Eingabetaste>, um eine Liste von Optionen anzeigen zu lassen. ASUS F1A55 R2.0...

  • Seite 54: Main-Menü

    Main-Menü Main-Menü Beim öffnen des Advanced Mode im BIOS-Setupprogramm erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. 2.3.1 System Language [English] Ermöglicht die Auswahl der Menüsprache aus einer Liste von Optionen. Konfigurationsoptionen: [English] [Español] [Русский] 2.3.2...

  • Seite 55: Administrator Password

    Um das User-Kennwort zu entfernen, folgen Sie den Schritten zur Änderung des User- Kennworts, drücken Sie aber bei der Aufforderung zur Passworteingabe/-bestätigung die <Eingabetaste>, damit das Feld leer bleibt. Nachdem Sie das Kennwort entfernt haben, zeigt das Element User Password oben im Fenster Not Installed an. ASUS F1A55 R2.0 2-11...

  • Seite 56: Ai Tweaker-Menü

    Ai Tweaker-Menü Im Ai Tweaker-Menü können Sie die Übertaktungs-bezogenen Einstellungen konfigurieren. Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: Kapitel 2: BIOS-Informationen 2-12...

  • Seite 57: Ai Overclock Tuner [Auto]

    Hier können Sie den Multiplikator zwischen CPU-Kerntakt und UMI (Unified Media Interface, vereinheitlichte Medienschnittstelle) einstellen. Benutzen Sie für die Ratioauswahl die Tasten <+> und <->. Gültige Werte variieren mit CPU-Modellen. 2.4.4 EPU Power Saving Mode [Disabled] Erlaubt die Aktivierung/Deaktivierung der EPU-Energiesparfunktion. . Konfigurationsoptionen: [Disabled] [Enabled] ASUS F1A55 R2.0 2-13...

  • Seite 58: Oc Tuner [Ok]

    EPU Setting [Auto] Dieses Element erscheint nur, wenn Sie EPU Power Saving Mode zu [Enabled] setzen und erlaubt Ihnen die Auswahl eines Energiesparmodus. Konfigurationsoptionen: [Auto] [Light Konfigurationsoptionen: [Auto] [Light Power Saving Mode] [Medium Power Saving Mode] [Max Power Saving Mode] 2.4.5 OC Tuner [OK] OC Tuner übertaktet automatisch die Frequenz und Spannung von CPU und DRAM, um die...

  • Seite 59: Cpu Voltage [Offset Mode]

    Hier können Sie die 1.1Vsb-Spannung einstellen. Die Werte liegen zwischen 1.1000V und 1.2000V, einstellbar in 0.1V-Schritten. 2.4.14 APU 1.2V Voltage [Auto] Hier können Sie die APU (Accelerated Processor Unit, Beschleunigte Verarbeitungseinheit) 1.2V-Spannung einstellen. Die Werte liegen zwischen 1.2000V und 1.8000V, einstellbar in 0.01V-Schritten. ASUS F1A55 R2.0 2-15...

  • Seite 60: Vdda Voltage [Auto]

    2.4.15 VDDA Voltage [Auto] Hier können Sie die VDDA-Spannung einstellen. Die Werte liegen zwischen 2.5000V und 2.8000V, einstellbar in 0.1V-Schritten. Die Werte der Elemente CPU Offset Voltage, VDDNB Offset Voltage, DRAM • Voltage, SB 1.1V Voltage, 1.1Vsb Voltage, APU1.2V Voltage und VDDA Voltage sind in verschiedenen Farben gekennzeichnet, um die Risikostufen der hohen Spannungseinstellungen anzuzeigen.

  • Seite 61: Cpu Configuration

    Setupprogramm aufrufen. Die BIOS-Elemente für die SATA-Anschlüsse zeigen Not Present an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist. OnChip SATA Channel [Enabled] Aktiviert oder deaktiviert den integrierten Kanal SATA-Port. Konfigurationsoptionen: [Disable Konfigurationsoptionen: [Disable link] [Enabled] ASUS F1A55 R2.0 2-17...

  • Seite 62: Usb Configuration

    OnChip SATA Type [IDE] Hier können Sie die SATA-Konfiguration einstellen. [IDE] Stellen Sie [IDE] ein, wenn Sie die Serial ATA-Festplatten als parallele, physische ATA Datenträger benutzen wollen. [RAID] Stellen Sie [RAID] ein, wenn Sie mit den SATA-Festplatten eine RAID- Konfiguration erstellen wollen. [AHCI] Stellen Sie [AHCI] ein, wenn Sie wollen, dass die SATA-Festplatten AHCI (Advanced Host Controller Interface) benutzen sollen.

  • Seite 63: Nb Configuration

    Setzt den Fronttafelaudioanschluss-Modus (AAFP) auf High-Definition- Audio. [AC97] Setzt den Fronttafelaudioanschluss-Modus (AAFP) auf das ältere AC’97 SPDIF Out Type [SPDIF] [SPDIF] Für SPDIF-Audioausgabe zu [SPDIF] setzen. Für SPDIF-Audioausgabe zu [SPDIF] setzen. [HDMI] Für HDMI-Audioausgabe zu [HDMI] setzen. ASUS F1A55 R2.0 2-19...

  • Seite 64: Serial Port Configuration

    Realtek LAN Controller [Enabled] [Enabled] Aktiviert den Realtek LAN Controller. Aktiviert den Realtek LAN Controller. [Disabled] Deaktiviert diesen Controller. Realtek PXE OPROM [Disabled] Dieses Element erscheint nur, wenn sie das Element Realtek LAN Controller zu [Enabled] setzen und erlaubt die Aktivierung oder Deaktivierung der Rom-Hilfe des Realtek LAN Controller.

  • Seite 65: Network Stack

    Ipv4 PXE Support [Enabled] Mit dieser Einstellung können Sie die Ipv4 PXE-Systemstartunterstützung aktivieren und deaktivieren. Konfigurationsoptionen: [Disable Link] [Enable] Ipv6 PXE Support [Enabled] Mit dieser Einstellung können Sie die Ipv6 PXE-Systemstartunterstützung aktivieren und deaktivieren. Konfigurationsoptionen: [Disable Link] [Enable] ASUS F1A55 R2.0 2-21...

  • Seite 66: Monitor-Menü

    Monitor-Menü Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: 2.6.1 CPU Temperature / MB Temperature [xxx�C/xxx�F] [xxx�C/xxx�F] Die integrierte Hardware-Überwachung erkennt automatisch die Motherboard- und CPU- Temperaturen und zeigt sie an.

  • Seite 67: Cpu Q-Fan Control [Enabled]

    Die Werte liegen zwischen 40% und 100%. Wenn die CPU-Temperatur die Mindesttemperatur unterschreitet, wird der CPU-Lüfter im minimalen Arbeitszyklus betrieben. 2.6.4 Chassis Q-Fan Control [Enabled] [Disabled] Deaktiviert die Gehäuse Q-Fan-Kontrollfunktion. [Enabled] Aktiviert die Gehäuse Q-Fan-Kontrollfunktion. ASUS F1A55 R2.0 2-23...

  • Seite 68: Cpu Voltage, 5V Voltage, 12V Voltage

    Chassis Fan Speed Low Limit [600 RPM] Dieses Element erscheint nur, wenn Sie Chassis Q-Fan Control aktivieren und erlaubt Ihnen das Deaktivieren / das Einstellen der Warnnachricht für die Gehäuselüftergeschwindigkeit. Konfigurationsoptionen: [Ignore] [200RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM] Chassis Fan Profile [Standard] Dieses Element erscheint nur, wenn Chassis Q-Fan Control aktiviert wurde und Ihnen die Möglichkeit gibt, einen entsprechenden Leistungspegel für den Gehäuselüfter einzustellen.

  • Seite 69: Boot-Menü

    Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Post Report [5 sec] Dieses Element erscheint nur, wenn Sie Full Screen Logo zu [Disabled] setzen und erlaubt die Einstellung der Systemwartezeit, bis der POST-Bericht angezeigt wird.

  • Seite 70: Wait For 'F1' If Error [Enabled]

    • Um auf Windows im abgesicherten Modus zuzugreifen, können Sie: ® • Auf <F5> drücken, nachdem das ASUS Logo erscheint. • Nach POST auf <F8> drücken. 2.7.9 Boot Override Diese Elemente zeigen die verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab.

  • Seite 71: Tools-Menü

    ASUS EZ Flash 2 Utility Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint das Hauptfenster von ASUS EZ Flash 2. Für weitere Details beziehen Sie sich auf den Abschnitt 2.1.2 ASUS EZ Flash 2. 2.8.2 ASUS O.C. Profile Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden.

  • Seite 72: Exit-Menü

    Bei Wahl dieser Option oder Drücken der Taste <Esc> erscheint ein Bestätigungsfenster. Wählen Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden. ASUS EZ Mode Mit dieser Option können Sie zum EZ Mode-Fenster wechseln. Launch EFI Shell from filesystem device Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem...

  • Seite 73: Anhang
