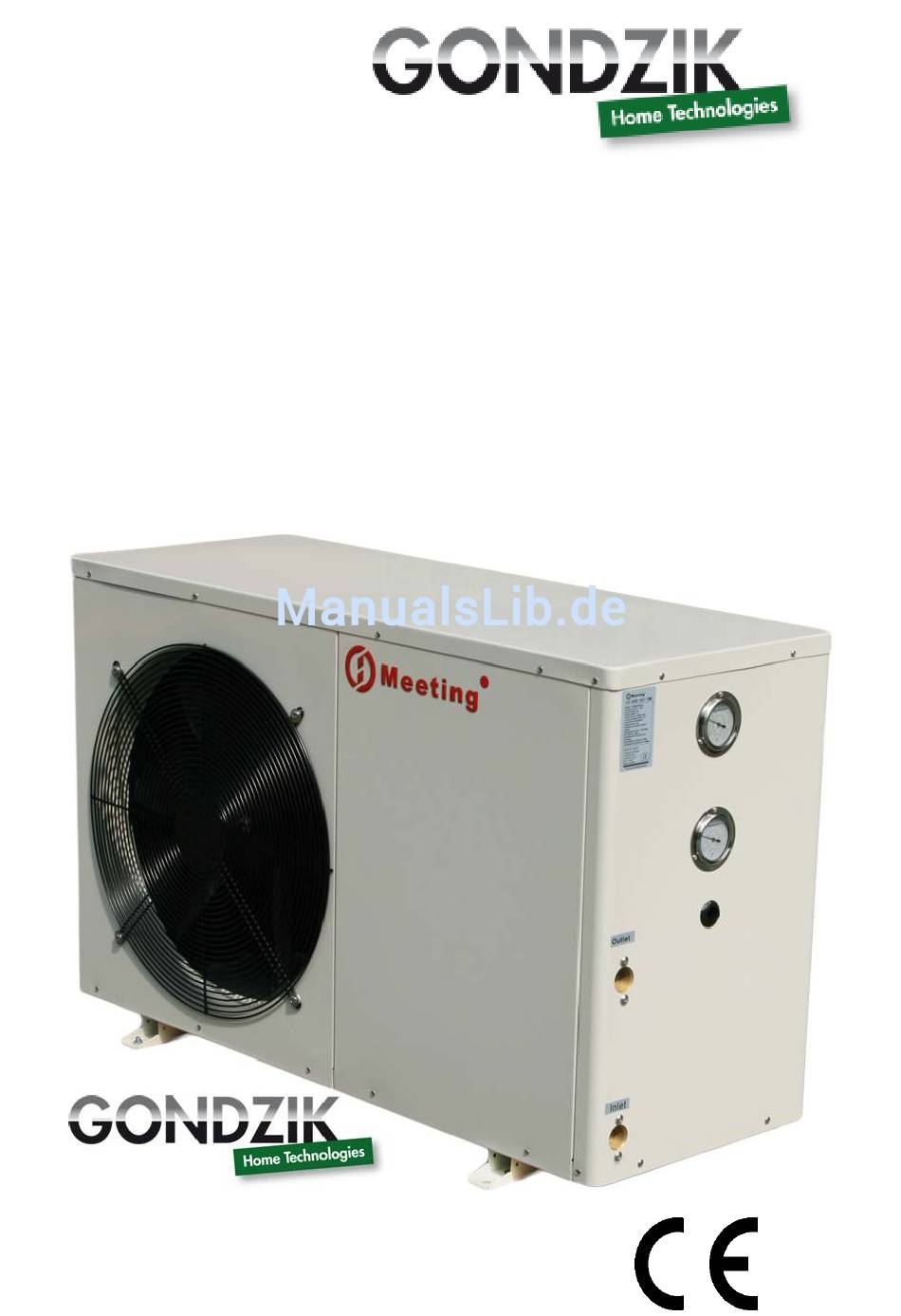

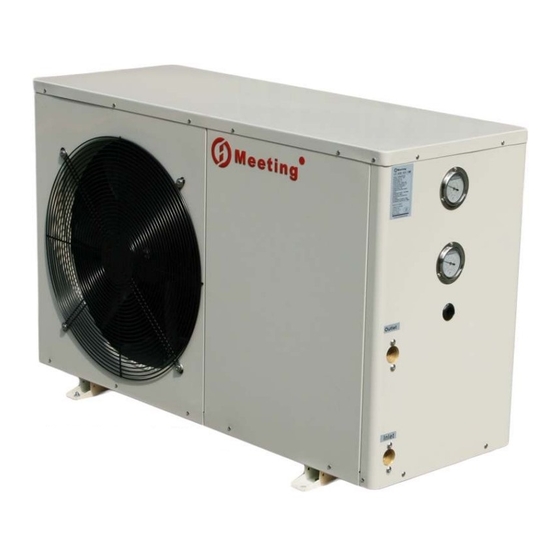

- Seite 1 Installations- und Betriebsanleitung MD30D...
-
Seite 2: Inhaltsverzeichnis
Meeting MD30D Bedienungsanleitung Inhaltsverzeichnis: 1. Sicherheitshinweise................. 2. Allgemeine Hinweise......3. Einsatzbereich..................4. Arbeitsweise der Wärmepumpe............... 5. Energiesparende Anwendung der Wärmepumpenheizungsanlage..6. Lieferumfang.................... 7. Transport und Aufstellhinweise..............8. Aufstellen in inneren Räumen..............9. Aufstellung Außen..................10. Montage Heizwasseranschluss..............11. Elektrischer Anschluss................ - Seite 3 A. Parametrierung und Abfrage (Codes)..........B. Funktionseinstellungen (Codes)............C. Anzeige von Fehlercodes und Alarm..........19. Funktionsbeschreibung .. 19.1 Heizen..................19.1.1 Warmwasserheizungen............19.1.1.1 Fließschema von Warmwasserheizungen....19.1.1.2 Kaltwasserversorgung kontrollieren......19.1.1.3 Laufende Kontrolle............. 19.1.2 Sofortiges Heizen..............19.1.3 Steuerung des Zulaufwassers..........19.2 Steuern der zusätzlichen Elektroheizung........ 19.2.1 Bestimmungen der zusätzlichen Elektroheizung beim Start..
-
Seite 4: Sicherheitshinweise
1.Sicherheitshinweise In dieser Beschreibung werden bei wichtigen Anweisungen, die den Personenschutz und die technische Betriebssicherheit betreffen, die folgenden Symbole und Hinweiszeichen verwendet: Kennzeichnet Anweisungen, die genau einzuhalten sind, um Gefährdung oder Verletzung von Personen zu vermeiden und um Funktionsstörungen oder Schäden am Gerät zu verhindern! Kennzeichnet Gefahr durch elektrische Spannung an elektrischen Bauteilen! „Hinweis“... -
Seite 5: Allgemeine Hinweise
2.Allgemeine Hinweise Bei der Installation, Inbetriebnahme, Wartung, Reparatur sind folgende Vorschriften und Richtlinien zu beachten: Aufstellung, Installation, Erstellung Inbetriebnahme Wärmepumpenanlage muss durch einen qualifizierten Fachmann unter Beachtung der entsprechenden gültigen gesetzlichen Vorschriften, Verordnungen, Richtlinien, der örtlichen Bestimmungen und der Montageanleitung erfolgen. Die Neigung der Wärmepumpe beim Transport und während der Aufstellung darf maximal 30°... - Seite 6 Bei Aufstellung in Österreich: Die Vorschriften und Bestimmungen des ÖVE sowie des örtlichen EVU sind zu beachten. Schadhafte Bauteile dürfen nur durch originale Meeting - Ersatzteile ersetzt werden. Vorgeschriebene elektrische Absicherungswerte sind einzuhalten. Werden an der Regelung technische Änderungen vorgenommen, übernehmen wir für Schäden, die hierdurch entstehen, keine Gewähr.
-
Seite 7: Einsatzbereich
3.Einsatzbereich Diese Meeting Wärmepumpe ist für den Einsatz zur Raumheizung oder Brauchwassererwärmung konzipiert worden. Es handelt sich hierbei um eine Hocheffizienzwärmepumpe für Temperaturen der Außenluft zwischen -15 und 45 Grad Celsius und Vorlauftemperaturen bis zu 60 Grad Celsius. 4.Arbeitsweise der Wärmepumpe Die Wärmepumpe arbeitet nach einem sehr einfachen Prinzip. -
Seite 8: Energiesparende Anwendung Der Wärmepumpenheizungsanlage
5.Energiesparende Anwendung der Wärmepumpenheizungsanlage Durch den Kauf der Meeting Wärmepumpe haben sie sich für eine sehr Umweltfreundliche und Ressourcensparende Variante der Heizungsanlage entschieden. Um das System möglichst effizient zu gestalten, bitten wir folgende Maßnahmen und Komponenten bei der Installation zu beachten. -
Seite 9: Lieferumfang
Nach der Reinigung ist die Wärmepumpe mit einem Tuch trocken zu wischen. 6. Lieferumfang Der Lieferumfang umfasst wie folgt: 1x Wärmepumpe MD30D 1x Bedienelement (Steuerung) 1x Anleitung Ggf. Kann der Anleitung ein Ersatzsensor beiliegen, diesen bewahren sie bitte auf. Unter Umständen kann einer der in der Wärmepumpe verbauten Sensoren frühzeitig ausfallen. -
Seite 10: Aufstellung Außen
9. Aufstellung Außen Die Wärmepumpe ist für eine Aufstellung Außen vorgesehen! Die Aufstellung Außen hat auf einem Festen Untergrund zu erfolgen. Dabei ist darauf zu achten, dass die Wärmepumpe auf einen Sockel aufgebaut wird und mit diesem fest verschraubt wird. Die Sockelhöhe ist nach der üblichen Schneefallhöhe am Aufstellort anzupassen. - Seite 11 Überstromventil Der Einbau eines Überströmventils ist nicht notwendig. Pufferspeicher Für diese Anlage können zwei Varianten von Pufferspeichern eingesetzt werden. Pufferspeicher mit Wärmetauscher für Wärmepumpe (Auf ausreichende Dimensionierung ist – zu achten) Pufferspeicher ohne Wärmetauscher, mit Direktanschluss (Wasserwerte müssen eingehalten – werden) Die Dimensionierung des Pufferspeichers entnehmen sie den Technischen Daten.
-
Seite 12: Elektrischer Anschluss
11. Elektrischer Anschluss Bei der elektrischen Installation und Inbetriebnahme sind folgende Vorschriften und Richtlinien zu beachten und zu berücksichtigen: Die Installation ist ausschließlich durch einen zugelassenen Elektro- Installationsbetrieb – durchzuführen Die Vorschriften EN – VDE und EVU sind zu beachten –... - Seite 13 Pol Links (Rotes Kabel) hierbei handelt es sich um die Phase für die Umwälzpumpe (wird mit braunem Kabel angeschlossen) Pol Rechts (Blaues Kabel) hierbei handelt es sich um den Nulleiter für die Umwälzpumpe (Wird mit blauem Kabel angeschlossen) ///- Benutzen sie zur Erdung den Pol aus 3. 5.
- Seite 14 Pol Links (Rotes Kabel) hierbei handelt es sich um die Phase für die Umwälzpumpe (wird mit braunem Kabel angeschlossen) Pol Rechts (Blaues Kabel) hierbei handelt es sich um den Nulleiter für die Umwälzpumpe (Wird Kreuz mit blauem Kabel angeschlossen) ///- Benutzen sie zur Erdung den Pol aus 3. 12.
-
Seite 15: Hauptplatine (Schematische Darstellung)
12. Hauptplatine Wärmepumpe mit einem Kompressor Seite 15 www.gondzik.de... - Seite 16 www.gondzik.de Seite 16...
-
Seite 17: Technisches Datenblatt
13.Technisches Datenblatt Model: MD30D Anschlussleistung: 220V / 50Hz Elektrische Absicherung: 32A / C - Sicherung Durchschnittlicher Stromverbrauch: 3 KW Heizleistung maximal: 12 KW Vorlauftemperatur Max.: 60 Grad Celsius Rücklauftemperatur Max. 60 Grad Celsius Anzahl der Verdichter: 1 St. Verdichter: Scroll Verdichtermarke: Panasonic Kältemitteltyp: R417A... -
Seite 18: Steuerungsanleitung - Bedienteil
14. Steuerungsanleitung Wärmepumpe - Bedienteil 14.1 Zusammenfassung Die Systemsteuerung ist dafür vorgesehen Wärmepumpen mit einem Kompressor zu steuern. Mit dieser Wärmepumpe kann wärmeres Wasser erzeugt werden, welches für die Heizung verwendet wird. Die Steuerung übernimmt die Aufgaben, die dafür notwendig sind, damit der Prozess ununterbrochen und einwandfrei funktioniert. -
Seite 19: Hauptplatine
Einschalten automatisch wieder geladen werden. 5. Die Uhr läuft auch bei ausgeschalteten Zustand weiter, so dass man sie nicht ständig neu stellen muss 6. Ein- und Ausschaltautomatik zu vier bestimmten Zeiten, innerhalb von 24 Stunden (z.B. können Sperrzeiten für die Nachtabschaltung bestimmt werden) 7. -
Seite 20: Das Steuergerät (Bedienteil)
- Außentemperatur (messbarer Bereich: -30 – 110 Grad Celsius) - Vorlaufwassertemperatur (messbarer Bereich: 0 – 160 Grad Celsius) - Rücklaufwassertemperatur (messbarer Bereich: 0 – 160 Grad Celsius) - Kompressor Antrieb (messbarer Bereich: 0 – 30 A) (Sensor optional) 18. Abbildung des Steuergerätes 18.1. -
Seite 21: Aufheben Der Tastensperre
Sobald der Strom für die Wärmepumpe über die Sicherung im Sicherungskasten eingeschaltet wird, schaltet die Wärmepumpe das Bedienteil ein. Die Hintergrundbeleuchtung wird automatisch auf hell gestellt. Das Bedienteil gibt einen Piep Ton aus und schaltet die Tastensperre ein. Dies ist die Ausgangssituation nach dem erstmaligen einschalten der Wärmepumpe. -
Seite 22: Bestimmen Der Zeiteinstellungen
Drücken Sie „up“ oder „down“, ein Signal ertönt und im Display wird die eingestellte Temperatur des Pufferspeichers angezeigt. Drücken Sie „up“ nochmal, erhöht sich die Temperatur des Pufferspeichers. Drücken Sie „down“, „set temperature“, ertönt ein Signal und im Display wird die Temperatur des Wassertanks angezeigt. -
Seite 23: Löschen Der Zeiteinstellungen
Es können vier Zeiten definiert werden. Wichtig ist dabei darauf zu achten, dass die erste Zeit auf On (0:00) und Off (0:01) gestellt wird. Sonst funktioniert die Steuerung nicht entsprechend. Die verbleibenden drei Zeiten können entsprechend ihrer Vorstellung eingestellt werden. Wenn sie nur eine Abschaltzeit benötigen, stellen sie die Zeiten 3 + 4 auf 0:00 (On + Off) Uhr ein. -
Seite 24: Kühlmodus
Drücken sie den Setting Knopf kurz um ins Menü zu gelangen. Es können nun die Codes A1 bis A9 abgefragt werden. Diese sind gültig für Wärmepumpen mit einem Kompressor (z.B. MD30D). Drücken sie nochmal Setting und es werden die Codes für Wärmepumpen mit zwei Kompressoren angezeigt (B1-B9). - Seite 25 Das Bedienteil hat die Möglichkeit Parameter einzustellen, die Werksseitig bereits eingestellt wurden. Diese Parameter gewährleisten in der Regel einen einwandfreien Betrieb der Anlage. Dennoch lassen sie sich verstellen, wenn die Wärmepumpe nicht entsprechend ihrer Bestimmung arbeitet. Eine Verstellung der eingegebenen Parameter ist nur vom Fachmann zulässig. Um die Parameter der sogenannten Experteneinstellungen zu ändern, gehen sie wie folgt vor: Im eingeschalteten Zustand drücken Sie die „setting“...
-
Seite 26: Anzeige Von Fehlercodes Und Alarm
verändern) Grad der Überhitzung (Wert nicht -8°C - verändern) 15°C zulässige Ablufttemperatur bei Anpassung 70°C - 90°C des Expansionsventils (Wert nicht 135°C verändern) elektronischer Expansionsventil 0-55 50 Grad Öffnungswinkel beim Abtauen (Wert nicht Grad verändern) geringster Öffnungswinkel vom 6-30 15 Grad elektronischen Expansionsventil (Wert nicht Grad verändern) -
Seite 27: Funktionsbeschreibung
Wärmetauscher entnommen, dies passiert meist bei zu kleinen Umwälzpumpen, Wärmetauschern im Pufferspeicher oder geschlossenen Ventilen und Klappen. Niederdruck Es ist zu wenig Kältemittel in der Anlage. Übertragung Die Übertragung der elektrischen Impulse zwischen Bedienteil und Wärmepumpe ist unterbrochen. Zeitgrenze Ablufttemperatur zu hoch Wenn die Außentemperatur zu hoch steigt, kann die Wärmepumpe unter Umständen nicht mehr richtig arbeiten. -
Seite 28: Heizen
19.1 Heizen 19.1.1Warmwasserheizungen 19.1.1.1 Fließschema von Warmwasserheizungen Beim Einschalten der Wärmepumpe passiert folgendes in folgender Reihenfolge und Zeit: Einschalten → Schalter für Wasserstand testen → Schalter für Wasserdruck testen → Wasserpumpe für 16 Sekunden laufen lassen → Differenzdruckschalter testen → Lüfter laufen lassen 6 Sekunden → Kompressor einschalten (bei niedrigem Wasserstand nicht verbunden, kalt Wasserversorgung, Kompressor und Lüfter einschalten, dann arbeitet die Wasserpumpe. -
Seite 29: Sofortiges Heizen
19.1.2 Sofortiges Heizen Einschalten → Wasser Druckschalterprüfung → öffnen des Wasserzuführungsventils → Lüftung einschalten → Kompressor einschalten → wenn ein hoher Wasserstand erreicht wurde, dass Wasserzuführungsventil schließen. Wenn die Wassertanktemperatur nicht die voreingestellten Werte erreicht hat, die Wasserpumpe einschalten. Das Wasser wird dann bis zur voreingestellten Temperatur erhitzt. -
Seite 30: Ablauf Des Abtauvorgangs
A. Bei erzwungenem Abtauvorgang B. Wassertanktemperatur > voreingestellte Temperatur C. Wassertanktemperatur > 50 C D. Außentemperatur > L5 19.3 Ablauf des Abtauvorganges Unter der Bedingung, dass noch keine Voreinstellungen getätigt wurden, läuft der Abtauvorgang wie vom System vorgegeben ab. Wenn Sie die Einstellungen ändern, wird die geänderte Methode übernommen. -
Seite 31: Erzwungenes Abtauen
19.3.3 Erzwungenes Abtauen Wenn die Pumpe eingeschaltet ist und der Kompressor beginnt das Wasser zu erhitzen, drücken Sie q für 8 Sekunden, wenn Sie ein Pfeifen hören, können Sie loslassen. Nun beginnt das erzwungene Abtauen. Wenn der erzwungene Abtauvorgang, die vorgegebene Zeit erreicht hat, beendet das System den Abtauvorgang und wechselt in den normalen Heizmodus. -
Seite 32: Wassereinlassventil
19.3.7 Wassereinlassventil Steuert die Wasserzufuhr (beim Abtauen, keine Wasserzufuhr) 19.3.8 Kompressorgehäuseheizung Diese Wärmepumpe ist mit einer Kompressorheizung ausgestattet. Diese schaltet sich unter bestimmten Bedingungen ein um den Kompressor vor der Inbetriebnahme aufzuwärmen. Dies erhöht die Lebensdauer des Kompressors.Die Kompressorheizung muss vor und nach jeder Heizperiode auf Funktion überprüft werden. -
Seite 33: Sicherheitsdarstellung
Temperatur wenn das System in den Abtaumodus wechselt = -5C Abtauzeit = 8 Minuten Temperatur beim Beenden des Abtauvorganges = 20 C Temperatur bei Beginn des elektrischen Heizvorgangs = 10 C Rücklaufwassertemperatur = 45 C Temperatur der Wasserzufuhr = 40 C Grad der Überhitzung = 0 C Kein Test der Kompressor Voreinstellungen 20. -
Seite 34: Sensorfehler
korrekten Signale gibt, wird in der Steuerung der Fehler vermerkt und alle ausgehenden Signale werden gestoppt und nicht neu gestartet, ob eine Wiederherstellung gestartet wird oder auch nicht. Anmerkung: Wenn der Abtauvorgang läuft oder innerhalb von 5 Minuten nachdem der Kompressor gestartet wurde, testet das System nicht den Unterdruck.) 20.6 Sensorfehler Wenn der Sensor einen Fehler hat (defekt im Schaltkreis oder zu geringe Spannung), stoppen alle... -
Seite 35: Iso Zertifizierung
21. ISO Zertifizierung Seite 35 www.gondzik.de... -
Seite 36: Ce Zertifizierung
22. CE Zertifizierung www.gondzik.de Seite 36... -
Seite 37: Importeur Hinweise
23. Importeurhinweis Importeur der Waren ist die unterhalb aufgeführte Firma. Ersatzteile und weitere technische Informationen können über den Importeur direkt bezogen werden. Gondzik Home Technologies GmbH Sterkrader Str. 49-59 Turm 9 13507 Berlin Deutschland Kontaktdaten: Telefon: 0049 (0) 30 / 31170795 Fax: 0049 (0) 3212 4761977 E-Mail: poelershop@gmx.de...
