BEGA 8915 Gebrauchsanweisung

01.14 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
195
Anwendung
Einbau-Schwimmbadleuchte für die
Beleuchtung von öffentlichen und privaten
Schwimmbädern.
Geeignet für Beton-, Metall- oder
Kunststoffbecken.
Bitte beachten Sie:
Die Leuchte ist nur für den Betrieb unter
Wasser bestimmt.
Produktbeschreibung
Leuchte besteht aus Edelstahl
– Werkstoff Nr. 1.4401 –
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
3 m wasserbeständige Anschlussleitung
H07RN8-F 2 x 1,5@ · Mantelfarbe blau
Anschlussklemmen 2 x 1,5@
1 Niedervolt-Halogenlampe 100 W · 12 V
BEGA Speziallampe mit freien Leitungsenden
Best. Nr. 65 0052 V
Einbautopf und Lampentopf mit je
1 Leitungsverschraubung
Schlauchanschluss am Einbautopf für
Weich-PVC-Schutzschlauch ø 28 x 3,5 mm
PVC-Schutzschlauch für Leitungsführung
muss bauseitig gestellt werden
BEGA - Bestellnummer 620250
Schutzklasse III 3
Schutzart IP 68 10 m
Staubdicht und druckwasserdicht
Maximale Eintauchtiefe 10 m
Gewicht: 1,9 kg
Lichttechnik
Asymmetrisch streuende Lichtstärkeverteilung.
Einbautiefe ca. 400 mm unter
Wasseroberfläche.
Nach Richtlinien für den Bäderbau wird für
öffentliche Schwimmbäder ein Lichtstrom von
1000 Lumen/m² Wasseroberfläche empfohlen.
Um für private Schwimmbäder eine
gleichmäßige Leuchtdichteverteilung zu
erzielen, empfehlen wir einen Achsenabstand
von 2,00 - 3,00 m.
Transformator
Der Anschluss darf nur an
Sicherheitstransformatoren nach
DIN EN 61558/VDE 0570, Teil 2-6 erfolgen.
Der Transformator muss für diese Montageart
zugelassen sein.

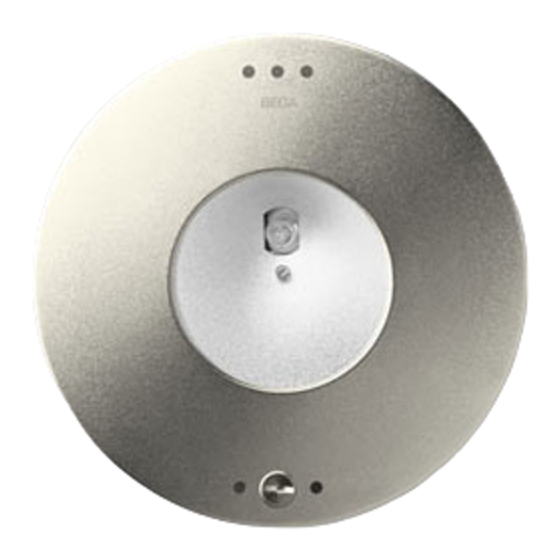

Schwimmbadleuchte
Swimming pool luminaire
Luminaire de piscine
145
169
Application
Recessed mounted swimming pool luminaire
for illumination of public or private swimming
pools.
Suitable for concrete pools, metal or plastic
pools.
Please note:
The luminaire is only suitable for operation
under water.
Product description
Luminaire made of stainless steel
– Steel grade 1.4401 – electro polished
Clear safety glass
Silicone gasket
Anodised pure aluminium reflector
3 m water resistant connecting cable
H07RN8-F 2 x 1.5@ · Cable colour blue
Connecting terminals 2 x 1.5@
1 low voltage tungsten halogen lamp
100 W · 12 V
BEGA special lamp with free line ends
Order No. 65 0052 V
Recessed housing and lamp housing with
1 screw cable gland each
Cable connection on built-in housing
for soft PVC hose ø 28 x 3.5 mm
The PVC hose is not included and must be
provided by others
BEGA - Order No. 620250
Safety class III 3
Protection class IP 68 10 m
Dust-tight and water pressure tight
Maximum submersion depth 10 m
Weight: 1.9 kg
Light technique
Asymmetric wide beam light distribution.
Installation depth 400 mm below water surface.
Standards for pool construction recommend a
luminous flux of 1000 lumen/m² water surface
for public swimming pools.
In order to achieve uniform luminance
distribution for private swimming pools, we
recommend an axis distance of 2.00 - 3.00 m.
Transformer
Connection must only be made to a
safety transformers according to
DIN EN 61558/VDE 0570, part 2-6.
Transformer must be approved for
this type of installation.
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 68 3
10 m
Ø 21,5 20
60
Utilisation
Projecteur de piscine encastré pour
l'éclairage de piscines publiques et privées.
Approprié pour bassins en béton, métalliques
ou synthétiques.
Attention:
Le luminaire doit être utilisé uniquement sous
l'eau.
Description du produit
Luminaire fabriqué en acier inoxydable
– Matériau 1.4401 – electropoli
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
3 m de câble de raccordement résistant
à l'eau H07RN8-F 2 x 1,5@
Couleur de la gaine: bleue
Bornier 2 x 1,5@
1 lampe halogène très basse tension
100 W · 12 V avec extrémités des fils dénudées
Lampe spéciale BEGA 65 0052 V
Presse-étoupes Pg 13,5 au boîtier
à encastrer et au boîtier lampe
Manchon de raccordement au boîtier
d'encastrement pour gaine PVC souple
de protection ø 28 x 3,5 mm
La gaine de protection PVC n'est pas fournie
BEGA - No de commande 620250
Classe de protection III 3
Degré de protection IP 68 10 m
Etanche à la poussière et à l'immersion
permanente
Profondeur maximum d'immersion 10 m
Poids: 1,9 kg
Technique d'éclairage
Répartition lumineuse asymétrique diffuse.
Profondeur de montage 400 mm au-dessous
de la surface d'eau. Selon des directions pour
construction de bassins l'éclairage de piscines
publiques requiert un flux lumineux de 1000
lumens/m2 de surface d'eau.
Pour obtenir une distribution de la luminance
uniforme dans des piscines
privées, nous recommandons une entraxe de
2,00 - 3,00 m.
Transformateur
Le raccordement ne doit être effectué
qu'à des transformateurs de sécurité selon
DIN EN 61558/VDE 0570, partie 2-6.
Le transformateur doit être agréé pour ce
type de montage.
!
8915
