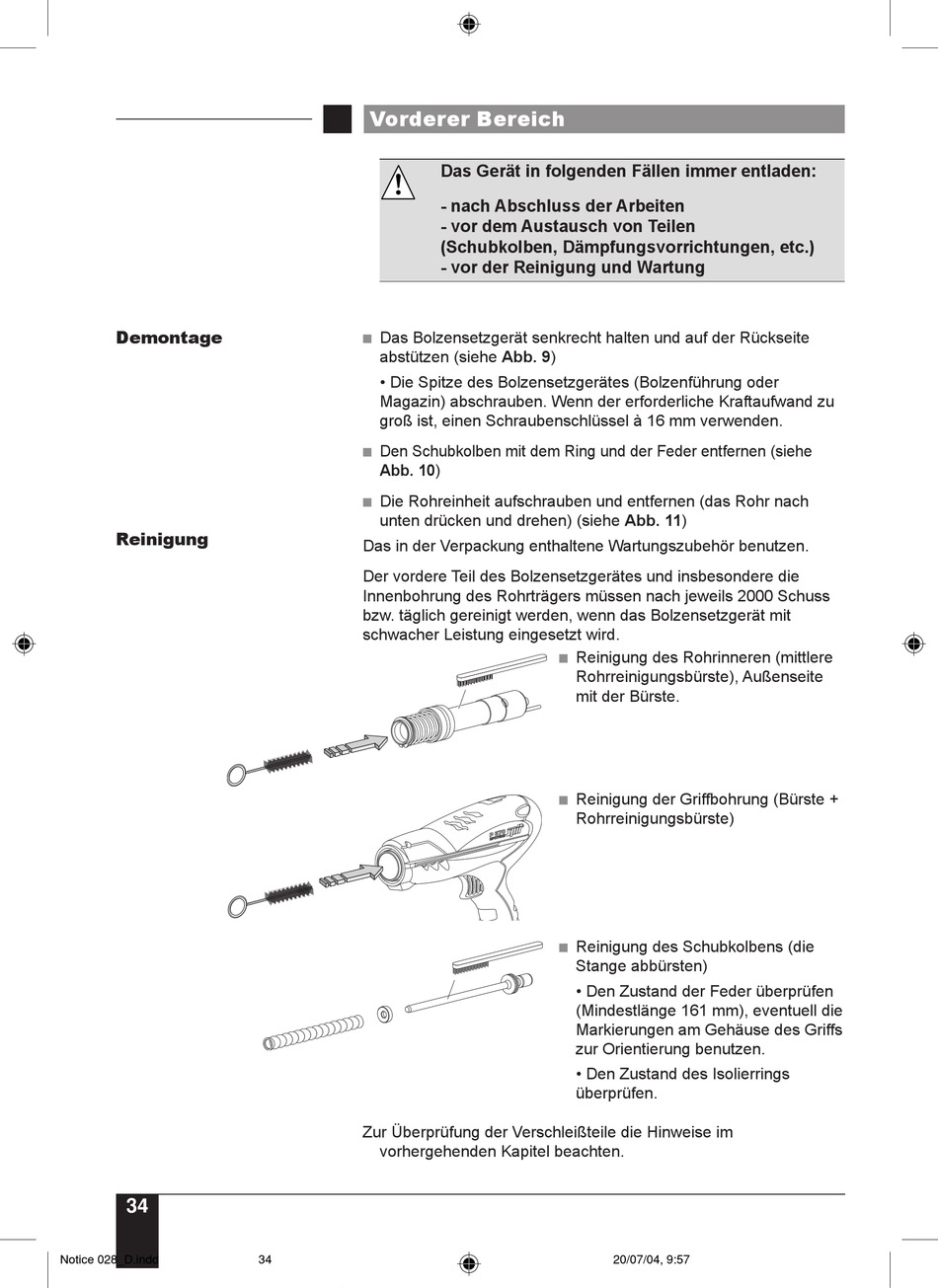

Vorderer Bereich - Spit Spitfire P370 Handbuch

Demontage
Reinigung
34
Notice 028_D.indd

Vorderer Bereich

Das Bolzensetzgerät senkrecht halten und auf der Rückseite

abstützen (siehe Abb. 9)
• Die Spitze des Bolzensetzgerätes (Bolzenführung oder
Magazin) abschrauben. Wenn der erforderliche Kraftaufwand zu
groß ist, einen Schraubenschlüssel à 16 mm verwenden.
Den Schubkolben mit dem Ring und der Feder entfernen (siehe

Abb. 10)
Die Rohreinheit aufschrauben und entfernen (das Rohr nach

unten drücken und drehen) (siehe Abb. 11)
Das in der Verpackung enthaltene Wartungszubehör benutzen.
Der vordere Teil des Bolzensetzgerätes und insbesondere die
Innenbohrung des Rohrträgers müssen nach jeweils 2000 Schuss
bzw. täglich gereinigt werden, wenn das Bolzensetzgerät mit
schwacher Leistung eingesetzt wird.
Zur Überprüfung der Verschleißteile die Hinweise im
vorhergehenden Kapitel beachten.
34
Das Gerät in folgenden Fällen immer entladen:
- nach Abschluss der Arbeiten
- vor dem Austausch von Teilen
(Schubkolben, Dämpfungsvorrichtungen, etc.)
- vor der Reinigung und Wartung
Reinigung des Rohrinneren (mittlere

Rohrreinigungsbürste), Außenseite
mit der Bürste.
Reinigung der Griffbohrung (Bürste +

Rohrreinigungsbürste)
Reinigung des Schubkolbens (die

Stange abbürsten)
• Den Zustand der Feder überprüfen
(Mindestlänge 161 mm), eventuell die
Markierungen am Gehäuse des Griffs
zur Orientierung benutzen.
• Den Zustand des Isolierrings
überprüfen.
