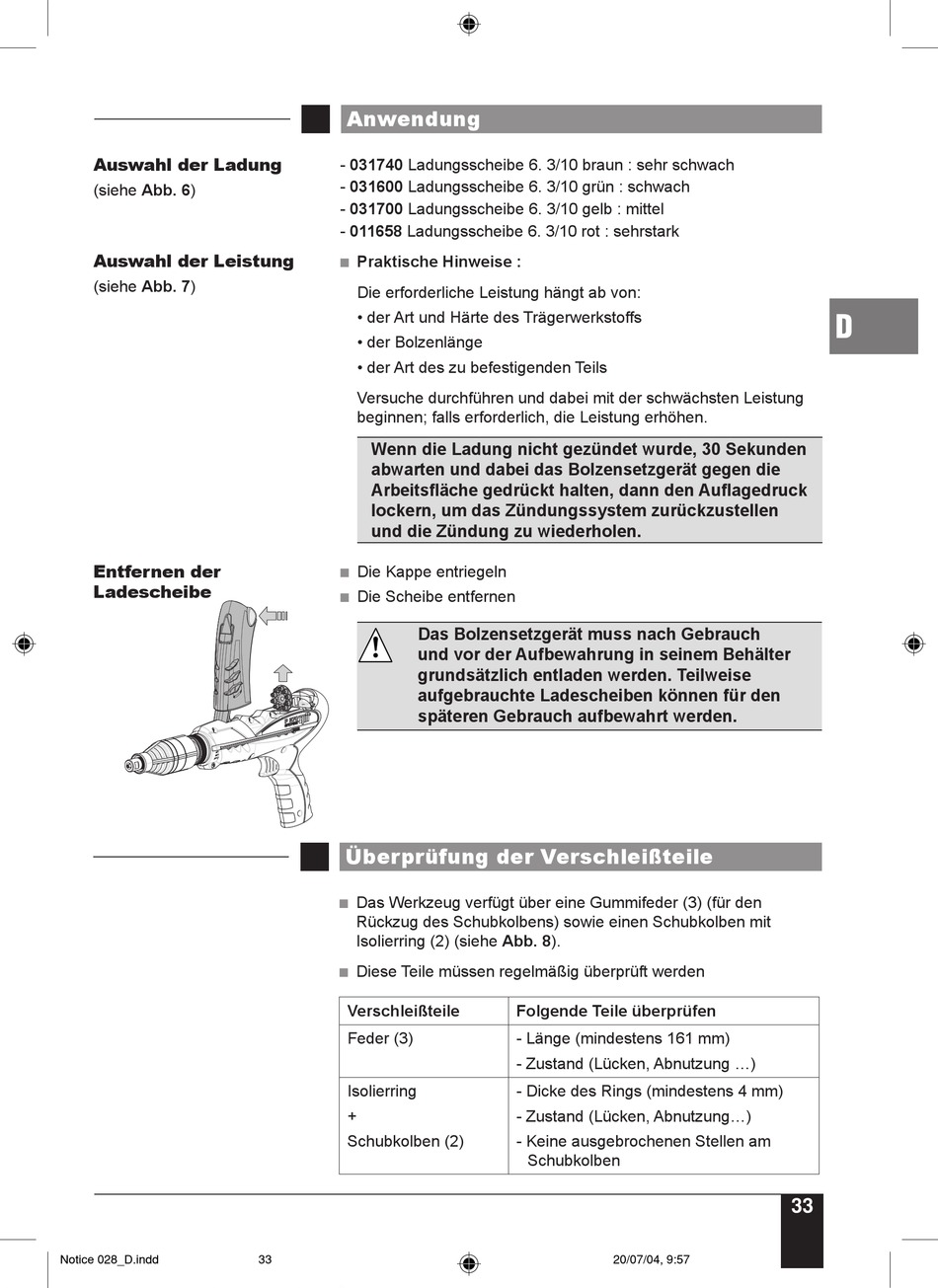

Überprüfung Der Verschleißteile - Spit Spitfire P370 Handbuch

Auswahl der Ladung
(siehe Abb. 6)
Auswahl der Leistung
(siehe Abb. 7)
Entfernen der
Ladescheibe
Notice 028_D.indd
Anwendung
- 031740 Ladungsscheibe 6. 3/10 braun : sehr schwach
- 031600 Ladungsscheibe 6. 3/10 grün : schwach
- 031700 Ladungsscheibe 6. 3/10 gelb : mittel
- 011658 Ladungsscheibe 6. 3/10 rot : sehrstark
Praktische Hinweise :

Die erforderliche Leistung hängt ab von:
• der Art und Härte des Trägerwerkstoffs
• der Bolzenlänge
• der Art des zu befestigenden Teils
Versuche durchführen und dabei mit der schwächsten Leistung
beginnen; falls erforderlich, die Leistung erhöhen.
Wenn die Ladung nicht gezündet wurde, 30 Sekunden
abwarten und dabei das Bolzensetzgerät gegen die
Arbeitsfläche gedrückt halten, dann den Auflagedruck
lockern, um das Zündungssystem zurückzustellen
und die Zündung zu wiederholen.
Die Kappe entriegeln

Die Scheibe entfernen

Das Bolzensetzgerät muss nach Gebrauch
und vor der Aufbewahrung in seinem Behälter
grundsätzlich entladen werden. Teilweise
aufgebrauchte Ladescheiben können für den
späteren Gebrauch aufbewahrt werden.
Überprüfung der Verschleißteile
Das Werkzeug verfügt über eine Gummifeder (3) (für den

Rückzug des Schubkolbens) sowie einen Schubkolben mit
Isolierring (2) (siehe Abb. 8).
Diese Teile müssen regelmäßig überprüft werden

Verschleißteile
Feder (3)
Isolierring
+
Schubkolben (2)
33
Folgende Teile überprüfen
- Länge (mindestens 161 mm)
- Zustand (Lücken, Abnutzung ...)
- Dicke des Rings (mindestens 4 mm)
- Zustand (Lücken, Abnutzung...)
- Keine ausgebrochenen Stellen am
Schubkolben
