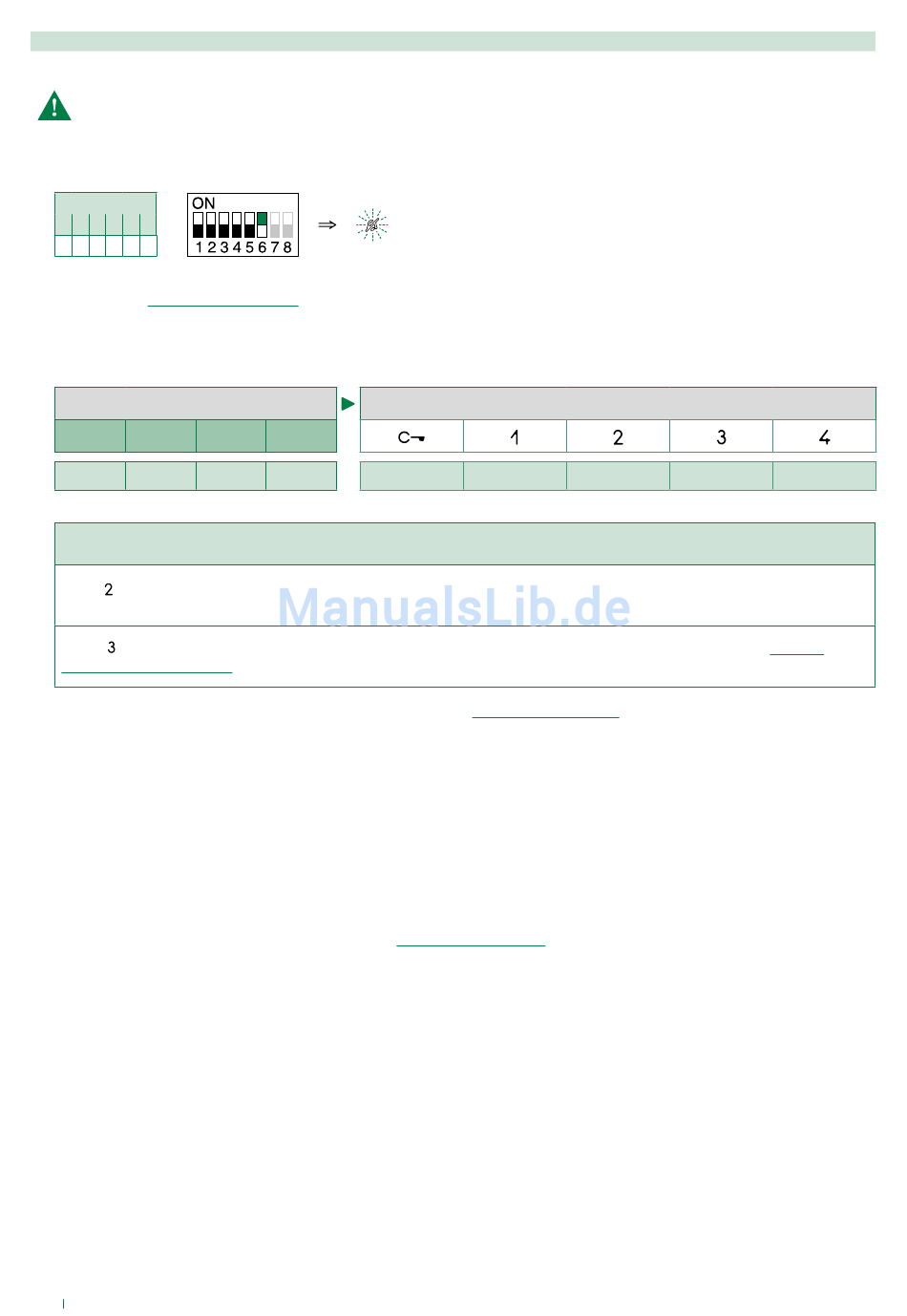

Modul für separate Kamera: Tastenprogrammierung
Die Einstellungen der DIP-Schalter notieren
1. Zum Aufruf der Programmierung den DIP-Schalter 6 von S2 auf die Kombination 1 stellen
» Die LED Ruftonabschaltung blinkt
DIP S2
1 2 3 4 5 6 S2
0 0 0 0 0 1
2. In der Tabelle „Basiskonfiguration"
Funktion Modul Videokamera (CAM) erscheint.
Beispiel
S2
DIP 1 DIP 2
1 1
Programmierungsbeispiel der Taste 2 Modul separate Videokameras mit allgemeiner Adresse und Taste 3 Modul
separate Videokameras mit Adresse 220
(Taste = CAMG) Die DIP 1-2-3-4 von S2 auf Kombination 0 0 1 0 stellen. Die DIP von S1 auf Kombination 11111111
stellen.
(Taste = CAM1) Die DIP 1-2-3-4 von S2 auf die Kombination 1 1 0 1 stellen und S1 mit Adresse 220 laut
Adressierung einstellen.
Die NICHT programmierten Tasten steuern die Funktionen
3. Die Taste, der die Funktion zugewiesen werden soll, kurz drücken
» Anzeige der korrekten Ausführung: die LED Türöffner blinkt für einige Sekunden und es ertönt ein Bestätigungston
» Fehlermeldung: die LED Audioblinkt für einige Sekunden und es ertönt ein akustisches Fehlersignal
4. Zum Beenden der Programmierung die DIP-Schalter 6 von S2 auf die Kombination 0 stellen
» Die LED Ruftonabschaltung erlischt
5. Am Ende der Programmierung die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1111 stellen. Die Einstellung des
Teilnehmercodes auf S1 wiederherstellen, siehe
16
eine Kombination wählen, in der für die Tasten, die programmiert werden sollen, die
DIP 3 DIP 4
Türöffner
0 1
TASTENPROGRAMMIERUNG
AI
„Basiskonfiguration"
Tabelle Adressierung.
CAMG CAM1
0000.
CAM2
Tabelle
