- Seite 1 TECHNISCHES HANDBUCH Videosprechstelle mit Freisprechfunktion Art. 6741W - Art. 6741W/BM Passion.Technology.Design.
-
Seite 2: Inhaltsverzeichnis
Bereichsprogrammierung ..............18 Änderung der Ruftöne des Monitors ............18 Reset der Programmierung ..............19 Kompatible zusätzliche Monitore ..........20 Art. 6741W (/BM) in Systemen mit 4888C / 4888CU ....20 Installationsregeln ..................20 Neue Seriennummer ab Version 053 ............20 Maximal zulässige Entfernungen ............21 Art. -
Seite 3: Beschreibung

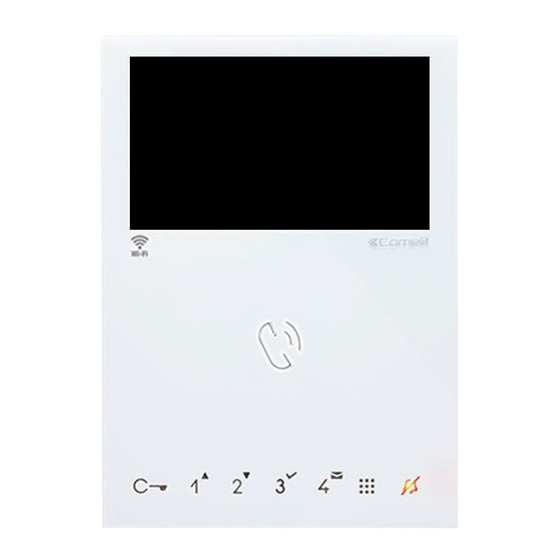

Die Monitore 6741W und 6741W/BM sind Farbvideo-Innenstellen mit Freisprechfunktion, die in Video-Türsprechanlagen mit 2-Draht-System installiert werden können und ausschließlich mit den Netzteilen 1209, 1210, 4888C und 4888CU kompatibel sind. Der Monitor ermöglicht es Ihnen in Kombination mit der COMELIT-App, Anrufe direkt mit dem Smartphone/Tablet, sowohl lokal, als auch remote zu beantworten. -
Seite 4: Technische Daten
Farben Farben Produktfarbe Weiß Weiß Technologie Sensitive Touch Serienmäßige Tastenzahl LED-Anzeige (n) Farbe der Hinterleuchtung Weiß Weiß WiFi Kompatibilität mit Comelit-App TECHNISCHE DATEN HARDWARE Abnehmbare Klemmen EINSTELLUNGEN Lautstärke Helligkeit ALLGEMEINE DATEN Produkthöhe (mm) Produktbreite (mm) Produkttiefe (mm) TECHNISCHE DATEN Versorgungsspannung... -
Seite 5: Installation
Installation Vor der endgültigen Installation der Monitore sicherstellen, dass das Gerät störungsfrei das WiFi-Signal empfängt: die Entfernung zwischen Router und Monitor, die Stärke und das Material der Wände können die Signalqualität beeinflussen. Das WLAN-Signal reicht nicht aus, um den korrekten Betrieb zu gewährleisten. Zwischen dem Router und dem Monitor muss ein WLAN-Repeater installiert werden, der das vom Monitor empfangene WLAN-Signal verstärkt. -
Seite 6: Demontage Des Monitors
Demontage des Monitors Ausbau der Klemme / Einbau der Klemme... -
Seite 7: Anschlüsse
Im Fall mehrerer Sprechstellen oder Monitor-Grundplatten mit dem gleichen Teilnehmercode ist die CFP Taste nur an eine Vorrichtung anzuschließen; sämtliche Vorrichtungen werden gleichzeitig klingeln. Funktionsweise Nach Anschluss an die Spannungsversorgung blinken die LEDs des Monitors 6741W (/BM): Vor der Verwendung des Geräts auf das Erlöschen (ca. 40 Sekunden) warten. Annahme eines eingehenden Rufs Die Sprechtaste berühren,... -
Seite 8: Touch-Tasten
Touch-Tasten Beschreibung f Drücken Sie 1 Mal die gewünschte Taste, um die zugeordnete Funktion aufzurufen. Warten Sie ca. 1 Sekunde, bevor Sie die gleiche Taste erneut drücken. Ein wiederholtes Drücken der gleichen Taste beendet den gesendeten Befehl. Sprechtaste Türöffnungsbefehl [programmierbar] Antriebssteuerung [programmierbar] Selbsteinschaltung **... -
Seite 9: Konfiguration
BUILDING-Modus: (S3) DIP 1= OFF √ Der BUILDING-Modus muss bei den von 4888C gespeisten Anlagen eingestellt werden, während bei den von 1210 gespeisten Anlagen der BUILDING-Modus einzustellen ist, wenn die Anzahl der 6741W (/BM)-Monitore größer als zehn (10) ist. In diesem Modus können Videosprechverbindungen lokal und remote vom Smartphone/Tablet angenommen werden. -
Seite 10: Adressen Der Steigleitung
Adressen der Steigleitung Siehe Tabelle NOTE • Im BUILDING-Modus wird empfohlen, Teilnehmercodes mit den niedrigsten Werten zu wählen. • Teilnehmercode *240 ist für die Pförtnerzentrale reserviert. -
Seite 11: Programmierbare Tasten
Programmierbare Tasten Legende Sprechverbindung Türöffner Relais Selbsteinschaltung CAMG Modul für separate Kamera mit allgemeiner Adresse CAM1 Modul separate Videokameras mit Adresse 220 CAM2 Modul separate Videokameras mit Adresse 221 Ruf an die Hauptzentrale Ruf an die Nebenzentrale Internruf, allgemein oder selektiv programmierbar. Standard: Einfamilienhaus Ruf Internruf, allgemein oder selektiv programmierbar. -
Seite 12: Erweiterte Konfigurationen
Erweiterte Konfigurationen Falls die Default-Konfigurationen (Tabelle „Basiskonfiguration“) nicht den Anforderungen entsprechen, können die Tasten wie folgt anders programmiert werden. Am Ende der Programmierung die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1111 stellen (Einstellung PROG). Bei dieser Einstellung der DIP-Schalter sind die Tasten für die programmierten Funktionen zuständig. Die NICHT programmierten Tasten steuern die Basisfunktionen 0000 (siehe „Basiskonfiguration“). -
Seite 13: Tastenprogrammierung
Tastenprogrammierung 1. Zum Aufruf der Programmierung den DIP-Schalter 6 von S2 auf die Kombination 1 stellen. » Die LED Ruftonabschaltung blinkt DIP S2 1 2 3 4 5 6 0 0 0 0 0 1 2. In der Tabelle „Basiskonfiguration“ eine Kombination wählen, in der für die zu programmierenden Tasten die Intercom- Funktion erscheint. -
Seite 14: Direkte Programmierung
Direkte Programmierung Ermöglicht die Programmierung der Interngespräche direkt an den Innensprechstellen. √ Erfordert 2 Installateure Phase 1: Programmierung aufrufen Installateur 1 und Installateur 2 führen an 2 Innensprechstellen folgende Arbeitsschritte aus: 1. Die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1111 stellen 2. -
Seite 15: Allgemeine Relaissteuerung, Codierte Relaissteuerung: Tastenprogrammierung
Allgemeine Relaissteuerung, codierte Relaissteuerung: Tastenprogrammierung Die Einstellungen der DIP-Schalter notieren 1. Zum Aufruf der Programmierung den DIP-Schalter 6 von S2 auf die Kombination 1 stellen » Die LED Ruftonabschaltung blinkt DIP S2 1 2 3 4 5 6 0 0 0 0 0 1 2. -
Seite 16: Modul Für Separate Kamera: Tastenprogrammierung
Modul für separate Kamera: Tastenprogrammierung Die Einstellungen der DIP-Schalter notieren 1. Zum Aufruf der Programmierung den DIP-Schalter 6 von S2 auf die Kombination 1 stellen » Die LED Ruftonabschaltung blinkt DIP S2 1 2 3 4 5 6 0 0 0 0 0 1 2. -
Seite 17: Andere Funktionen
Andere Funktionen 1. Zum Aufruf der Programmierung den DIP-Schalter 6 von S2 auf die Kombination 1 stellen » Die LED Ruftonabschaltung blinkt DIP S2 1 2 3 4 5 6 0 0 0 0 0 1 2. In der Tabelle eine Kombination wählen, in der die gewünschten/erforderlichen Funktionen für die zu programmierenden Tasten erscheinen. -
Seite 18: Bereichsprogrammierung
Bereichsprogrammierung Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wiederherstellen Die Arbeitsschritte 1 bis 4 ausführen DIP S2 Niedrigste Adresse 1 2 3 4 5 6 Bereich 0 0 0 0 1 0 Code einstellen, “Adressiertabelle” Höchste Adresse Bereich Aktivierung Bereich DIP OFF... -
Seite 19: Reset Der Programmierung
Reset der Programmierung Werkseitige Konfigurationen: • Tastenfunktionen abhängig von der Kombination der DIP 1-2-3-4 von S2; • Keine Intercom-Adresse; • Keine Funktion Bereich und niedrigste/höchste Adressen; DIP OFF • Reset der Ruftöne. Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wiederherstellen 5 sec S2 DIP DIP ON... -
Seite 20: Kompatible Zusätzliche Monitore
Bei von 4888C gespeisten Anlagen mit einem Revisionsindex zwischen 052 und 021 können bis zu 50 Monitore installiert werden. • Die Netzteile 4888C (4888CU) mit dem Revisionsindex vor 021 (014) sind nicht kompatibel für den Einsatz mit 6741W (/BM) und werden daher ausgetauscht. 4888C Seriennummer. -
Seite 21: Maximal Zulässige Entfernungen
Maximal zulässige Entfernungen DIP 1 1216 1214/2C 6741W 6741W/BM + 6710 4888C MONITORE / ART. 1229A MAX 4888CU 4680C 1595 A MAX. B MAX. F MAX. H MAX. Comelit Art. 4577/4579 1 mm (Ø 1,2 mm AWG 17) 200 m 200 m... -
Seite 22: Art. 6741W (/Bm) In Systemen Mit 1210
Art. 6741W (/BM) in Systemen mit 1210 Max. Anzahl der über Steigleitung gespeisten Haupt-Innensprechstellen mit demselben Teilnehmercode Verwendbare Rufwiederholungsgeräte 1229A Max. Anzahl von Innensprechstellen (einschließlich der (2) 4 Rufwiederholungsgeräte) mit demselben Teilnehmercode Max. Anzahl Innensprechstellen, die von Art. 1210 versorgt werden Maximal zulässige Entfernungen... -
Seite 23: Art. 6741W (/Bm) In Kit 8451V-Anlagen
Art. 6741W (/BM) in kit 8451V-Anlagen Max. Anzahl der über Steigleitung gespeisten Haupt-Innensprechstellen mit demselben Teilnehmercode Verwendbare Rufwiederholungsgeräte 1229A Max. Anzahl von Innensprechstellen (einschließlich der Rufwiederholungsgeräte) mit demselben Teilnehmercode Max. Anzahl Innensprechstellen, die von Art. 1209 versorgt werden Maximal zulässige Entfernungen MODALITÀ... -
Seite 24: Anschlusspläne
Anschlusspläne Anlage mit 4888C / 4888CU 6741W 1216 6741W/BM +6710 6741W 6741W/BM +6710 1214/2C 1234 67 S2: DIP7 OFF 1214/2C 1234 67 S2: DIP7 OFF Steuertaste lokaler Türöffner 4888C ~ 230V 4888CU 1595 120-230 V NC NO 4680C 33436 Steuertaste lokaler Türöffner... -
Seite 25: Anlage Mit 1210
Anlage mit 1210 1216 6741W 6741W/BM +6710 6741W 1214/2C 6741W/BM +6710 1234 67 1214/2C 1234 67 S2: DIP7 ON S2: DIP7 ON 1210 110-240V 4681 33436 Steuertaste lokaler Türöffner Kit 8451V: Basisanlage für Einfamilienhaus 1209 6741W 6741W/BM +6710 Address 1234 67... -
Seite 26: 6741W (/Bm) Und 1 Zusatzmonitor In Kaskadenschaltung
6741W (/BM) und 1 Zusatzmonitor in Kaskadenschaltung 1216 1214/2C 6741W 6741W/BM+6710 1214/2C Kompatible zusätzliche Monitore (Seite 20) 6741W (/BM) und 1 Zusatzmonitor in Kaskadenschaltung 1216 1 2 3 4 6 7 6741W 6721W 6741W/BM+6710 6721W/BM +6710 1214/2C Die Zusatzmonitore Art. 6721W/BM schließen nicht die Grundplatte ein... -
Seite 27: Anlagenleistungen Und Installationspläne
Anlagenleistungen und Installationspläne Klicken Sie für weitere Informationen über die Anlagenleistungen und für die Anzeige der Installationspläne auf den Anlagetyp, der am besten Ihren Vorstellungen und Ihrem Bedarf entspricht: • Audio-/Videoanlagen Building KIT für die Installation von Audio-/Videoanlagen des Typs Mehrfamilienhaus •... - Seite 28 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
