Installateurhandbuch
NIBE FLM
Abluftmodul
IHB DE 0933-1
031373

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe FLM

Inhaltszusammenfassung für Nibe FLM

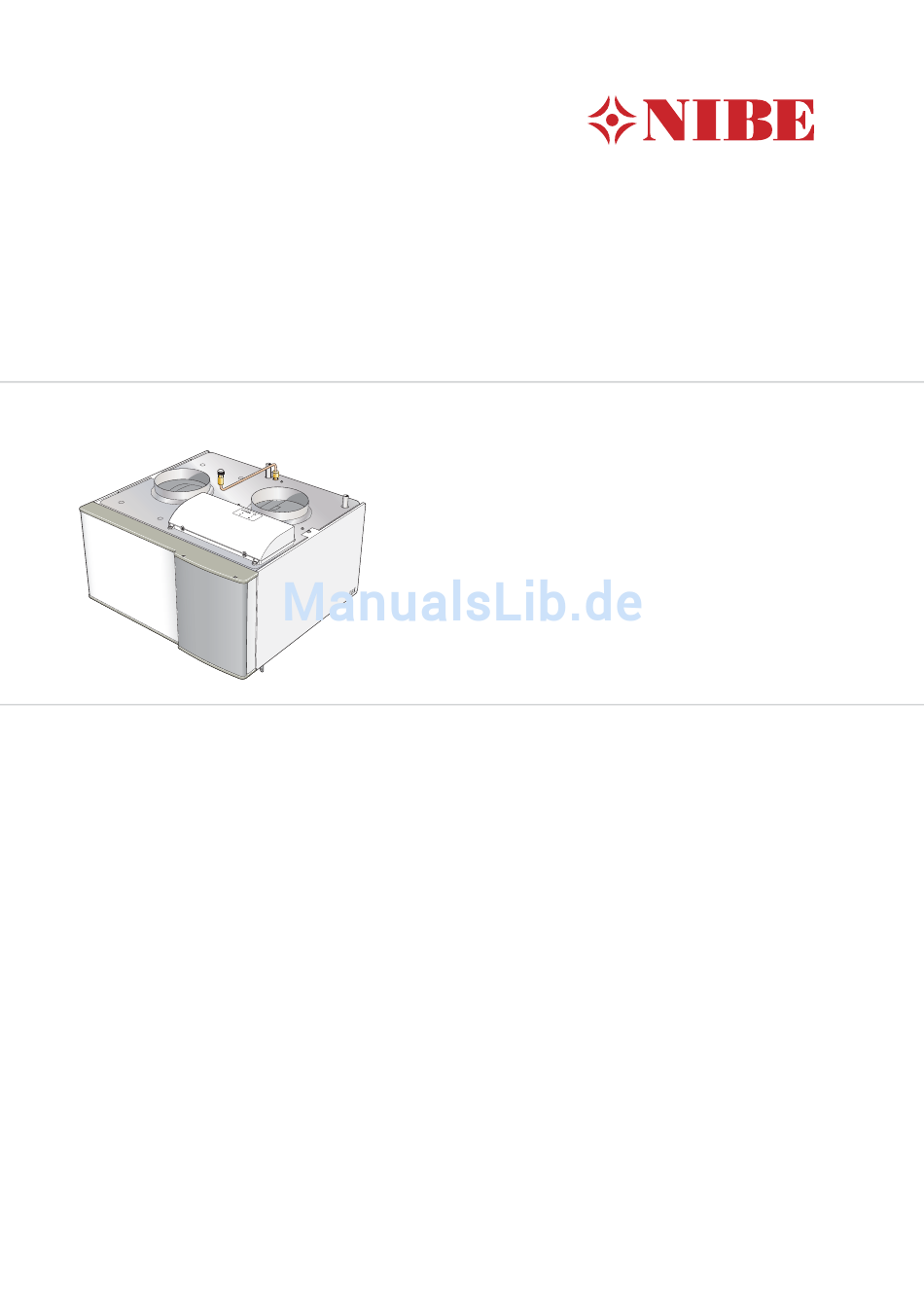

  • Seite 1 Installateurhandbuch NIBE FLM Abluftmodul IHB DE 0933-1 031373...
  • Seite 2 10–25* (50) (50)

  • Seite 3: Inhaltsverzeichnis

    Fehlersuche 9 Zubehör Allgemeines zu Rohranschlüssen Maße und Rohranschlüsse Konsolen und Abdeckbleche Wärmequellenseite 10 Technische Daten Kondenswasserschlauch Allgemeines zum Ventilationsanschluss Maße und Abstandskoordinaten Luftvolumenströme Technische Daten Justierung der Ventilation Schaltplan 5 Elektrische Anschlüsse Sachregister Allgemeines Anschlüsse NIBE FLM Inhaltsverzeichnis |...

  • Seite 4: Wichtige Informationen

    Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Produkt spielen können. Technische Änderungen vorbehalten! ©NIBE 2008. Symbole ZUR BEACHTUNG! Dieses Symbol kennzeichnet Tipps, die die Bedienung vereinfachen. Hinweis: Dieses Symbol kennzeichnet eine Gefahr für Personen und Maschinen. Kapitel 1 | Wichtige Informationen NIBE FLM...
  • Seite 5 Ventilation (Seite 12) Einstellung des Luftvolumenstroms Abluft Wärmequellenseite (Seite 9) Rückschlagventil System gespült System entlüftet Frostschutzmittel Ausdehnungsgefäß Schmutzfilter Sicherheitsventil Absperrventile Umwälzpumpe eingestellt Kondensatauffangwanne kontrollieren Einstellventil Strom (Seite 13) Angeschlossene Spannungsversor- gung 230 V Gruppensicherungen NIBE FLM Kapitel 1 | Wichtige Informationen...

  • Seite 6: Kontaktinformationen

    Tel: +43 (0)7662 8963-0 Fax: +43 (0)7662 8963-44 E-mail: mail@knv.at www.knv.at NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) 647 00 30 Fax: (52) 647 00 31 E-mail: info@nibe.ch www.nibe.ch Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou Tel: +420 326 373 801 Fax: +420 326 373 803 E-mail: nibe@nibe.cz www.nibe.cz...

  • Seite 7: Lieferung Und Transport

    Beiliegende Komponenten Das Abluftmodul muss trocken transportiert und gelagert werden. Aufstellung NIBE FLM wird auf einer Erdwärmepumpe oder freiste- hend an Konsolen montiert. Geräusche von der Umwälz- pumpe oder vom Ventilator können zur Konsole übertra- Einstellventil Ø 15 mm Rückschlagventil Ø 32 mm gen werden.

  • Seite 8: Konstruktion Des Abluftmoduls

    3 Konstruktion des Abluftmoduls BT21 XL32 QM21 XL31 PF 1 HQ10 AA100 BT20 AA5-S2 BT26 BT27 EP16 XL40 Kapitel 3 | Konstruktion des Abluftmoduls NIBE FLM...
  • Seite 9 Abluftmodul Elektrische Komponenten Zubehörkarte NIBE FLM AA5-S2 DIP-Schalter AA100 Verbindungskarte Rohranschlüsse Schalter, Stellung 0 - 1, Hauptschalter Anschluss, Wärmequellenmedium ein, Klemmring Schalter, Stellung 0 - 1, Umwälzpumpe Ø 15 mm Regler Anschluss, Wärmequellenmedium aus, Klemmring Anschlusskabel mit Stecker Ø 15 mm...

  • Seite 10: Rohr- Und Ventilationsanschlüsse

    Der Rohranschluss muss gemäß den geltenden Vorschrif- ten vorgenommen werden. Die minimal zulässige Eintrittstemperatur des Wärmequel- lenmediums beträgt -5 °C. Symbolschlüssel Symbol Bedeutung Absperrventil Rückschlagventil Regelventil Sicherheitsventil Fühler Ausdehnungsgefäß Manometer Umwälzpumpe Misch-/Umschaltventil Schmutzfilter Ventilator Verdichter Wärmetauscher Kapitel 4 | Rohr- und Ventilationsanschlüsse NIBE FLM...

  • Seite 11: Wärmequellenseite

    Die Entlüftung wird per Entlüftungsventil (QM21) ausgeführt. Bei der Entlüftung muss der Schalter für die Umwälzpumpe (SF2) in die Stel- lung ”0” gebracht werden. Volumen des Wärmequellenmed 100 200 500 600 700 800 900 1000 NIBE FLM Kapitel 4 | Rohr- und Ventilationsanschlüsse...

  • Seite 12: Anschluss An Eine Andere Wärmepumpe

    2. Schließen Sie Wärmequellen- und Ventilationsrohre 2. Nehmen Sie die Oberseite von F1145/F1245 ab (mit 6 Schrauben befestigt). 3. Montieren Sie NIBE FLM von oben und schieben Sie die Einheit zurecht. 4. Befestigen Sie NIBE FLM mit den 2 beiliegenden Schrauben.

  • Seite 13: Kondenswasserschlauch

    Kondenswasserschlauch 1. Verbinden Sie den Kondenswasserschlauch mit dem Tropfschalenabfluss (XL40). 2. Formen Sie den Schlauch so, dass ein Wasserver- schluss entsteht (siehe Abbildung). Wenn NIBE FLM mit F1245 verbunden wird, können Schlauch und Wasserverschluss in der Wärmepumpenisolierung untergebracht werden. 3. Verlegen Sie den Schlauch zu einem Bodenabfluss o.s.ä.

  • Seite 14: Allgemeines Zum Ventilationsanschluss

    Allgemeines zum Ventilations- Luftvolumenströme anschluss NIBE FLM ist so anzuschließen, dass die gesamte Abluft, abgesehen von der Dunstabzugshaube (Küchenabzug), Die Ventilationsinstallation muss gemäß den geltenden durch den Wärmetauscher (EP16) im Abluftmodul strömt. Vorschriften ausgeführt werden. Gemäß geltender Norm beträgt der minimale Luftvolu- Um zu vermeiden, dass Laufgeräusche der Ventilatoren...

  • Seite 15: Elektrische Anschlüsse

    F1245 Anschluss an F1145/F1245 Wenn NIBE FLM zusammen mit F1145/F1245 montiert wird, kann die Stromversorgung für NIBE FLM mit der Klemme in der Wärmepumpe verbunden werden. In diesem Fall wird der Stopfen vom Anschlusskabel (W1) abgenommen und das Kabel an der Grundkarte (AA2) mit Klemme X1:4-6 verbunden.
  • Seite 16 Anschluss des Abluft- moduls an einer geerdeten 1-phasigen Steckdose oder per Festinstallation. Bei einer Festinstallation muss vor NIBE FLM ein allpoliger Schalter mit mindestens 3 mm Schaltkontaktabstand installiert werden. Bei der Installation mit einer anderen Wärmepumpe wird das Steuerkabel (W6) nicht angeschlossen.

  • Seite 17: Inbetriebnahme Und Einstellung

    Schalter für die Umwälzpumpe (SF2) in die Stel- 8. Entlüften Sie das Wärmequellensystem per Entlüf- lung ”0” gebracht werden. tungsventil (QM21) an NIBE FLM. 9. Schließen Sie die Ventile am Auffüllanschluss. 10. Öffnen Sie das Dreiwegeventil am Auffüllanschluss. NIBE FLM...

  • Seite 18: Inbetriebnahme Und Kontrolle

    Start mit F1145/F1245 Start mit anderer Wärmepumpe 1. Bringen Sie den Hauptschalter (SF1) und den Schalter für die Umwälzpumpe (SF2) an NIBE FLM in die Stel- 1. Bringen Sie den Hauptschalter (SF1) und den Schalter lung "1". für die Umwälzpumpe (SF2) in die Stellung "0".

  • Seite 19: Lüftung Einstellen

    0°C. Beauftragen Sie eine Ventilationsjustierung, um die Einstellung abzuschließen. Je nach Luftvolumenstrom liegt der Durchfluss des Wär- mequellenmediums in NIBE FLM zwischen 0,1 l/s (360 l/h) und 0,15 l/s (540 l/h) bei der o.g. Temperaturdifferenz. Luftstrom Verfügbarer Tillgänglig...

  • Seite 20: Einstellung Der Pumpengeschwindigkeit

    Schalter für die Umwälzpumpe (SF2) in die Stel- lung ”0” gebracht werden. Betriebsschalter Druck Druckverlust Umwälzpumpe Tryck (kPa) (kPa) Fluss Flöde (l/h) 1000 1200 (l/h) Leistung Leistung Umwälzpumpe Effekt Fluss Flöde (l/h) 1000 1200 (l/h) Kapitel 6 | Inbetriebnahme und Einstellung NIBE FLM...

  • Seite 21: Service

    7 Service Servicemaßnahmen Starthilfe für Umwälzpumpe (GP2) 1. Stellen Sie NIBE FLM aus, indem Sie den Schalter (SF1) in die Stellung "0" bringen. 2. Nehmen Sie die Frontabdeckung ab. 3. Entfernen Sie den Ventilator. 4. Lösen Sie die Entlüftungsschraube mit einem Schraubendreher.

  • Seite 22: Komfortstörung

    Fehlerursache zu ermitteln. Fehlersuche Alarmverwaltung (F1145/F1245) Wenn die Betriebsstörung nicht auf dem Display ange- zeigt wird oder NIBE FLM nicht mit F1145/F1245 verbun- den ist, kann folgender Tipp hilfreich sein: Niveauwächter KT Grundlegende Maßnahmen Führen Sie zunächst eine Kontrolle auf folgende mögliche...

  • Seite 23: Luftgeräusche

    Wenn NIBE FLM mit F1145/F1245 verbunden ist: Rufen Sie Menü 1.2 auf und wählen Sie "normal" aus. Wenn NIBE FLM mit einer anderen Wärmepumpe verbunden ist: Kontrollieren Sie den Regler (SF3). Externer Schaltkontakt zur Änderung der Ventilator- geschwindigkeit aktiviert. Kontrollieren Sie eventuelle externe Schaltkontak- Ventilator (HQ10)blockiert.

  • Seite 24: Zubehör

    9 Zubehör Konsolen und Abdeckbleche Zur Wandbefestigung von NIBE FLM. Art.nr. 037 399 Kapitel 9 | Zubehör NIBE FLM...

  • Seite 25: Technische Daten

    10 Technische Daten Maße und Abstandskoordinaten Ø160 NIBE FLM Kapitel 10 | Technische Daten...

  • Seite 26: Technische Daten

    Versorgungsspannung 230, 50 Hz Max. Antriebsleistung Ventilator Antriebsleistung Umwälzpumpe Max. Luftstrom Schutzklasse IP 21 Schallleistungspegel* dB (A) 36-46 Art. nr. 067 011 * A-bewerteter Schallleistungspegel (LwA). Der Wert va- riiert je nach Ventilatorkurve. Kapitel 10 | Technische Daten NIBE FLM...

  • Seite 27: Schaltplan

    Schaltplan NIBE FLM Kapitel 10 | Technische Daten...

  • Seite 28: Sachregister

    Beiliegende Komponenten, 5 Luftvolumenströme, 12 Maße und Abstände, 23 Maße und Rohranschlüsse, 8 Rohranschlüsse Symbolschlüssel, 8 Rohr- und Ventilationsanschlüsse, 8 Allgemeines zum Ventilationsanschluss, 12 Allgemeines zu Rohranschlüssen, 8 Dunstabzugshaube, 12 Justierung der Ventilation, 12 Kondenswasserschlauch, 11 Kapitel 11 | Sachregister NIBE FLM...
  • Seite 29 NIBE FLM Kapitel 11 |...
  • Seite 30 Kapitel 11 | NIBE FLM...
  • Seite 32 NIBE AB Sweden Järnvägsgatan 40 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu...
