Handteil: Beschreibung; Lieferumfang - Relyon Plasma Plasmatool Montageanleitung

10 Griff (ausziehbar) für rollenden Transport
11 Arretierbügel für ausziehbaren Griff
12 Sicherung F1 (siehe 3.1 Technische Daten)
2.2.3

Handteil: Beschreibung

8

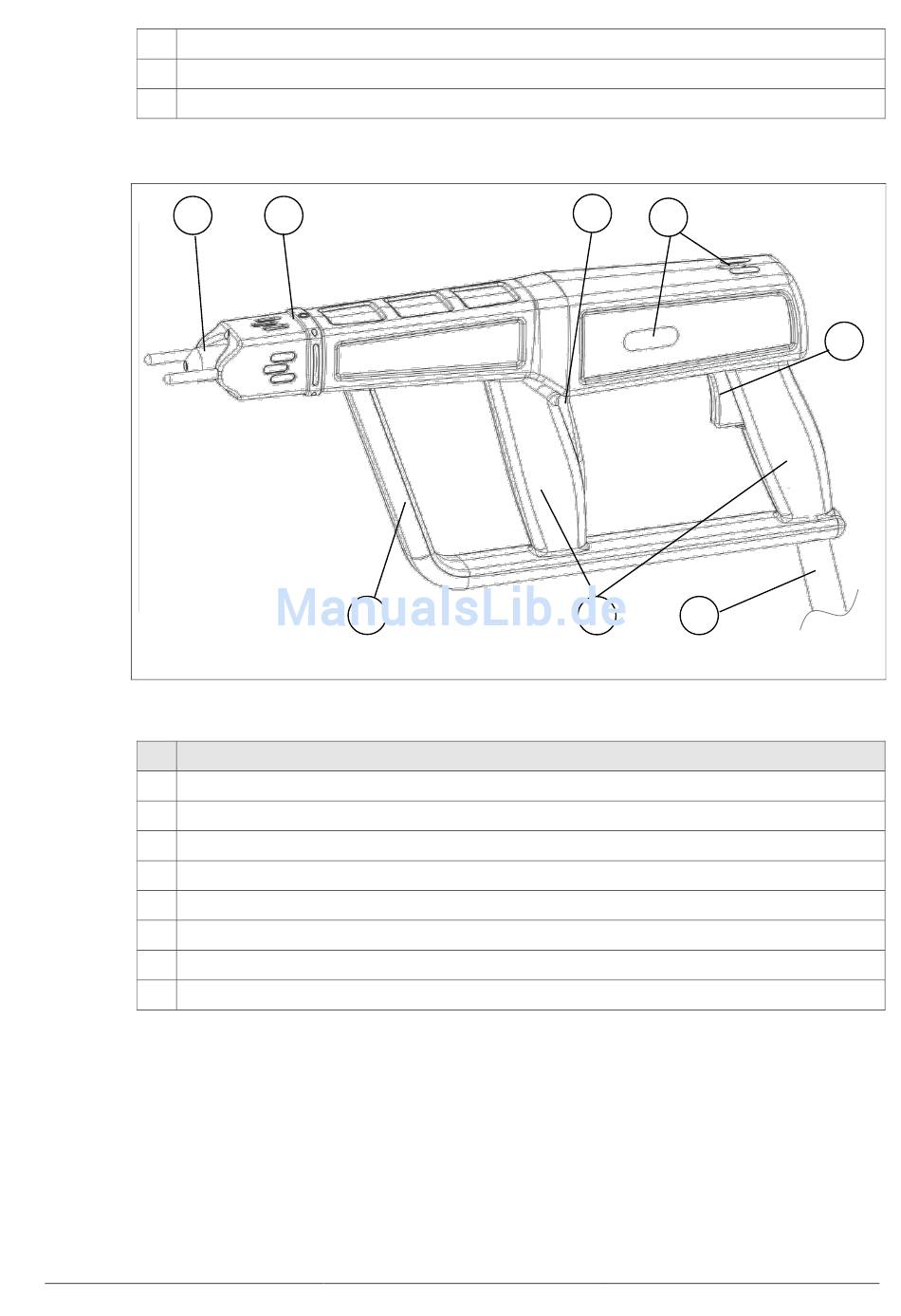

Abb.: Schematische Darstellung des Handteils
Nr. Bauteil
1 Haltegriffe
2 Schutzbügel
Taster „Bodenteil starten"
3
Taster „Plasmaerzeugung starten"
4
Signalleuchte „Bodenteil bereit"
5
6 Schlauchpaket
7 Abstandhalter
8 Plasmadüse
2.3

Lieferumfang

Der Lieferumfang umfasst die folgenden Komponenten:
•
Gerät plasmatool (Bestehend aus Bodenteil und Handteil mit Abstandhalter)
•
Netzanschlusskabel
•
Betriebsanleitung
BA-PLASMATOOL_DE / F0353700
7
2
November 2017
3
5
1 6
4
