7. Standard Schaltfeld IT 5700 mit Warmwasserbereitung
7.1

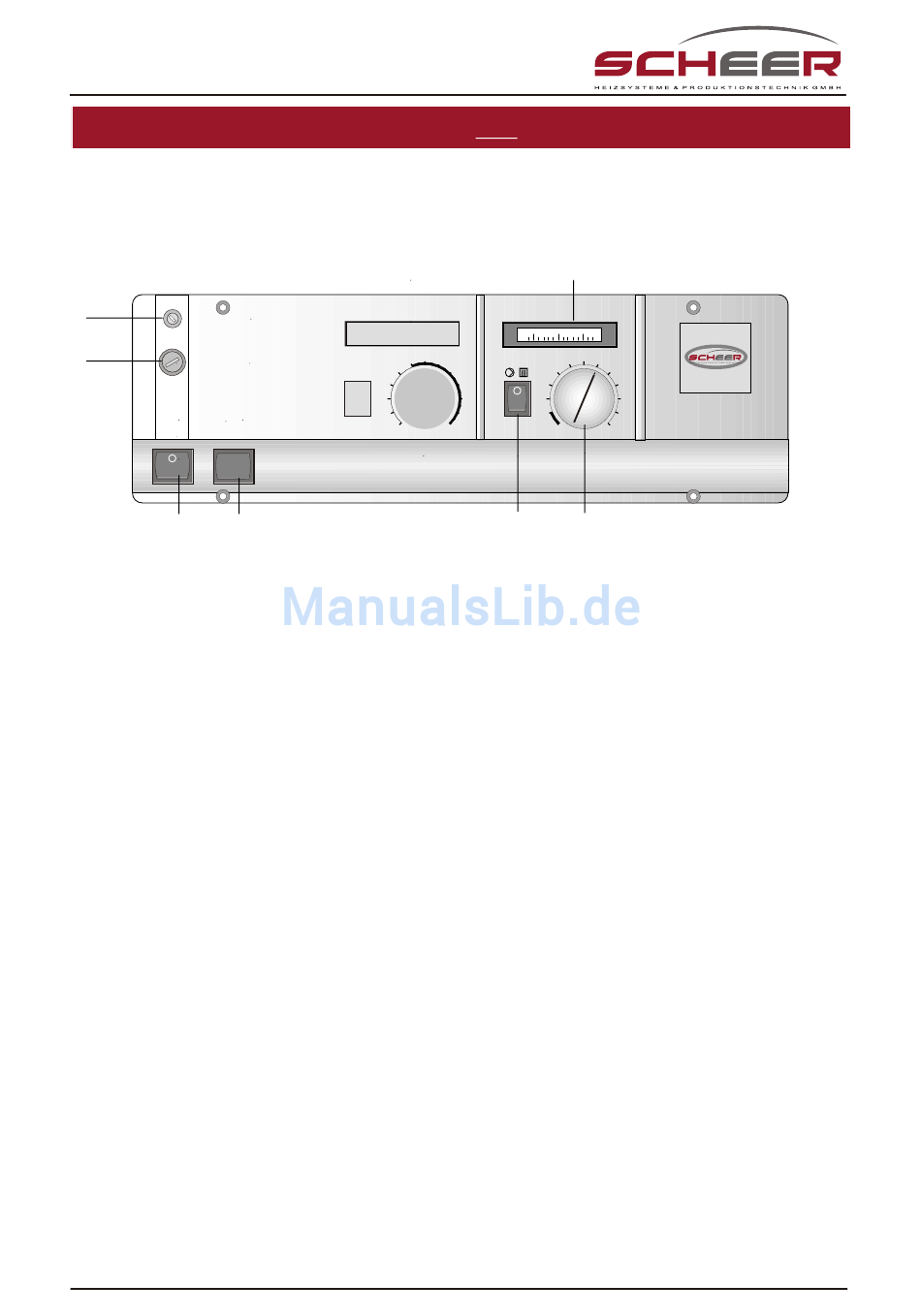

Aufbau und Bedienelemente

1
2
TÜV
I
3 4
1 Sicherung: Diese schützt das Kesselschaltfeld vor Überstrom. Die
Sicherung kann nach Öffnen der Abdeckkappe ausgewechselt werden.
Konsultieren sie nach mehrfachem Auslösen der Sicherung auf
jeden Fall ihren Heizungsspezialisten!
2 Sicherheits-Temperaturbegrenzer STB: Der STB ist nach Öffnen
der Abdeckklappe zugänglich. Nach mehrfachem Auslösen sollte ein
Heizungsspezialist herangezogen werden, um die Anlage auf
Fehlfunktion zu untersuchen.
3 Hauptschalter: Mit dem Hauptschalter kann die gesamte Anlage
stromlos geschaltet werden. Schalterstellung O = AUS;
Schalterstellung I = EIN
4 TÜV - Taste: Hiermit wird der STB geprüft. Von Vorteil ist es, wenn
dabei die Heizkreispumpe ausgeschaltet ist.
5 Heizkreispumpen - Schalter: Mit dem Heizkreispumpen - Schalter
kann die Heizkreisumwälzpumpe an- bzw. ausgeschaltet werden.
Schalterstellung O = AUS; Schalterstellung I = EIN
6 Vorwähltemperatur Heizkessel: Mit dem Drehknopf kann die
Abschalttemperatur für den Heizkessel eingestellt werden. Wenn die
eingestellte Temperatur erreicht ist, schaltet der Brenner ab. Die
Abschalttemperatur ist von 40 - 95°C stufenlos einstellbar.
7 Thermometer Heizkesseltemperatur: An dem Thermometer ist
Die vorhandene Heizkesseltemperatur abzulesen.
10
It-CONTROL
60
70
50
80
90
40
www.scheer-heizsysteme.de
7
40 60 80
C C
60 70
50 80
I
40 90
5 6
