Einstellung; Schaltplan Kesselschaltfeld - Scheer SNK-LN Trend Garant Montage- Und Betriebsanleitung

Niedertemperaturkessel
SNK-LN Trend Garant
CE -0032 AT KD 0610
6.2

Einstellung

Die Einstellung
Warmwasserbereitung beschrieben.
Mit dem Hauptschalter (Pos.3) wird die komplette Anlage ein- bzw. ausgeschaltet
(Schalterstellung I = EIN; Schalterstellung O = AUS).
Der Brenner wird
automatisch zu- bzw. abgeschaltet.
Um den Heizbetrieb zu starten wird der Hauptschalter auf EIN gestellt. Den
Heizkreispumpen-Schalter (Pos.5) ebenfalls auf Schalterstellung I stellen. Somit
wird das im Heizkessel erwärmte Wasser in den Heizkreislauf gefördert. Die
Heizkreispumpe läuft nur, wenn die Kesselminimaltemperatur von ca. 37°C
überschritten ist. Durch Vorwählen einer Heizkesselsolltemperatur (drehen am
Drehknopf Pos. 6) wird die Behaglichkeit eingestellt.
Die momentane Heizkesseltemperatur kann an dem Heizkesselthermometer
(Pos.7) abgelesen werden.
6.3

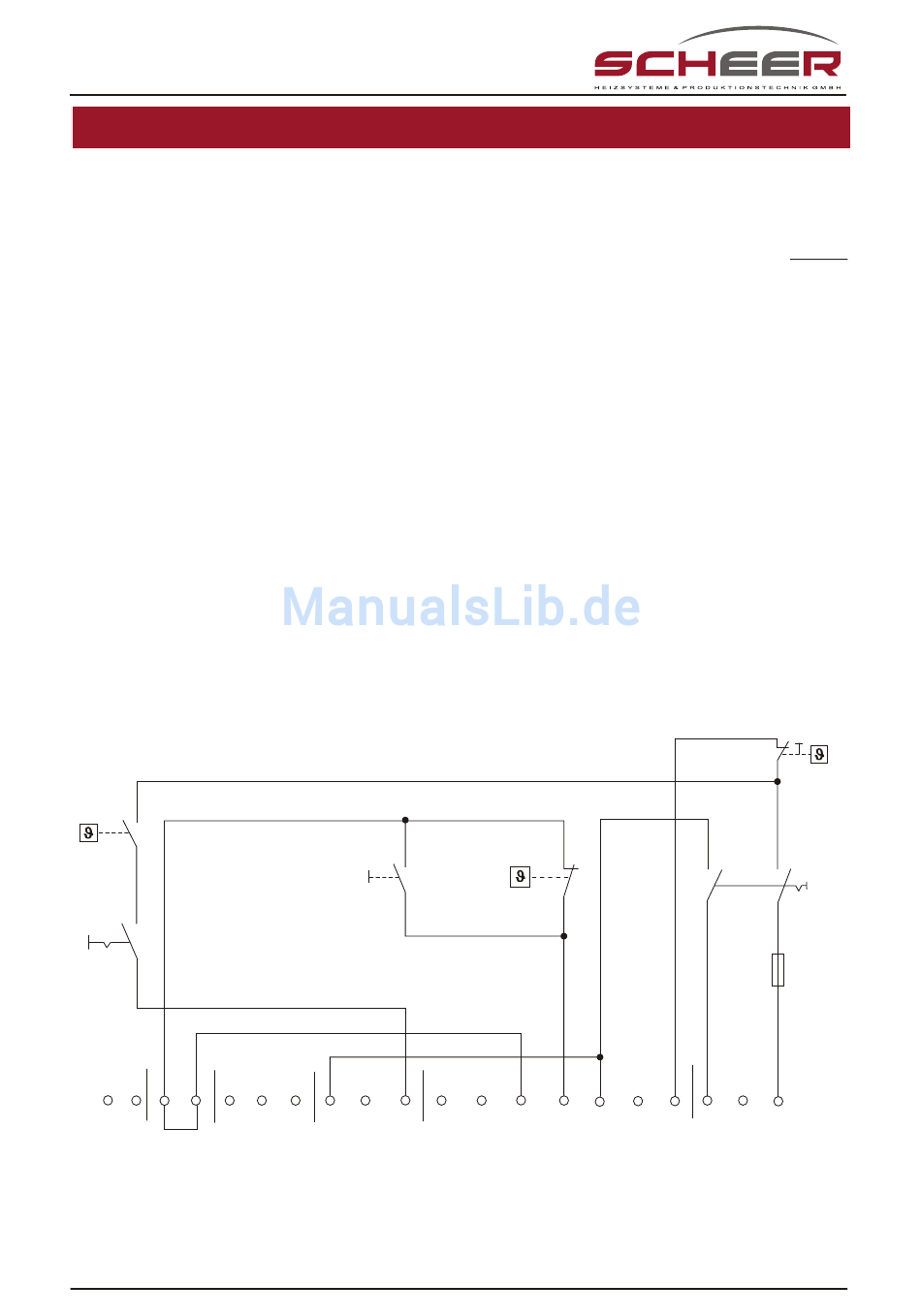

Schaltplan Kesselschaltfeld

2 2
C C
Freigabe- Freigabe-
thermostat thermostat
37°C 37°C
Schalter Schalter
UP-Heizung UP-Heizung
K2 K2 K1 K1 N N
UP-Speicher UP-Speicher
ist für das Standard
entsprechend
TÜV TÜV
PE PE L L N N PE PE L L
UP-Heizung UP-Heizung
www.scheer-heizsysteme.de
Schaltfeld
der eingestellten
1 1
C C
Kesselregler Kesselregler
40 - 95°C 40 - 95°C
B4 B4 S3 S3 T2 T2 T1 T1 N N
Brenner Brenner
IT 5700 ohne
Heizkesseltemperatur
1 1
C C
STB STB
100°C 100°C
Haupt- Haupt-
schalter schalter
2-pol. 2-pol.
Sicherung Sicherung
6,3 A m. 6,3 A m.
PE PE L L PE PE L L
N N
Netz Netz
230 V ~ 230 V ~
9
