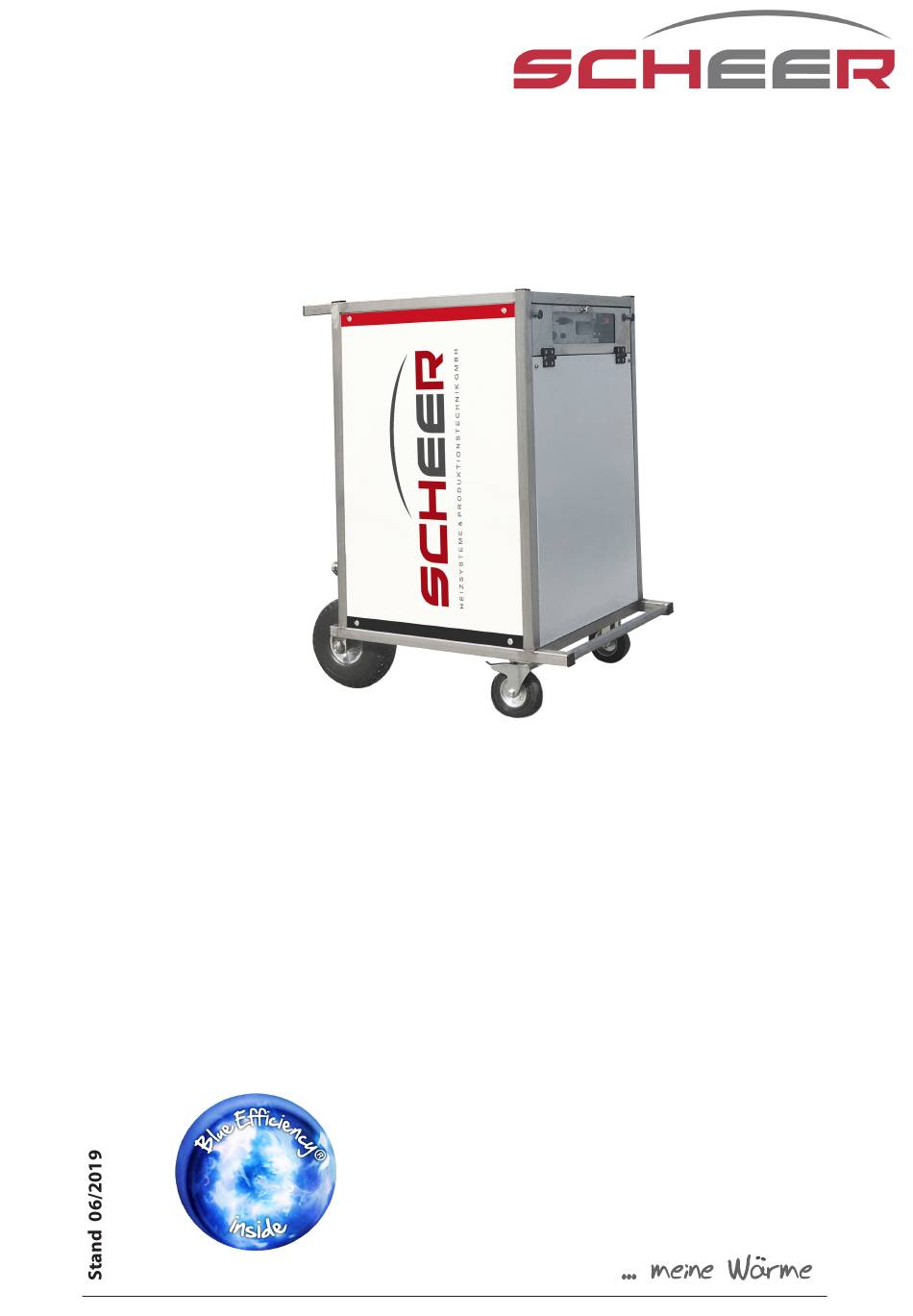

- Seite 1 Bedienungsanweisung MH 5 heater to move® MH 10 Innovative Heizsysteme...
-
Seite 2: Einführung
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank dass Sie sich zum Kauf unseres heater to move® entschieden haben. Mit dem Erwerb des heater to move® haben Sie sich den zur Zeit zukunftssichersten und effizientesten Stand der Heiztechnik gesichert. Die innovative und preisgekrönte Technik des Gerätes mit seinem Brenner „Blue Efficiency®“ bietet Ihnen einen besonders bediener- und wartungsfreundlichen Betrieb sowie ein Höchstmaß... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung Inhaltsverzeichnis Technische Daten Brenner Technische Daten Heizkessel Abmessungen Heizkessel Warn- u. Sicherheitshinweise (Erläuterung) Warn- u. Sicherheitshinweise Allgemeine Betriebshinweise Transport, Lagerung und Aufbau Inbetriebnahme Befüllung und Entlüftung Einstellung Kessel Abbau und Einlagerung Störungstabellen Störungstabelle Allgemein Störungstabelle Kessel Störungstabelle Brenner... -
Seite 4: Technische Daten Brenner
Technische Daten Brenner BlauthermDUO BE Der BlauthermDUO BE ist ein Öl-Gebläse-Brenner. Er verfügt über eine automatische Höhenlagenkontrolle bis 2000m über dem Meeresspiegel und ist mit der SCHEER (Präzisions-) Federtechnik im Düsenstock ausge- stattet. Blautherm DUO BE Brennertyp... -
Seite 5: Technische Daten Heizkessel
Technische Daten Heizkessel Bezeichnung Einheit Wert BE / SBN - 45 - MHF Art der Feuerstätte Niedertemperaturkessel Brennstoff Heizöl nach DIN 51603 Nennwärmeleistung CE-Kennzeichnung CE-0045CMKD 2340 (gemäß Ölgeräte-Richtlinie) Zul. Vorlauftemperatur °C (=Absicherungstemperatur) Zul. Betriebsdruck Heizgasseitiger Widerstand mbar 0,30 Anrechenbare Restförderhöhe... -
Seite 6: Abmessungen Heizkessel

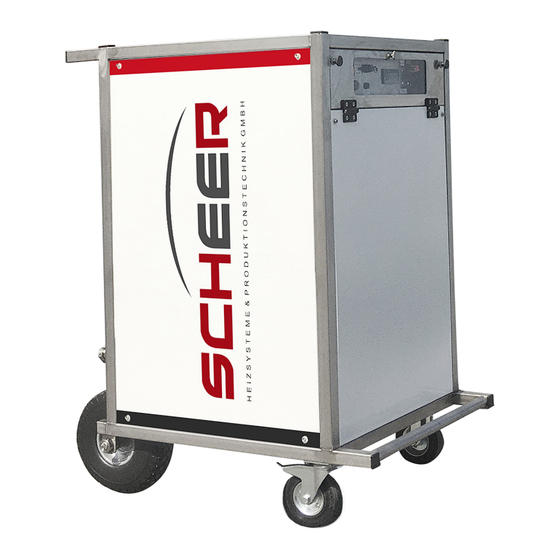

Abmessungen Heizkessel Tankeinfüllstutzen Handlauf Tankanzeige Elektronische Regelung Rahmenkonstruktion aus 30x30 Vierkantrohr Kesselunit Tank 40L Ausdehnungsgefäß Handlauf Vollgummiräder Ø260 Vorlaufrollen mit Bremse Leergewicht gesamt 110 Kg Abdeckklappe Vorlauf-/ Regelung Rücklaufanschluss Verbrennungsschutz Abgasrohr Befüll- und Ablasshahn www.scheer-heizsysteme.de... -
Seite 7: Warn- U. Sicherheitshinweise (Erläuterung)
Der unsachgemäße Einbau oder eine unsachgemäße Reparatur des Heizsystems kann Feuer verur- sachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch kommt es zu schweren oder tödlichen Verletzungen. • Nur von SCHEER geschultes Personal den Einbau oder die Reparaturen vornehmen lassen. • Alle Einbau- und Reparaturanleitungen befolgen. •... -
Seite 8: Warn- U. Sicherheitshinweise
• Das Einbauen von nicht-original Ersatzteilen Allgemeine Betriebshinweise Bitte beachten Sie bei der Nutzung Ihres heater to move noch folgende Punkte: Das Heizgerät muss vor dem Tanken abgeschaltet werden. • Das Jahr der ersten Inbetriebnahme muss auf dem Typenschild des Heizgerätes dauerhaft gekennzeichnet •... -
Seite 9: Allgemeine Betriebshinweise
Die Netzanschlussleitung nicht am Kabel aus der Steckdose ziehen, immer am Gehäuse des Netz- steckers anfassen. Die heater to move Heizgeräte sind für die Brennstoffe „Diesel“ und „Heizöl“ zugelassen. Andere Brennstoffe sind vor der Verwendung vom Hersteller SCHEER zu genehmigen. Die Heizgeräte sind für 230 Volt ausgelegt. -
Seite 10: Inbetriebnahme
Inbetriebnahme • Anbindeleitungen für Rücklauf (blau) und Vorlauf (rot) an das bauseitige Heizsystem anschließen • Prüfen, ob die Kugelhähne mit Thermometergriff verschlossen sind • Ggf. schließen Befüllung und Entlüftung • Anlage über die Fülleinrichtung auf der Oberseite betanken. -
Seite 11: Einstellung Kessel
Einstellung Kessel Wahl- schalter Diesel/ Pfeiltasten Hybrid (Temperatur + -) Display Taste P FI-Schalter Haupt- Sicherungsauto- (Programm/Bestätigen) sichrungs- mat Heizstab automat • Wahlschalter Diesel oder Hybrid auf die gewünschte Stellung schalten • FI-Schalter und die Schalter Hauptsicherungsautomat und Sicherungsautomat Heizstab auf „ein“... - Seite 12 Störungstabelle Allgemein Störung Ursache Abhilfe Keine Netzspannung Sicherung prüfen, Zuleitung prüfen, FI und Automa- ten im Gerät und im bauseitigem Verteiler prüfen, prüfen ob die Anlage eingeschaltet ist Anlagendruck zu niedrig bzw. zu hoch Bei niedrigem Druck: Wasser nachfüllen (Druck sollte min.
- Seite 13 Störungstabelle Brenner Störung Ursache Abhilfe Stromzuführung unterbrochen Sicherung prüfen Kesselthermostate falsch eingestellt Thermostate richtig einstellen Brenner läuft nicht an Sicherheitsthermostat hat ausgelöst Entriegelungsknopf drücken Ölvorwärmer schaltet nicht durch Ölvorwärmer austauschen Fremdlicht KLC überprüfen Brenner geht während der Vorbelüftung auf Störung...
-
Seite 14: Störcodetabelle Steuergerät
Störcodetabelle Steuergerät Steuergerät Der Entriegelungstaster ist das zentrale Element für Entriegelung, Aktivierung / Deaktivierung sowie Diagno- Die mehrfarbige Signalleuchte im Entriegelungstaster ist das zentrale Anzeigeelement für visuelle Diagnose sowie Interface-Diagnose. Im normalen Betrieb werden die verschiedenen Zustände in Form von Farbcodes gemäß... -
Seite 15: Optionales Zubehör
Mit integrierter Sackkarre, um den Transport zu erleichtern • Der Lufterhitzer ist mit einem Thermostat ausgerüstet • Die Verbindung zwischen Lufterhitzer und heater to move® erfolgt mit einem Vor-/Rücklaufschlauch in kundenseitig bestimmter Länge • Hitzebeständige Abgasführung in kundenseitig bestimmter Länge... -
Seite 16: Höchstmaß An Behaglichkeit Und Komfort
- heater to move - SCHEER Heizsysteme & Produktionstechnik GmbH Chausseestr. 16 D-25797 Wöhrden Tel.: + 49 (0) 4839 / 905-0 Fax.: +49 (0) 4839 / 453 info@scheer-heizsysteme.de www.scheer-heizsysteme.de Höchstmaß an Behaglichkeit und Komfort www.scheer-heizsysteme.de...
