2.1 Anschließen der Kabel
Schließen Sie die Kabel wie im Folgenden beschrieben an:
So schließen Sie die Signalkabel an: Verbinden Sie ein Ende des
•
Signalkabels mit dem Bildschirm, und das andere mit Ihrem PC oder anderen
Videogeräten. Details siehe Abschnitte 2.1.1-2.1.5.
So schließen Sie das Woofer-Kabel an: Verbinden Sie das Woofer-Kabel mit
•
dem Woofer-Anschluss am Bildschirm.
So schließen Sie das Stromkabel an: Verbinden Sie ein Ende des
•
Stromkabels mit dem Stromeingang am Bildschirm, und das andere Ende mit
einer Steckdose.
So schließen Sie die Rückseitenabdeckung: Platzieren Sie die Abdeckung
•
über die sechs Schlitze in der Nähe der Anschlüsse und schließen Sie die
Abdeckung vorsichtig. Ein Klickgeräusch zeigt an, dass die Abdeckung korrekt
geschlossen wurde.
Das im Lieferumfang enthaltene VGA-Audio-Mikrofon-USB 4-in-1-Kabel
kombiniert die VGA-, Audio-, Mikrofon- und USB-Kabel.

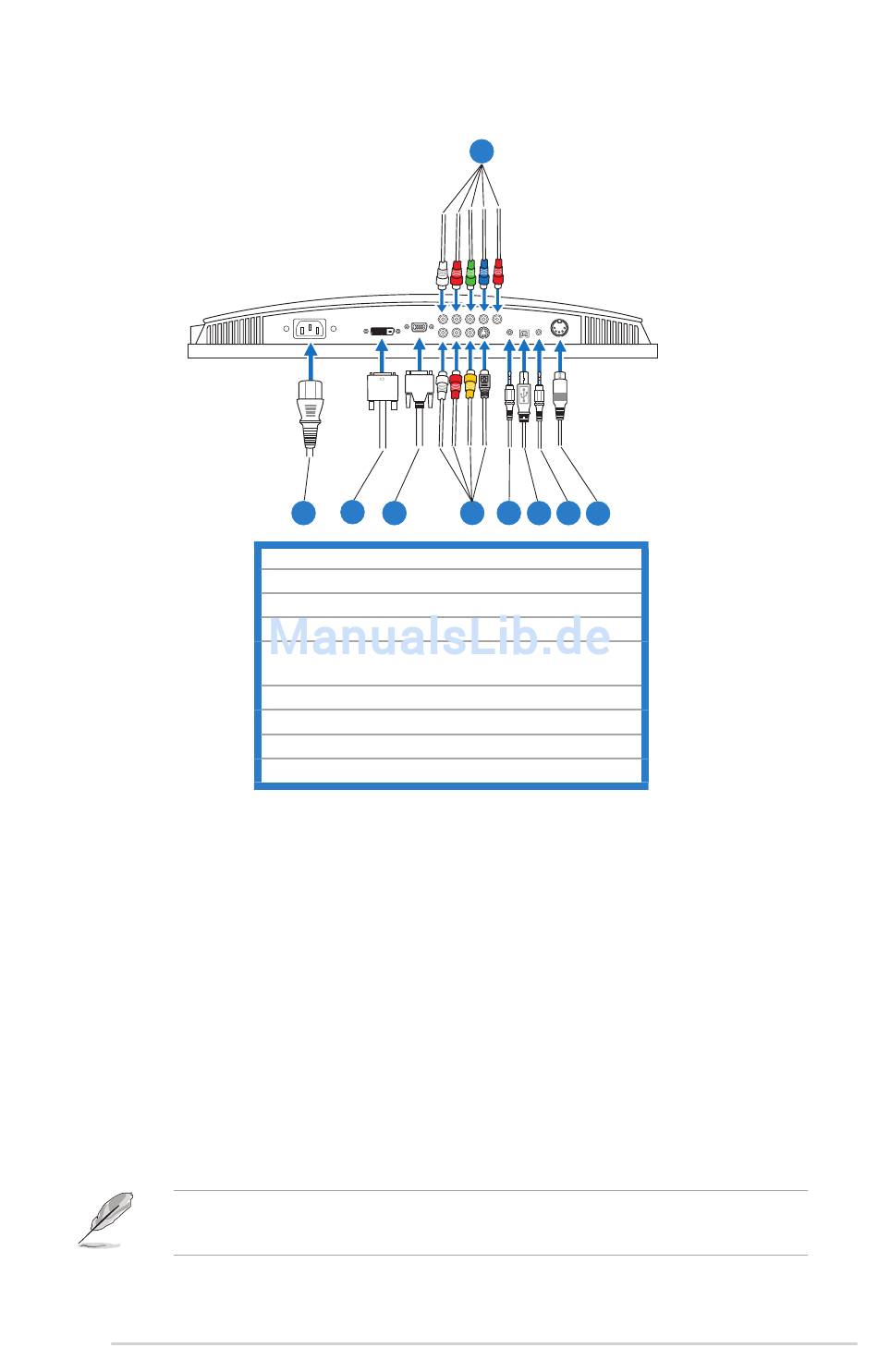

ASUS PG221 LCD-Monitor
2
1 3
1. Stromkabel
2. DVI-Kabel
3. VGA-Kabel
4. L/R-Audiokabel + YPbPr-Kabel
5. RCA-Kabel (Video + L/R-Audio) + S-Video-
Kabel
6. PC-Audiokabel
7. USB-Kabel
8. Mikrofonkabel
9. Woofer-Kabel
4
5 6
7 8 9
2-1
