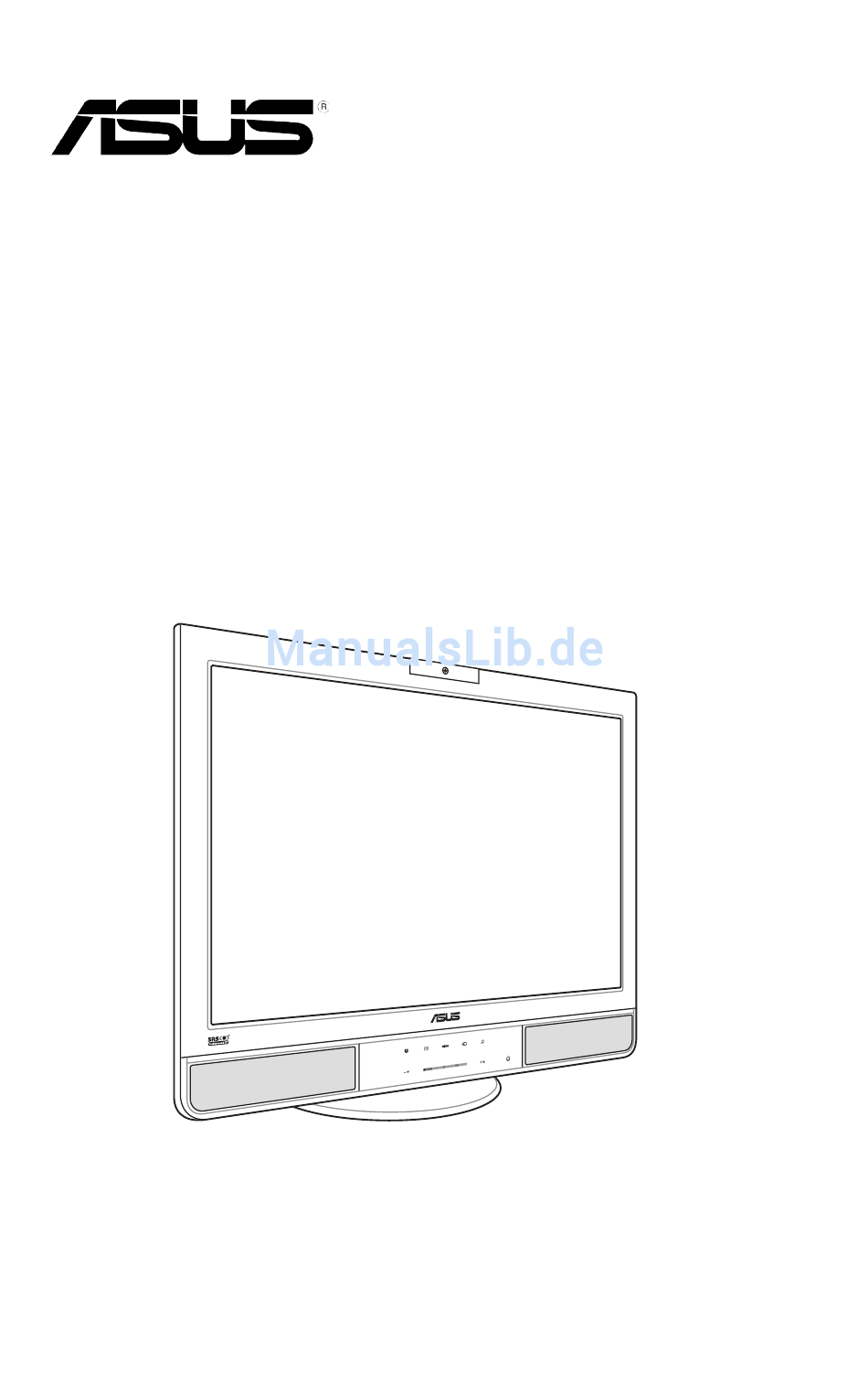

- Seite 1 PG221 LCD-Monitor Benutzerhandbuch...
- Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
-
Seite 3: Inhaltsverzeichnis
Einführung in die OSD-Funktionen ......... 3-1 Benutzung der integrierten Webcam ......... 3-3 3.2.1 Hardware ................ 3-3 3.2.2 Software ................3-3 Kapitel 4: Anhang SRS TurSurround XT™ ..............4-1 Problembehandlung (Häufig gestellte Fragen) ......4-2 PG221 Spezifikationsübersicht ........... 4-3 Unterstützte Arbeitsmodi ............4-4... -
Seite 4: Erklärungen
Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß... -
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen • Bevor Sie den Monitor installieren, lesen Sie sorgfältig alle mitgelieferten Informationen. • Um Feuer- und Stromschlagrisiken zu vermindern, setzen Sie den Monitor niemals Regen oder Feuchtigkeit aus. • Öffnen Sie niemals das Monitorgehäuse. Der Spannungsaufbau im Monitor kann Ihnen körperliche Schäden zufügen. •... -
Seite 6: Pflege Und Reinigung
Pflege & Reinigung • Bevor Sie den Monitor anheben oder neu positionieren sollten Sie die Kabel und Netzleitung abziehen. Wenn Sie den Monitor anheben oder tragen, fassen Sie ihn an den Kanten an. Heben Sie ihn nicht am Ständer oder einem Kabel •... -
Seite 7: Weitere Informationsquellen
An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen auf Seite viii aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. -
Seite 8: Package Contents
Package contents Check your PG221 LCD monitor package for the following items: LCD monitor Support CD Quick Start Guide Warranty card 1 x Power cord 1 x VGA-Audio-Microphone-USB 4-in-1 cable 1 x DVI cable 1 x RCA cable 1 x Rear connector cover If any of the above items is damaged or missing, contact your retailer immediately. -
Seite 9: Willkommen
So können Sie Bilder knipsen, Videos erstellen und Videokonferenzen abhalten. PG221-Monitore erleichtern außerdem die Bedienung durch einen schwenkbaren und neigungsfähigen Ständer sowie Smart Touch-Schaltflächen. Mit all diesen Funktionen können Sie die Audio-Visuellen Möglichkeiten des PG221 bis aufs Letzte auskosten! Funktionen •... -
Seite 10: Monitoreinführung
Monitoreinführung Vorderansicht 1,3 Megapixel-Webcam Stereo-Lautsprecher (5Wx2) Light-in-Motion Lichteffekt Ständer Berührungs- schaltflächen Diese Schaltflächen sind sehr empfindlich. Berühren Sie sie vorsichtig, um sie zu aktivieren. Vermeiden Sie zu großen Druck, um den Bildschrim und die Schaltflächen nicht zu beschädigen. -Schaltfläche: • Mit diesem Schalter können Sie durch die SPLENDID™... - Seite 11 Funktion zu vergrößern oder zur nächsten Funktion überzugehen. • Diese Schaltfläche wirkt außerdem als Hotkey für die Helligkeitseinstellung. Power-Schalter/LED-Anzeige • Berühren Sie diesen Schalter, um den Monitor ein und aus zu schalten. Die LED-Anzeigen werden im Folgenden erklärt: Status Beschreibung Blau Orange Standby-Modus ASUS PG221 LCD-Monitor...
-
Seite 12: Seitenansicht
Seitenansicht SRS Aus-/Ein-Schalter. Drücken Sie diesen Schalter, um den SRS Sound- Effekt ein- oder auszuschalten. USB 2.0-Anschlüsse. Diese drei Universal Serial Bus (USB)-Anschlüsse dienen dem Anschluss von USB 2.0-Geräten. Mikrofonanschluss. Dieser Anschluss nimmt ein Mikrofon mit Stereo Mini- Stecker (3,5mm) auf. Kopfhöreranschluss. -
Seite 13: Rückansicht
Rückansicht 15W ASUS Power Bass- System Anschlüsse Kensington- Schlossbuchse 1. AC-Eingang 2. DVI-Anschluss 3. VGA-Anschluss 4. L/R Audioanschluss + YPbPr-Anschlüsse 5. L/R Audioanschluss + Video-Anschluss + S-Video-Anschluss 6. Line-in-Anschluss 7. USB-Anschluss (Upstream) 8. Mikrofonanschluss 9. Woofer-Anschluss ASUS PG221 LCD-Monitor... - Seite 14 Kapitel 1: Produkteinführung...
-
Seite 15: Anschließen Der Kabel
über die sechs Schlitze in der Nähe der Anschlüsse und schließen Sie die Abdeckung vorsichtig. Ein Klickgeräusch zeigt an, dass die Abdeckung korrekt geschlossen wurde. Das im Lieferumfang enthaltene VGA-Audio-Mikrofon-USB 4-in-1-Kabel kombiniert die VGA-, Audio-, Mikrofon- und USB-Kabel. ASUS PG221 LCD-Monitor... -
Seite 16: Anschließen Eines Computers Über Den Vga/Dvi-Port
Bevor Sie die Kabel anschließen, müssen Sie den PC ausschalten und/oder das Stromkabel aus der Steckdose ziehen. 2.1.1 Anschließen eines Computers über den VGA/DVI-Port Stecken Sie die VGA-/Audio (grau)-/Mikrofon (rot)-/USB-Stecker des mitgelieferten 4-in-1-Kabels in die jeweils passenden Anschlüsse am LCD- Monitor. -
Seite 17: Anschließen Eines Mp3-Players Oder Eines Anderen
Halten Sie den Monitor an der Oberseite fest und stellen Sie -5º~20º ihn in einem Winkel von -5º bis 20º ein. Das Standbein macht es möglich, den Monitor um bis zu 120º nach links oder rechts zu drehen. 120º ASUS PG221 LCD-Monitor... - Seite 18 Kapitel 2: Aufbau...
-
Seite 19: Osd (On-Screen Display)-Menü
Abtastung eingelesen werden. Bei einer falschen Frequenz erscheinen auf dem Bildschirm vertikale Streifen, und das Bild wird nicht proportional angezeigt. • ASCR (ASUS Smart Contrast Ratio) function allows the monitor to enhance dynamic contrast ratio during video playback. ASUS PG221 LCD-Monitor... -
Seite 20: Osd-Menütabelle
OSD-Menütabelle: Hauptmenü Untermenü 1 Untermenü 2 Beschreibung Splendid Landschaftsmodus Zurücksetzen (NEIN/JA) Voreingestellter Videomodus für Landschaftsanzeigen Standardmodus Zurücksetzen (NEIN/JA) Voreingestellter Videomodus für allgemeine Benutzung Theatermodus Zurücksetzen (NEIN/JA) Voreingestellter Videomodus für optimale Filmanzeige Spielmodus Zurücksetzen (NEIN/JA) Voreingestellter Videomodus für optimale Spieleanzeige Nachtmodus Zurücksetzen (NEIN/JA) Voreingestellter Videomodus für Nachtanzeige Bild-... -
Seite 21: Benutzung Der Integrierten Webcam
Legen Sie die Support-CD ins optische Laufwerk und öffnen Sie das ASUS USB2.0 Webcam-Programm. Die Standardauflösung der Webcam liegt bei 640 x 480. Wenn Sie die Auflösung verändern möchten, gehen Sie zu C:\WINDOWS\ASUS USB2.0 Webcam und aktivieren Sie das Programm LifeCam, um die Einstellungen nach Ihren Vorstellungen zu verändern. - Seite 22 Kapitel 3: Allgemeine Anleitung...
-
Seite 23: Srs Trusurround Xt
TruBass-Technologie Töne niedriger Frequenzen wieder her, indem sie die Harmonien anreichert. WOW™: WOW ist eine Stereo-Erweiterungstechnologie, welche die • Klangdimensionen sowohl horizontal als auch vertikal vergrößert, und so eine echte 3D-Stereoumgebung erzeugt. SRS TruSurround XT™ Soundeffekt ASUS PG221 LCD-Monitor... -
Seite 24: Problembehandlung (Häufig Gestellte Fragen)
• Erkundigen Sie sich beim PC-Hersteller, ob Ihr PC USB2.0 oder USB1.1 unterstützt. • Wenn Ihr PC nur USB1.1 unterstützt, ist die Bildübertragung merklich langsamer. Das ASUS Power Bass System funktioniert • Stellen Sie sicher, dass das Woofer-Kabel korrekt nicht mit dem Computer verbunden ist. -
Seite 25: Spezifikationsübersicht
RCA-Kabel, Netzkabel, Rückseitenabdeckung, Schnellstartanleitung, Support-CD (inklusive LifeFrame), Garantiekarte Entspricht den Regelungen Energy Star , CB, CE, Gost-R, CCC, UL/cUL, FCC, ® PSB, C-Tick, BSMI, VCCI, RoHS, MIC, Microsoft ® Windows Vista-kompatibel ® * Spezifikationen können ohne Vorankündigung geändert werden. ASUS PG221 LCD-Monitor... -
Seite 26: Unterstützte Arbeitsmodi
Unterstützte Arbeitsmodi Auflösung Vertikale Horizontale Pixel- Standard Frequenz Frequenz Frequenz 720 x 400 70Hz 31.47KHz 28.32MHz 640 x 480 60Hz 31.47KHz 25.18MHz 640 x 480 72Hz 37.90KHz 31.50MHz 640 x 480 75Hz 37.50KHz 31.50MHz SVGA 800 x 600 56Hz 35.16KHz 36.00MHz 800 x 600 60Hz...
