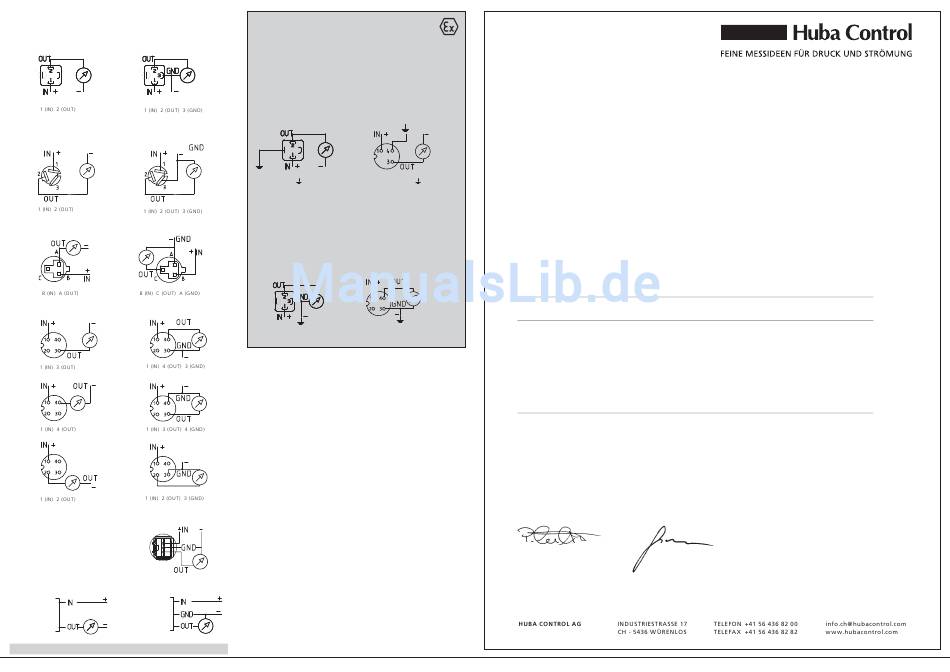

Elektrische Anschlüsse / Electrical Connection / Connexions électriques
2-Leiter / 2 wire / Techn. 2 fils
3-Leiter / 3 wire / Techn. 3 fils
Stecker / Connector / Connecteur - DIN EN 175301-803-A
Kabel-Schnellverschraubung / Swift connector / Raccord rapide pour câble
braun / brown / brun
braun / brown / brun
weiss / white / blanc
grün / green / vert
grün / green / vert
Metri Pack Serie 150
Stecker / Connector / Connecteur - M12x1
Stecker / Connector / Connecteur RAST 2.5
Litzenanschluss / Braids / Sortie fils
rot / red / rouge
rot / red / rouge
schwarz / black / noir
blau / blue / bleu
blau / blue / bleu
1)
Nicht mit Transmittergehäuse verbunden / Not connected with transmitter housing / Non relié au boîtier du
transmetteur
Stecker / Connector / Connecteur
Stecker / Connector /
DIN EN 175301-803-A
Connecteur M12x1
Geräteausführung mit Explosionschutz: 4 ... 20 mA
Der Erdungsanschluss ist mit dem Gehäuse des Drucktransmitters leitend
verbunden.
Device design with explosion protection: 4 ... 20 mA
The grounding connection is conductively connected to the transmitter
housing.
Exécution en sécurité contre lÂexplosion : 4 ... 20 mA
La borne de terre est reliée avec le corps du capteur.
1 (IN) 2 (OUT)
1 (IN) 3 (OUT) 4 ( )
Geräteausführung mit Explosionschutz: ratiom. 10 ... 90%
Das Elektronik-GND ist über einen 1MΩÃ Widerstand mit dem Gehäuse des
Drucktransmitters verbunden.
Device design with explosion protection: ratiom. 10 ... 90%
The electronic GND is connected with a 1ΩMÃ resistor to the transmitter housing.
Exécution en sécurité contre lÂexplosion : ratiom. 10 ... 90%.
Le GND de lÊélectronique est relié avec le boîtier de la sonde de niveau par
une résistance de 1 MΩ.
1)
1 (IN) 2 (OUT) 3 (GND)
1 (IN) 3 (GND) 4 (OUT)
EU-Declaration of conformity
EU-Konformitätserklärung
Huba Control AG
Headquarters
Industriestr. 17
CH-5436 Würenlos
Switzerland
declares under our sole responsibility that the products
erklärt in alleiniger Verantwortung, dass die Produkte
Description
Bezeichnung
to which this declaration is in conformity with the requirements of the following directives. The conformity was
checked in accordance with the following harmonised EN-standards.
auf die sich diese Erklärung bezieht, konform sind mit den Anforderungen der Richtlinien. Die Konformität wurde
überprüft anhand den folgenden harmonisierten EN-Normen.
Directive
Richtlinie
EMC
2014/30/EU
ATEX
2014/34/EU
EC-type examination certificate
EG-Baumusterprüfbescheinigung
SEV 10 ATEX 0145
SEV 15 ATEX 0173
RoHS
2011/65/EC
Important note:
Wichtiger Hinweis:
Only versions with ATEX marking are permitted for use in potentially explosive atmospheres!
Nur Ausführungen mit ATEX-Kennzeichnung sind für den Einsatz in explosionsgefährdeten Bereichen zulässig!
CH-5436 Würenlos, 20.04.2016
Peter Anliker
Product Development
Huba Control type 520 - Technische Änderungen vorbehalten | Technical data subject to change | Sous réserve de modifications techniques - Huba Control AG, Industriestrasse 17, CH-5436 Würenlos
Pressure transmitter type 520
Drucktransmitter Typ 520
Standard
Normen
EN 61326-2-3:2013
EN 60079-0:2012
EN 60079-11:2012
EN 60079-26:2015
Notified Body
Zulassungsstelle
1258 SEV (Electrosuisse)
Luppmenstrasse 1, CH-8320 Fehraltdorf
EN 50581:2012
Philippe Sager
Product Manager
