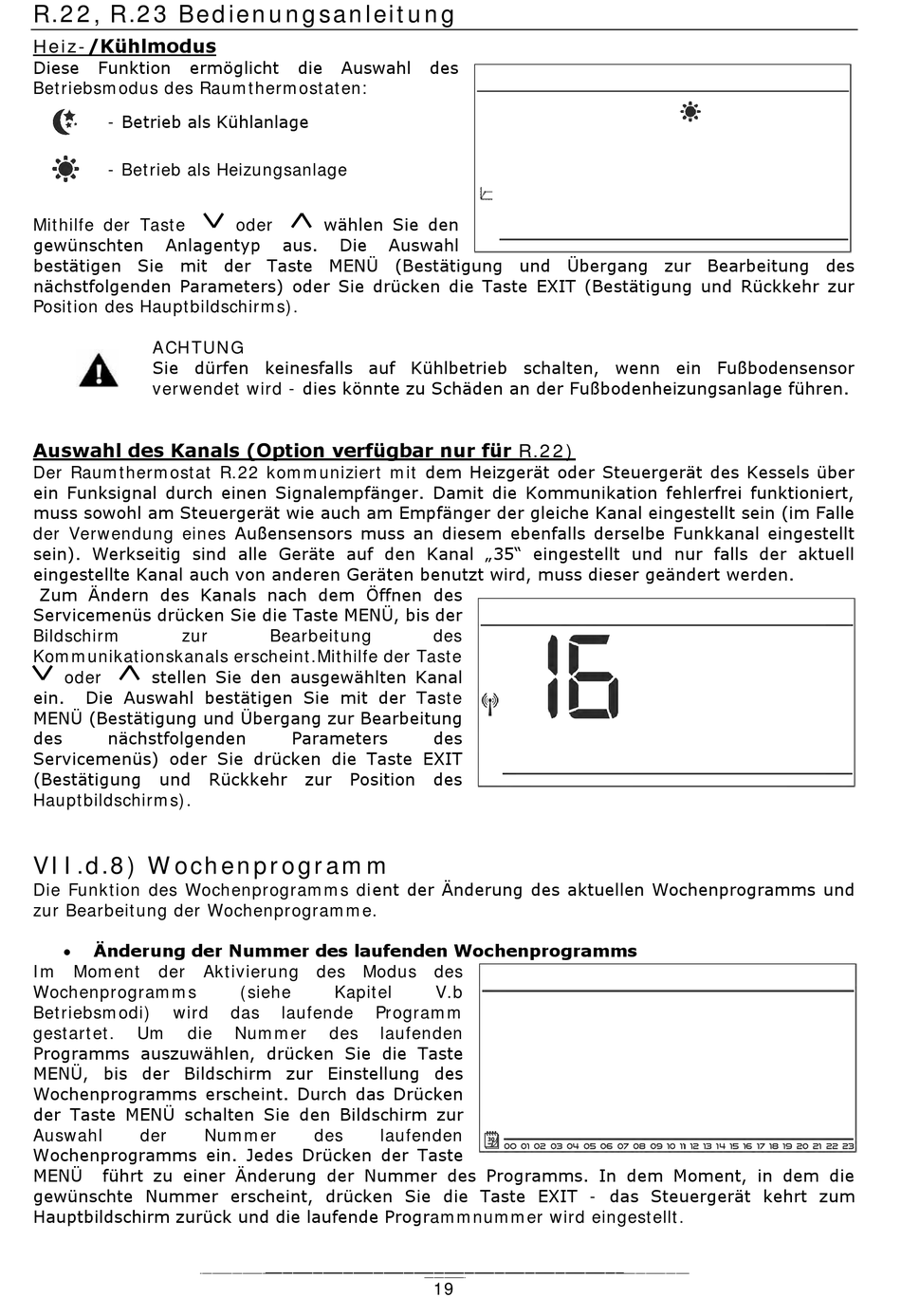

V.c.8) Wochenprogramm - Master R.22 Bedienungsanleitung

R.22, R.23 Bedienungsanleitung
Heiz-/Kühlmodus
Diese Funktion ermöglicht
Betriebsmodus des Raumthermostaten:
- Betrieb als Kühlanlage
- Betrieb als Heizungsanlage
Mithilfe der Taste
gewünschten Anlagentyp
bestätigen Sie mit der Taste MENÜ (Bestätigung und Übergang zur Bearbeitung des
nächstfolgenden Parameters) oder Sie drücken die Taste EXIT (Bestätigung und Rückkehr zur
Position des Hauptbildschirms).
ACHTUNG
Sie dürfen keinesfalls auf Kühlbetrieb schalten, wenn ein Fußbodensensor
verwendet wird - dies könnte zu Schäden an der Fußbodenheizungsanlage führen.
Auswahl des Kanals (Option verfügbar nur für R.22)
Der Raumthermostat R.22 kommuniziert mit dem Heizgerät oder Steuergerät des Kessels über
ein Funksignal durch einen Signalempfänger. Damit die Kommunikation fehlerfrei funktioniert,
muss sowohl am Steuergerät wie auch am Empfänger der gleiche Kanal eingestellt sein (im Falle
der Verwendung eines Außensensors muss an diesem ebenfalls derselbe Funkkanal eingestellt
sein). Werkseitig sind alle Geräte auf den Kanal „35" eingestellt und nur falls der aktuell
eingestellte Kanal auch von anderen Geräten benutzt wird, muss dieser geändert werden.
Zum Ändern des Kanals nach dem Öffnen des
Servicemenüs drücken Sie die Taste MENÜ, bis der
Bildschirm zur
Kommunikationskanals erscheint.Mithilfe der Taste
oder stellen Sie den ausgewählten Kanal
ein. Die Auswahl bestätigen Sie mit der Taste
MENÜ (Bestätigung und Übergang zur Bearbeitung
des nächstfolgenden
Servicemenüs) oder Sie drücken die Taste EXIT
(Bestätigung und
Hauptbildschirms).
VII.d.8) Wochenprogramm
Die Funktion des Wochenprogramms dient der Änderung des aktuellen Wochenprogramms und
zur Bearbeitung der Wochenprogramme.
 Änderung der Nummer des laufenden Wochenprogramms
Im Moment der Aktivierung des Modus des
Wochenprogramms
Betriebsmodi) wird
gestartet. Um die
Programms auszuwählen, drücken Sie die Taste
MENÜ, bis der Bildschirm zur Einstellung des
Wochenprogramms erscheint. Durch das Drücken
der Taste MENÜ schalten Sie den Bildschirm zur
Auswahl der
Wochenprogramms ein. Jedes Drücken der Taste
MENÜ führt zu einer Änderung der Nummer des Programms. In dem Moment, in dem die
gewünschte Nummer erscheint, drücken Sie die Taste EXIT - das Steuergerät kehrt zum
Hauptbildschirm zurück und die laufende Programmnummer wird eingestellt.
die Auswahl
oder wählen Sie den
aus. Die
Bearbeitung
Parameters
Rückkehr zur Position
(siehe Kapitel
das laufende
Nummer des
Nummer des
des
Auswahl
des
des
des
V.b
Programm
laufenden
laufenden
19
