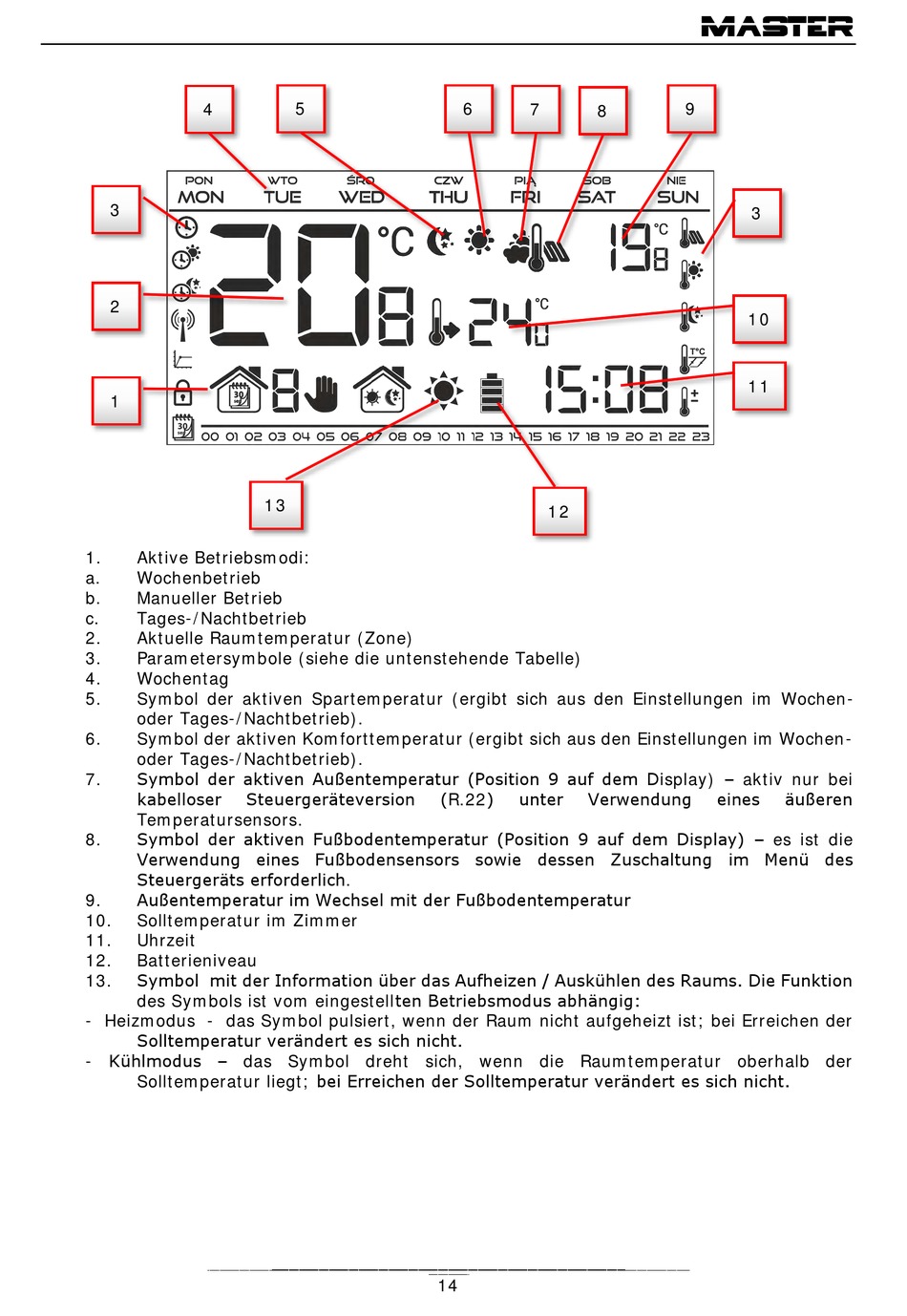

1. Aktive Betriebsmodi:
a. Wochenbetrieb
b. Manueller Betrieb
c. Tages-/Nachtbetrieb
2. Aktuelle Raumtemperatur (Zone)
3. Parametersymbole (siehe die untenstehende Tabelle)
4. Wochentag
5. Symbol der aktiven Spartemperatur (ergibt sich aus den Einstellungen im Wochen-
oder Tages-/Nachtbetrieb).
6. Symbol der aktiven Komforttemperatur (ergibt sich aus den Einstellungen im Wochen-
oder Tages-/Nachtbetrieb).
7. Symbol der aktiven Außentemperatur (Position 9 auf dem Display) – aktiv nur bei
kabelloser Steuergeräteversion
Temperatursensors.
8. Symbol der aktiven Fußbodentemperatur (Position 9 auf dem Display) – es ist die
Verwendung eines Fußbodensensors sowie dessen Zuschaltung im Menü des
Steuergeräts erforderlich.
9. Außentemperatur im Wechsel mit der Fußbodentemperatur
10. Solltemperatur im Zimmer
11. Uhrzeit
12. Batterieniveau
13. Symbol mit der Information über das Aufheizen / Auskühlen des Raums. Die Funktion
des Symbols ist vom eingestellten Betriebsmodus abhängig:
- Heizmodus - das Symbol pulsiert, wenn der Raum nicht aufgeheizt ist; bei Erreichen der
Solltemperatur verändert es sich nicht.
- Kühlmodus – das Symbol dreht sich, wenn die Raumtemperatur oberhalb der
Solltemperatur liegt; bei Erreichen der Solltemperatur verändert es sich nicht.
