9.
9.
ATX-Stromanschlüsse (20-pol. ATXPWR, 4-pol. ATX12V)
ATX-Stromanschlüsse (20-pol. ATXPWR, 4-pol. ATX12V)
Die Anschlüsse sind für ATX-Netzteilstecker gedacht. Die Stecker der
Stromversorgung können nur in eine Richtung in diese Anschlüsse
eingesteckt werden. Drücken Sie die Stecker richtig ausgerichtet ganz
hinein, bis sie einrasten.
•
•
•
•

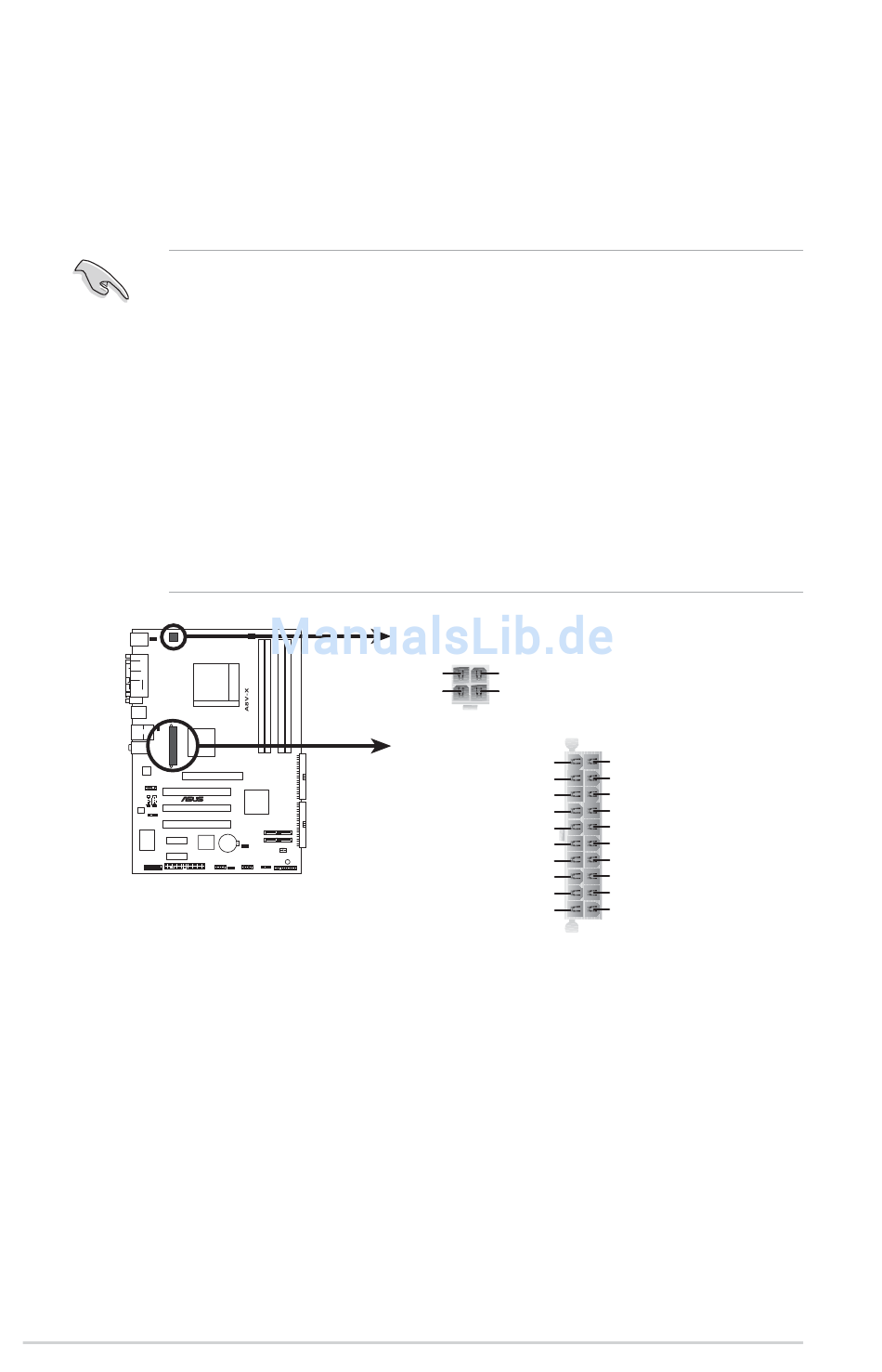

A8V-X ATX-Stromanschlüsse
1-28
1-28
Es wird empfohlen, für ein vollständig konfi guriertes System ein
Netzteil (PSU) zu verwenden, das der ATX 12V Spezifi kation 2.0
entspricht und eine Nennleistung von min. 350W hat.
Vergessen Sie nicht, den 4-pol. ATX +12 V Stromstecker
anzuschließen. Andernfalls lässt sich das System nicht starten.
Es wird empfohlen, ein Netzteil mit höherer Ausgangsleistung zu
verwenden, wenn Sie ein System mit mehreren stromverbrauchs-
intensiven Geräten einrichten. Wenn nicht genügend Leistung
vorhanden ist, kann das System instabil oder möglicherweise gar
nicht erst gestartet werden.
Sie müssen ein Netzteil mit höherer Nennleistung installieren, wenn
Sie weitere Geräte installieren möchten.
®
ATX12V
GND
GND
+12V DC
+12V DC
ATXPWR
+3.3VDC
-12.0VDC
COM
PS_ON#
COM
COM
COM
-5.0VDC
+5.0VDC
+5.0VDC
Kapitel 1: Produkteinführung
Kapitel 1: Produkteinführung
+3.3VDC
+3.3VDC
COM
+5.0VDC
COM
+5.0VDC
COM
PWR_OK
+5VSB
+12.0VDC
