- Seite 1 LCD-Monitor MB19-Serie/ MB17-Serie Benutzerhandbuch MENU...
- Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Erklärungen................... iv Sicherheitsinformationen............... v Pflege und Reinigung................vi Paketinhalt..................viii Kapitel 1: Produkteinführung 1.1. Funktionen................1-2 Zusammenbau des Monitors..........1-2 Monitoreinführung..............1-3 Vorderseite des LCD-Monitors..........1-3 Rückseite des LCD-Monitors..........1-5 Kapitel 2: Aufbau. -
Seite 4: Erklärungen
Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß... -
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen • Bevor Sie den Monitor installieren, lesen Sie sorgfältig alle mitgelieferten Informationen. • Um Feuer- und Stromschlagrisiken zu vermindern, setzen Sie den Monitor niemals Regen oder Feuchtigkeit aus. • Öffnen Sie niemals das Monitorgehäuse. Der Spannungsaufbau im Monitor kann Ihnen körperliche Schäden zufügen. •... -
Seite 6: Pflege Und Reinigung
Pflege & Reinigung • Bevor Sie den Monitor anheben oder neu positionieren sollten Sie die Kabel und Netzleitung abziehen. Wenn Sie den Monitor anheben oder tragen, fassen Sie ihn an den Kanten an. Heben Sie ihn nicht am Ständer oder einem Kabel an. •... -
Seite 7: Weitere Informationsquellen
An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen auf Seite viii aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. -
Seite 8: Paketinhalt
Stellen Sie sicher, dass Ihr MB19/MB17-Serie LCD-Paket die folgenden Artikel enthält: LCD-Monitor ...Schnellstarthilfe ...Support-CD 1 x Netzkabel 1 x VGA-Kabel 1 x DVI-Kabel (nur MB19TU) 1 x Audiokabel 1 x Kabelhalter Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler. viii... - Seite 9 Kapitel 1 Dieses Kapitel liefert eine allgemeine Beschreibung des ASUS LCD-Monitor MB19/ MB17. Es beschreibt die Leistungsmerkmale sowie die Vorder-, Rück- und Seitenansicht des Monitors.
-
Seite 10: Kapitel 1: Produkteinführung
Funktionen • 19”/17”-LCD-Monitor •. Empfohlene Auflösung: 1280 X 1024 • MB19TU: 2ms Reaktionszeit (Grau zu Grau). MB19SE/MB17SE: 5ms Reaktionszeit (Tr+Tf) • SPLENDID™ Video Intelligence-Technologie • 5 voreingestellte Video-Modi, die per Hotkey umgestellt werden. können • Auswahl zwischen 3 Hauttönen •... -

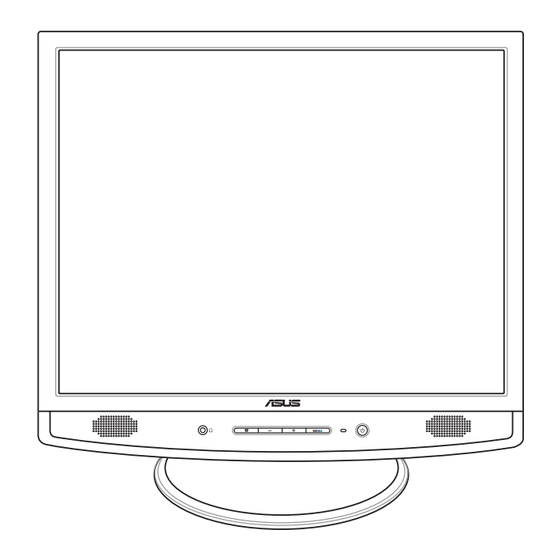

Seite 11: Monitoreinführung
Berühren Sie diesen Sensor, um den Wert der ausgewählten Berühren Sie diesen Sensor, um den Wert der ausgewählten. Funktion zu verkleinern oder zur vorherigen Funktion . zurückzukehren.. • Diese Schaltfläche wirkt außerdem als Hotkey für die . Lautstärkeeinstellung. ASUS LCD-Monitor MB19-Serie /MB17-Serie... - Seite 12 “+”-Schalter: -Schalter: : . • Berühren Sie diesen Sensor, um den Wert der ausgewählten. Funktion zu vergrößern oder zur nächsten Funktion zu wechseln.. • Diese Schaltfläche wirkt außerdem als Hotkey für die . Helligkeitseinstellung. -Schalter: -Schalter: : • Berühren Sie diesen Sensor, um die Funktion zu aktivieren/ Berühren Sie diesen Sensor, um die Funktion zu aktivieren/.
-
Seite 13: Rückseitenansicht
Rückseitenansicht 1.. DC-Eingang. Dieser Anschluss nimmt das Netzkabel des mitgelieferten Netzteils auf. 2.. DVI-Anschluss (Nur MB19TU). Dieser 24-pol.-Anschluss ist für die Aufnahme von digitalen PC (Personal Computer) DVI-D-Signalen gedacht. 3.. VGA-Anschluss. Dieser 15-pol.-Anschluss ist für die Verbindung mit PC-Grafikkarten gedacht. - Seite 14 Kapitel 1: Produkteinführung...
- Seite 15 Kapitel 2 Dieses Kapitel liefert die Anleitung zum korrekten Anschluss der Kabel und zur Einstellung des Monitor-Neigungswinkels.
-
Seite 16: Kapitel 2: Aufbau
Anschlie�en der Kabel Anschlie�en der Kabel Schließen Sie die Kabel folgendermaßen an: Netzkabel Audiokabel VGA-Kabel DVI-Kabel • So schließen Sie das Audiokabel an: Verbinden Sie das eine Ende des So schließen Sie das Audiokabel an: Verbinden Sie das eine Ende des Audiokabels mit dem Audio-Eingang des Monitors und das andere mit dem Audio-Ausgang der Multimedia (oder Audio)-Karte Ihres Computers.. -
Seite 17: Einschalten Des Monitors
Winkel einzustellen, der für Sie am bequemsten ist. • Halten Sie den Ständer fest, damit der Monitor bei der Einstellung des Neigungswinkels nicht umfällt. • Sie können den Winkel des Monitors von -5º bis 20º einstellen..-5º~20º ASUS LCD-Monitor MB19-Serie /MB17-Serie... - Seite 18 Kapitel 2: Aufbau...
- Seite 19 Kapitel 3 Dieses Kapitel gibt Anleitung zur Benutzung des Monitors, einschließlich einer Beschreibung des OSD (On-Screen Display)- Menüs und der Pivot Pro-Software. ®...
-
Seite 20: Osd (On-Screen Display)-Menü
OSD (On-Screen Display)-Menü OSD-MENÜTABELLE Die folgende Tabelle beschreibt die Funktionen jedes OSD-Symbols. Haupt-menü- Haupt- Unter- Unter- element menü- menü- menü- Beschreibung symbol element symbol Landschafts- Voreingestellter Videomodus für die optimale modus Landschaftsanzeige Standard- Voreingestellter Videomodus für allgemeine modus Benutzung Splendid Theater- Voreingestellter Videomodus für die optimale modus... - Seite 21 -Position. Position des Bildes ein Stellt automatisch die horizontale/vertikale Auto. Position, Phase und Takt des Bildes ein Eingngs- Wählt die gewünschte analoge/digitale Eingangsquelle (nur MB19TU) (nur MB19TU) (nur MB19TU) auswahl Information Zeigt die Auflösung, H/V-Frequenz, und den Eingangsanschluss der derzeitigen Eingabewahl an Sprache Wählt die gewünschte Sprache...
-
Seite 22: Problembehandlung (Häufig Gestellte Fragen)
Problembehandlung (Häufig gestellte Fragen) ..Problem Mögliche Lösung Power-LED leuchtet . • Berühren Sie den -Sensor, um zu überprüfen, ob der Monitor nicht. eingeschaltet.ist. • Prüfen Sie, ob das Netzkabel korrekt mit dem Monitor und der Stromquelle verbunden ist. Die Power-LED •... -
Seite 23: Spezifikationsübersicht (Mb19Se)
15-pol..D-Sub Audio-Eingang 3,5mm Mini-Buchse Kopfhörereingang 3,5mm Mini-Buchse Farben Eisengrau/Silber Lautsprecher (integriert) 2W x 2 Stereo Strom-LED Blau (AN)/ Orange (Standby) VESA-Wandanbringung 100 x 100mm Kensington-Schlossbuchse Stromversorgung 100-240V 50Hz/60Hz Stromverbrauch Eingeschaltet: < 50W, Standby: < 2W (Fortsetzung auf der nächsten Seite) ASUS LCD-Monitor MB19-Serie /MB17-Serie... - Seite 24 Spezifikationsübersicht (MB19SE) Neigung +20º~-5º Abmessungen 412,6 mm x 224mm x 406,8mm Unterstützte Sprachen Englisch, Deutsch, Italienisch, Französisch, Niederländisch, Spanisch, Russisch, Chinesisch (Langzeichen), Chinesisch (Vereinfacht), Japanisch Zubehör VGA-Kabel, DVI-Kabel, Audiokabel, Netzteil, Netzkabel, Support-CD, Schnellstartanleitung, �arantiekarte.(optional) Entspricht den Regeln von TCO03, Energy Star 2006, UL/cUL, CB, CE,FCC, CCC, BSMI, Gost-R, C-Tick, PSB, MIC, WHQL * Spezifikationen können ohne Vorankündigung geändert werden.
-
Seite 25: Spezifikationsübersicht (Mb19Tu)
3,5mm Mini-Buchse Kopfhörereingang 3,5mm Mini-Buchse Farben Silber + Schwarz Lautsprecher (integriert) 2W x 2 Stereo Strom-LED Blau (AN)/ Orange (Standby) VESA-Wandanbringung 100 x 100mm Kensington-Schlossbuchse Stromversorgung 100-240V 50Hz/60Hz Stromverbrauch Eingeschaltet: < 50W, Standby: < 2W (Fortsetzung auf der nächsten Seite) ASUS LCD-Monitor MB19-Serie /MB17-Serie... - Seite 26 Spezifikationsübersicht (MB19TU) Neigung +20º~-5º Abmessungen 412,6 mm x 224mm x 406,8mm Unterstützte Sprachen Englisch, Deutsch, Italienisch, Französisch, Niederländisch, Spanisch, Russisch, Chinesisch (Langzeichen), Chinesisch (Vereinfacht), Japanisch Zubehör VGA-Kabel, DVI-Kabel, Audiokabel, Netzteil, Netzkabel, Support-CD, Schnellstartanleitung, �arantiekarte.(optional) Entspricht den Regeln von Energy Star 2006, UL/cUL, CB, CE,FCC, CCC, BSMI, Gost-R, C-Tick, PSB, MIC, WHQL * Spezifikationen können ohne Vorankündigung geändert werden.
-
Seite 27: Spezifikationsübersicht (Mb17Se)
15-pol..D-Sub Audio-Eingang 3,5mm Mini-Buchse Kopfhörereingang 3,5mm Mini-Buchse Farben Eisengrau/Silber Lautsprecher (integriert) 2W x 2 Stereo Strom-LED Blau (AN)/ Orange (Standby) VESA-Wandanbringung 100 x 100mm Kensington-Schlossbuchse Stromversorgung 100-240V 50Hz/60Hz Stromverbrauch Eingeschaltet: < 50W, Standby: < 2W (Fortsetzung auf der nächsten Seite) ASUS LCD-Monitor MB19-Serie /MB17-Serie... - Seite 28 Spezifikationsübersicht (MB17SE) Neigung +20º~-5º Abmessungen 412,6 mm x 224mm x 406,8mm Unterstützte Sprachen Englisch, Deutsch, Italienisch, Französisch, Niederländisch, Spanisch, Russisch, Chinesisch (Langzeichen), Chinesisch (Vereinfacht), Japanisch Zubehör VGA-Kabel, DVI-Kabel, Audiokabel, Netzteil, Netzkabel, Support-CD, Schnellstartanleitung, �arantiekarte.(optional) Entspricht den Regeln von TCO03, Energy Star 2006, UL/cUL, CB, CE,FCC, CCC, BSMI, Gost-R, C-Tick, PSB, MIC, WHQL * Spezifikationen können ohne Vorankündigung geändert werden.
-
Seite 29: Unterstützte Arbeitsmodi
1280 x 1024 64.00KHz 60Hz 108.00MHz SXGA 1280 x 1024 78.00KHz 75Hz 135.00MHz * Nicht in der Tabelle aufgeführte Modi werden wahrscheinlich nicht unterstützt. Für optimale Auflösung wird empfohlen, einen Modus aus der obigen Tabelle auszuwählen. ASUS LCD-Monitor MB19-Serie /MB17-Serie 3-11... - Seite 30 3-12 Kapitel 3: Allgemeine Anleitung...
