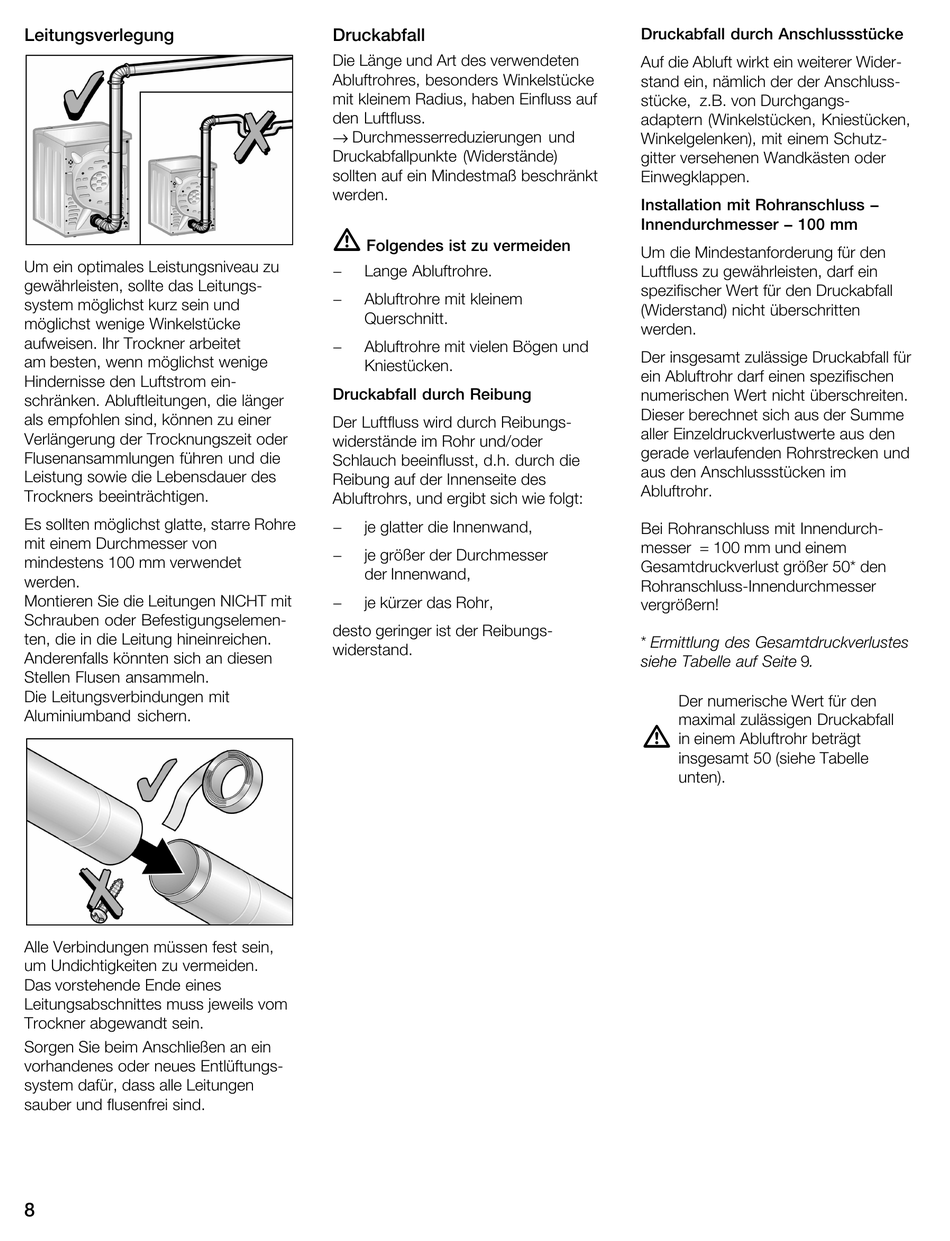

Leitungsverlegung
Um ein optimales Leistungsniveau zu
gewährleisten, sollte das Leitungs
system möglichst kurz sein und
möglichst wenige Winkelstücke
aufweisen. Ihr Trockner arbeitet
am besten, wenn möglichst wenige
Hindernisse den Luftstrom ein
schränken. Abluftleitungen, die länger
als empfohlen sind, können zu einer
Verlängerung der Trocknungszeit oder
Flusenansammlungen führen und die
Leistung sowie die Lebensdauer des
Trockners beeinträchtigen.
Es sollten möglichst glatte, starre Rohre
mit einem Durchmesser von
mindestens 100 mm verwendet
werden.
Montieren Sie die Leitungen NICHT mit
Schrauben oder Befestigungselemen
ten, die in die Leitung hineinreichen.
Anderenfalls könnten sich an diesen
Stellen Flusen ansammeln.
Die Leitungsverbindungen mit
Aluminiumband sichern.
Alle Verbindungen müssen fest sein,
um Undichtigkeiten zu vermeiden.
Das vorstehende Ende eines
Leitungsabschnittes muss jeweils vom
Trockner abgewandt sein.
Sorgen Sie beim Anschließen an ein
vorhandenes oder neues Entlüftungs
system dafür, dass alle Leitungen
sauber und flusenfrei sind.
8
Druckabfall
Die Länge und Art des verwendeten
Abluftrohres, besonders Winkelstücke
mit kleinem Radius, haben Einfluss auf
den Luftfluss.
→ Durchmesserreduzierungen und
Druckabfallpunkte (Widerstände)
sollten auf ein Mindestmaß beschränkt
werden.
d
Folgendes ist zu vermeiden
- Lange Abluftrohre.
- Abluftrohre mit kleinem
Querschnitt.
- Abluftrohre mit vielen Bögen und
Kniestücken.
Druckabfall durch Reibung
Der Luftfluss wird durch Reibungs
widerstände im Rohr und/oder
Schlauch beeinflusst, d.h. durch die
Reibung auf der Innenseite des
Abluftrohrs, und ergibt sich wie folgt:
- je glatter die Innenwand,
- je größer der Durchmesser
der Innenwand,
- je kürzer das Rohr,
desto geringer ist der Reibungs
widerstand.
Druckabfall durch Anschlussstücke
Auf die Abluft wirkt ein weiterer Wider
stand ein, nämlich der der Anschluss
stücke, z.B. von Durchgangs
adaptern (Winkelstücken, Kniestücken,
Winkelgelenken), mit einem Schutz
gitter versehenen Wandkästen oder
Einwegklappen.
Installation mit Rohranschluss -
Innendurchmesser - 100 mm
Um die Mindestanforderung für den
Luftfluss zu gewährleisten, darf ein
spezifischer Wert für den Druckabfall
(Widerstand) nicht überschritten
werden.
Der insgesamt zulässige Druckabfall für
ein Abluftrohr darf einen spezifischen
numerischen Wert nicht überschreiten.
Dieser berechnet sich aus der Summe
aller Einzeldruckverlustwerte aus den
gerade verlaufenden Rohrstrecken und
aus den Anschlussstücken im
Abluftrohr.
Bei Rohranschluss mit Innendurch
messer = 100 mm und einem
Gesamtdruckverlust größer 50* den
Rohranschluss Innendurchmesser
vergrößern!
* Ermittlung des Gesamtdruckverlustes
siehe Tabelle auf Seite 9.
Der numerische Wert für den
maximal zulässigen Druckabfall
d
in einem Abluftrohr beträgt
insgesamt 50 (siehe Tabelle
unten).
