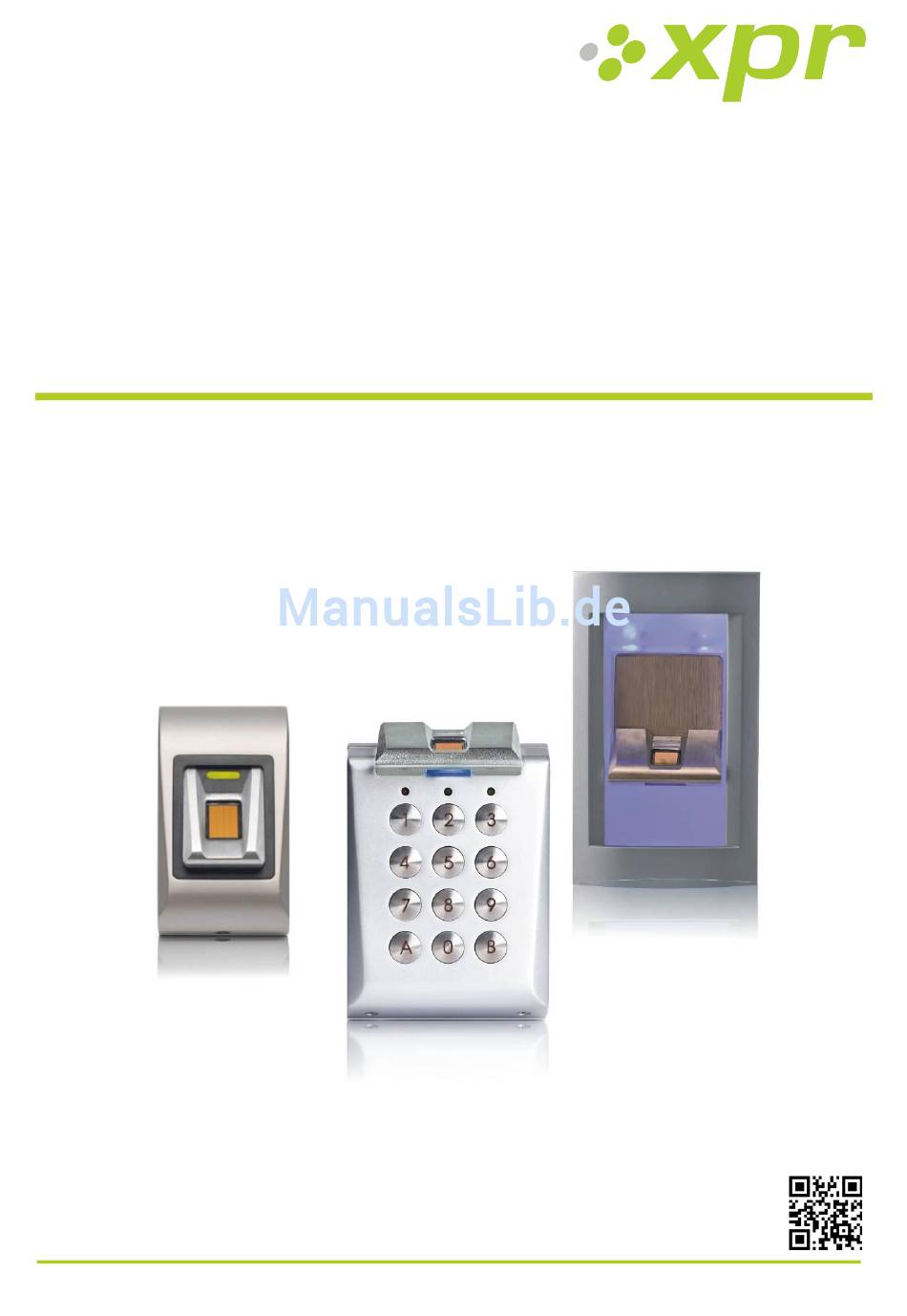

- Seite 1 Visual Plus Corporation Company Fingerabdruckleser Nutzerhandbuch Version 3.1 www.visual-plus.com...
-
Seite 2: Inhaltsverzeichnis
Nutzerhandbuch für Fingerabdruckleser Version 3.1 1 Inhalt Produktübersicht............................4 Produktdetails ..............................5 BIOXR ..............................5 BIOC2 ..............................6 BIOIN PROX ............................. 7 BIOE ................................. 8 Registrierung ..............................8 Authentifizierung ............................8 Benutzerauthentifizierung mittels Fingerabdruck .................. 8 Benutzerauthentifizierung mittels PIN-Code (nur BIOXR) ..............8 Benutzerauthentifizierung mittels Fingerabdruck UND PIN-Code (nur BIOXR) ........ - Seite 3 Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation Konfigurieren eines Fingerabdrucklesers mit BioManager................20 Lesegerät hinzufügen ..........................20 Lesegerät bearbeiten ..........................21 Lesergerät löschen ..........................22 Sensor kalibrieren ..........................22 Nutzer hinzufügen ..........................23 Nutzer bearbeiten ..........................23 Nutzer löschen ............................23 Fingerabdrücke erfassen ........................
-
Seite 4: Produktübersicht

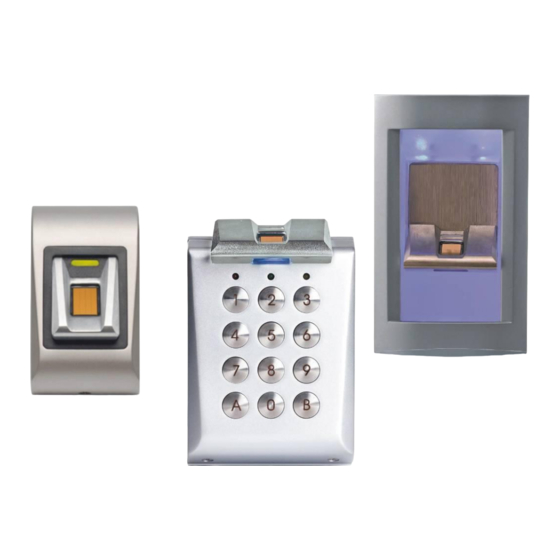

BIOXR und BIOC2 sind erhältlich in Aufputzausführung und der BIOIN PROX in Unterputzausführung. Zugangskontrolle beim BIOXR über Fingerabdruck oder Pincode, beim BIOC2 nur über Fingerabdruck und beim BIOIN PROX über Finger oder Proximity-Karte. Die Geräte können alle gemeinsam in einem Netzwerk eingesetzt werden. -
Seite 5: Produktdetails
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 2 Produktdetails 2.1 BIOXR Produktmerkmale Aufputz Fingerabdruckleser/Tastatur für den Einsatz Innen und Außen Authentifizierung: Fingerabdruck, Fingerabdruck oder PIN Code, Fingerabdruck und PIN Code Speicherkapazität: 9500 Nutzer mit Fingerabdruck und 999 mit PIN Code (1 bis 8 Ziffern) ... -
Seite 6: Bioc2
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 2.2 BIOC2 Produktmerkmale Fingerabdrucklesegerät in Aufputzausführung mit kapazitivem Sensor Fingerabdruckleser mit benutzerdefiniertem Wiegand-Protokoll (8 bis 128 Bit), daher kompatibel mit anderen Controllern mit Wiegand Schnittstelle Zugangskontrolle nur mit Fingerabdruck ... -
Seite 7: Bioin Prox
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 2.3 BIOIN PROX Produktmerkmale Fingerabdrucklesegerät in Unterputzausführung mit integriertem Proximity-Leser Fingerabdruckleser mit benutzerdefiniertem Wiegand-Protokoll (8 bis 128-bit), somit ist er kompatibel mit anderen Controllern die über eine Wiegand Schnittstelle verfügen ... -
Seite 8: Bioe
Es gibt fünf verschiedene Modi der Nutzerauthentifizierung, die über die Software eingestellt werden können: Nur „Finger“ (BIOXR, BIOC2, BIOIN PROX), „Finger UND/ODER PIN Code“ (BIOXR), „Finger UND/ODER Karte“ (BIOIN PROX). Die dreifarbige LED wechselt die Anzeige zwischen orange, grün & rot. Diese Funktion ist nur für die Registrierung notwendig und leuchtet vor der Authentifizierung stets orange. -
Seite 9: Montage
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 5 Montage 5.1 BIOC2 5.2 BIOXR 5.3 BIOIN PROX Montageposition... -
Seite 10: Anschluss Eines Fingerabdrucklesegerätes An Den Ews Controller
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 6 Anschluss eines Fingerabdrucklesegerätes an den EWS Controller Die biometrischen Lesegeräte können nicht unabhängig betrieben werden, sie müssen an einen Zutritts-Controller mit Wiegand-Eingang angeschlossen werden. Die Fingerabdruckleser können praktisch an jeden Controller angeschlossen werden, der Wiegand-kompatibel ist (Standard Wiegand 26bit oder benutzerdefinierter Wiegand). -
Seite 11: Fingerabdruckleser In Netzwerken Mit Ews Controllern
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 6.1 Fingerabdruckleser in Netzwerken mit EWS Controllern Die Fingerabdruckleser werden über einen RS485 Datenbus verbunden. Die EWS Controller sind ebenfalls mit diesem RS485-Bus verbunden. Die maximale Anzahl an Geräten in einem Netzwerk (EWS + Fingerabdruckleser) beträgt 32. ... -
Seite 12: Konfigurierung Eines Fingerabdrucklesers Mit Pros Software
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 7 Konfigurierung eines Fingerabdrucklesers mit PROS Software 7.1 Hinzufügen eines Fingerabdrucklesers Doppelklick auf Tür um Lesegeräte anzuzeigen Rechtsklick auf Leser um diesen zu konfigurieren, dann Eigenschaften im Auswahlmenü wählen. Wählen Lesegerät Registerkarte... -
Seite 13: Aktualisierung Der Firmware
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation Aktualisierung der Firmware Rechtsklick auf Leser, dann Auswahl des Menüpunkts Firmware Aktualisierung Im Fenster Firmware Aktualisierung auf das Browse Feld klicken. Die Firmware wird standardmäßig im PROS Ordner unter Firmware installiert. Verfügen Sie über eine aktuellere Version, verwenden sie Durchsuchen um ihn zu finden. ... -
Seite 14: Sorgfältiges Einlesen Des Fingerabdrucks
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation Sorgfältiges Einlesen des Fingerabdrucks Die erste Registrierung des Fingerabdrucks ist sehr wichtig. Da im Erkennungsprozess der gescannte Fingerabdruck mit dem registrierten verglichen wird, kann ein nicht korrekt registrierter Fingerabdruck zu Fehlfunktionen führen. 1. -
Seite 15: Übertragen Der Fingerabdrücke Auf Fingerabdruckleser
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation Wählen Sie den Desktop-Leser aus, über den die Registrierung ausgeführt wird. Rechtsklick auf die Fingerspitze, dann Registrieren wählen. Legen Sie innerhalb von 15 Sekunden Ihren Finger auf das ausgewählte Lesegerät bis sich die Fingerspitze blau färbt und die Erfolgsquote der Registrierung in Prozent neben dem Finger angezeigt wird. -
Seite 16: Löschen Eines Nutzers Vom Fingerabdruckleser
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 7.13 Löschen eines Nutzers vom Fingerabdruckleser Markieren Sie das Kontrollkästchen hinter dem Nutzer Wählen Sie das Lesegerät von dem der Nutzer gelöscht werden soll und klicken Sie auf Ausgewählte Nutzer vom ausgewählten Leser löschen. -
Seite 17: Komplexe Übertragung
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 7.16 Komplexe Übertragung Über die komplexe Nutzerübertragung können mehrere ausgewählte Nutzer an mehrere Lesegeräte gesendet werden. Im Hauptmenü Tabelle hochladen auswählen Markieren Sie die Kontrollkästchen um die gewünschte Kombination auszuwählen; um eine ganze Zeile oder Spalte zu markieren oder zu deaktivieren verwenden Sie die rechte Maustaste. -
Seite 18: Anschließen Des Fingerabdrucklesers An Controller Eines Anderen Herstellers
CNV100 - RS485 zu RS232 CNV200 - RS485 zu USB CNV300 - RS485 zu TCP/IP Konfigurierung der Verdrahtung (gilt für alle Konverter) Konverter BIOXR, BIOC2 und BIOIN PROX PIN 1 (RS 485 +) RS 485 A PIN 2 (RS 485 -) RS 485 B... -
Seite 19: Erläuterung Der Konverter
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 8.1 Erläuterung der Konverter CNV100 Konverter RS485 zu RS232 Keine Installation erforderlich CNV200 RS485-USB-Konverter Installation als serielles USB Gerät (siehe CNV200 Handbuch) Die Treiber finden Sie auf der CD CNV300 RS485-TCP/IP-Konverter Keine Installation erforderlich. IP-Adresse wird durch Internet Browser geliefert (siehe CNV300 Handbuch) -
Seite 20: Konfigurieren Eines Fingerabdrucklesers Mit Biomanager
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 9 Konfigurieren eines Fingerabdrucklesers mit BioManager Bei BioManager handelt es sich um eine Software für die Verwaltung von Fingerabdrücken für XPR Fingerabdruckleser, die mit Zutritts-Controllern anderer Hersteller verwendet werden. Hauptfunktionen: Registrierung der Fingerabdrücke Kann über ALLE Fingerabdruckleser im Netzwerk oder über einen Desktop-Fingerabdruckleser (USB) ausgeführt werden. -
Seite 21: Lesegerät Bearbeiten
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation Rechtsklick auf den Leser und Version auswählen Ist das Lesegerät online, Rechtsklick auf Leser, dann Konfiguration senden auswählen Im Ereignisbericht überprüfen ob Konfigurierung erfolgreich war Ist das Lesegerät online, Rechtsklick auf Leser, dann Konfiguration senden auswählen ... -
Seite 22: Lesergerät Löschen
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation Einstellungen des Lesers bearbeiten und auf Speichern & Beenden klicken Rechtsklick auf Leser, dann Konfiguration senden auswählen Im Ereignisbericht überprüfen ob Konfigurierung erfolgreich war 9.3 Lesergerät löschen Rechtsklick auf Leser und Leser löschen auswählen 9.4 Sensor kalibrieren ... -
Seite 23: Nutzer Hinzufügen
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 9.5 Nutzer hinzufügen Klicken Sie auf das erste leere Feld am Ende der Nutzertabelle und geben Sie den Nutzernamen ein Klicken Sie in das ID (Nutzercode) Feld und geben die ID-Nummer ein. Diese Nummer wird vom Lesegerät an den Zugangs-Controller gesendet, wenn der Finger vom Lesegerät erkannt wird. -
Seite 24: Fingerabdrücke Erfassen
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 9.8 Fingerabdrücke erfassen Klicken Sie auf den Nutzer in der Nutzerspalte, NICHT im Kontrollkästchen markieren (das Kästchen wird für das Übertragen der Fingerabdrücke verwendet) nun ist der Nutzername blau hinterlegt. Wählen Sie den Fingerabdruckleser oder das Desktoplesegerät BioE über den die Abdrücke eingelesen werden sollen ... -
Seite 25: Löschen Von Fingerabdrücken
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation Wurden die Daten eines Nutzers übertragen, verschwindet das Häkchen aus dem Kästchen, und zeigt somit die erfolgreiche Übertragung an. Gleichzeitig blinkt die orangefarbene LED des Fingerabdrucklesers. Hinweis: Die durchschnittliche Übertragungsdauer je Fingerabdruck beträgt 0.6 sec. Hinweis: Falls PIN Codes zur Verfügung stehen, werden diese ebenfalls übertragen 9.10 Löschen von Fingerabdrücken Nach der Übertragung werden die Fingerabdrücke im Fingerabdruckleser und auf dem PC gespeichert. -
Seite 26: Wiegandformat Einstellen
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation Im Hauptmenü Tabelle hochladen auswählen Wählen Sie per Mausklick die gewünschte Kombination. Um eine ganze Zeile oder Spalte zu markieren oder zu deaktivieren verwenden Sie die rechte Maustaste. Wählen Sie Benutzer auf Leser hochladen oder Benutzer von Leser löschen über die rechte Maustaste ... - Seite 27 Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation Klicken Sie auf Speichern Hinweis: Als Endnutzer haben Sie keinen Zugriff auf die Wiegand Einstellungen. Bitten Sie den Servicetechniker die Parameter einzustellen und nehmen sie später keine Änderungen vor. Weitere Information finden Sie im BioManager Nutzerhandbuch.
-
Seite 28: Erläuterung Des Wiegand Protokolls
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 10 Erläuterung des Wiegand Protokolls Die Daten werden über die Leitung D0 für die logische “0” und D1 für die logische “1” gesendet. Beide Leitungen übermitteln die Daten asynchron, d.h. ein Low-Signal in DATA 0 steht für “0” und ein Low-Signal in DATA 1 steht für eine “1”. -
Seite 29: Verbindung Der Fingerabdruckleser Mit Dem Ex8 Controller
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 11 Verbindung der Fingerabdruckleser mit dem EX8 Controller Sind die Fingerabdruckleser mit dem EX8 Controller verbunden arbeiten Sie als Standalone Fingerabdruckleser. Der EX8 Kontroller erkennt den Fingerabdruckleser sobald dieser angeschlossen ist. Eine weitere Konfiguration ist nicht notwendig. -
Seite 30: Sicherheitshinweise
Nutzerhandbuch für Fingerabdruckleser V3.1 Company Visual Plus Corporation 12 Sicherheitshinweise Installieren Sie das Gerät nicht ohne Schutzabdeckung an einem Ort der direkter Sonneneinstrahlung ausgesetzt ist. Installieren Sie das Gerät und die Verkabelung nicht in der Nähe eines starken elektromagnetischen Feldes wie z.B. einer Funkantenne.
