Sicherheitshinweise:
Seien Sie im Umgang mit der Nadel vorsichtig. Da sie sehr spitz ist, kann sie leicht zu
Verletzungen führen. Beachten Sie die Sicherheitshinweise der Farb- bzw. der
Reinigungsmittelhersteller.
- lösen Sie den Apparat von der Druckluft bevor Sie etwas demontieren
- lassen Sie keine Kinder unbeaufsichtigt mit dem Apparat, es ist kein Spielzeug!
Artikel-Nr.Iwata-Nr.(alt)
195978
N 110 2
195990
N 140 4
195989
N 140 3
195972
N 080 4
195971
N 080 3
195992
N 150 4
195991
N 150 3
195998
N 135 3
195999
N 135 4
195993
N 150 5
195985
N 131 2
195994
N 150 7
195981
N 125 2
195982
N 130 1

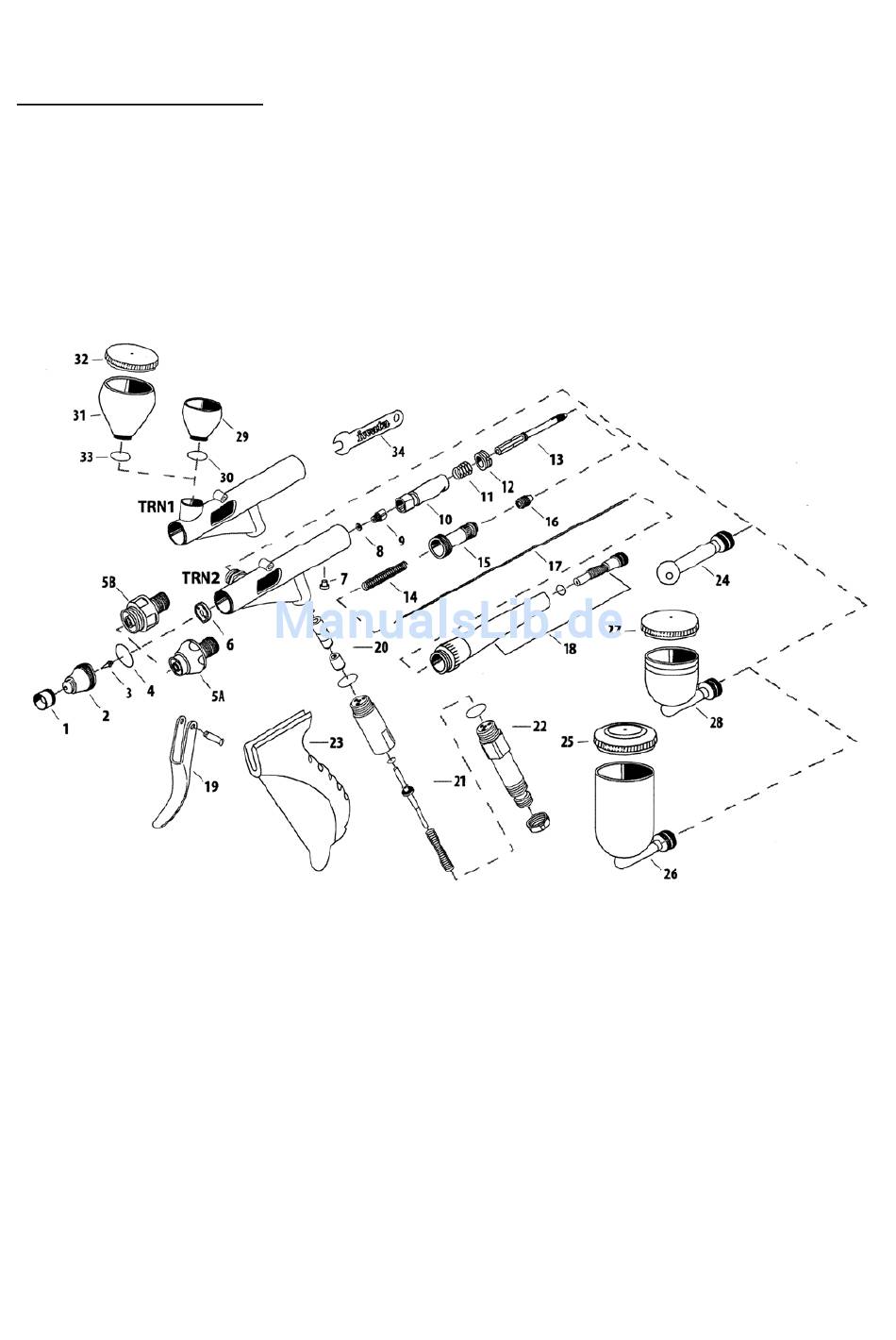

Explosions-Zeichnung
Bezeichnung
Nadelkappe
Düsenkappe 0.50 mm
Düsenkappe 0.35 mm
Düse 0.50 mm
Düse 0.35 mm
O-Ring Düsenkappe 0.50 mm
O-Ring Düsenkappe 0.35 mm
Kopf Base
Kopf Base
O-Ring Kopf Base
Main Körper Ring Schraube
O-Ring Nadel Dichtung
Nadel Dichtung Schraube
Federregulierungsschraube
Modell
HP-TRN1/TRN2
HP-TRN2
HP-TRN1
HP-TRN2
HP-TRN1
HP-TRN2
HP-TRN1
HP-TRN1
HP-TRN2
HP-TRN1/TRN2
HP-TRN1/TRN2
HP-TRN1/TRN2
HP-TRN1/TRN2
HP-TRN1/TRN2
Ref.
1
2
2
3
3
4
4
5A
5B
6
7
8
9
10
