Installationshinweise
Hinweis!
Stellen Sie vor der Montage sicher, dass durch das Bohren und
Schrauben keine Leitungen im Untergrund beschädigt werden. Um dies
zu vermeiden, ist unter anderem die Lage der Zuleitung zu beachten.

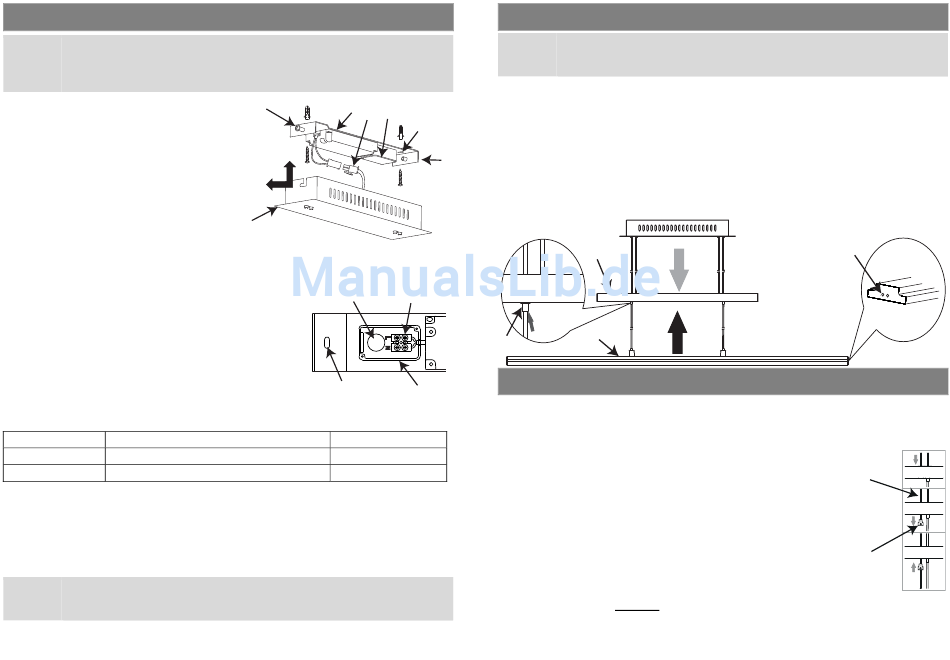

1.
Entnehmen Sie die Leuchte aus der
Verpackung und prüfen Sie diese
auf Beschädigungen und
Vollständigkeit.
2.
Bestimmen Sie den Montageort.
3.
Lösen Sie die beiden Schrauben 1
mit ca. 4 Umdrehungen,
verschieben Sie den Baldachin 2
ca. 1 cm seitlich und nehmen Sie
es von dem Leuchtenträger 3 ab.
4.
Lösen Sie den Steckverbinder 4.
5.
Öffnen Sie das Anschlussgehäuse 5.
6.
Halten Sie den Leuchtenträger am Montageort an.
-
Die Zuleitung muss durch die Kabeleinführung 6 geführt werden.
-
Beachten Sie, dass die Position des
Leuchtenträgers die Ausrichtung der Leuchte
bestimmt.
7.
Zeichnen Sie die beiden Befestigungspunkte
durch die Befestigungslöcher 7 an.
8.
Befestigen Sie den Leuchtenträger, abhängig
vom Untergrund, ggf. mittels der mitgelieferten
Schrauben und Dübel.
9.
Nehmen Sie den Anschluss an der Klemme 8
wie folgt vor:
-
Die Zuleitung muss durch die Kabeleinführung geführt werden!
Symbol
Klemmenbezeichnung
L
N
10. Schließen Sie das Anschlussgehäuse 5.
11. Halten Sie den Baldachin unter den Leuchtenträger und setzen Sie den
Steckverbinder 4 zusammen.
12. Schieben Sie den Baldachin auf den Leuchtenträger und schrauben Sie die
Schrauben 1 fest.
13. Prüfen Sie, dass die Pendelseile nicht verdreht sind und parallel zueinander
verlaufen.
Hinweis!
Wenn die Seile sich berühren, kommt es zum Kurzschluss und die
Schutzschaltung spricht an.
14. Prüfen Sie die Funktion der Leuchte.
4
3
1
4 5
2
6
7
Leitung
Phase
Braun
Neutral
Blau
Höhenverstellung
Hinweis! Beschädigungsgefahr!
Glätten Sie die Seile mit einem geeigneten Tuch, um zu vermeiden, dass
die Seile während der Höhenverstellung verhaken und reißen.
Die abgehängte Höhe der Leuchte kann im Bereich von 97 - 157 cm stufenlos
verstellt werden.
Soll die Pendellänge verändern werden, müssen die Metallhülsen 11 an den
7
beiden Seildurchführungen im Gegengewicht 9 gelöst werden.
Fassen Sie hierfür das Gegengewicht mit beiden Händen so, dass die Daumen
von unten an der Seildurchführung liegen. Drücken Sie nun mit den
1
Daumennägeln die kleinen Metallhülsen 11 ein. Verschieben Sie nun das
Gegengewicht in die gewünschte Richtung:
Nach oben:
Nach unten:
8
11
Kürzen der Pendelseile
5
Zum Kürzen der Pendelseile gehen Sie wie folgt vor:
-
Schalten Sie den Stromkreis aus.
-
Die Leuchte sollte durch eine zweite Person festgehalten werden.
1. Schieben Sie die inneren Seile 12 nach unten aus dem Gegengewicht 9.
2. Lösen Sie die beiden Schrauben der Seilklemmen 13.
3. Verschieben Sie Seilklemmen um die zu kürzende
Seillänge und schrauben je eine Schraube der
Seilklemmen mit dem beiliegenden Inbusschlüssel fest.
4. Schieben Sie die Seilklemme in das Gegengewicht.
5. Machen Sie einen Knoten in das freie Seilende.
6. Prüfen Sie, ob die Leuchte gerade hängt. Justieren Sie bei
Bedarf die Position der Seilklemme.
7. Schrauben Sie nun die 4 Schrauben der beiden
Seilklemmen fest und prüfen Sie den festen Sitz der Seile in den
Seilklemmen.
8. Schneiden Sie erst jetzt das überschüssige Seil ab.
9. Schalten Sie den Stromkreis wieder ein.
10. Prüfen Sie die Funktion der Leuchte.
Die Leuchte 10 wird gesenkt!
Die Leuchte 10 wird angehoben!
9
10
14
12
13
5
