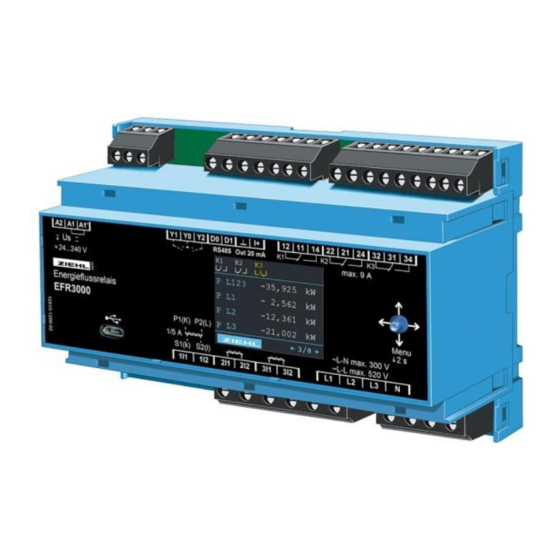

ZIEHL EFR3000 Kurzanleitung
  1. Anleitungen
  2. Marken
  3. ZIEHL Anleitungen
  4. Relais
  5. EFR3000
  6. Kurzanleitung

ZIEHL EFR3000 Kurzanleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
®
Temperaturrelais und MINIKA
Strom- und Spannungsrelais
Kurzanleitung EFR3000
Energieflussrelais
- Optimierung des Eigenverbrauchs selbst erzeugter Energie, SG ready optimiert
- Energieflussrichtungsrelais für Batteriespeichersysteme (EnFluRi Sensor < 0,5s)
- begrenzen der Einspeiseleistung, skalierbarer Leistungsmessumformer
- Parametrierung auch über Web-Oberfläche mit Übertragung durch USB Stick
http://www.public.ziehl.com/efr3000/
Ausführliche Betriebsanleitung siehe im Internet unter:

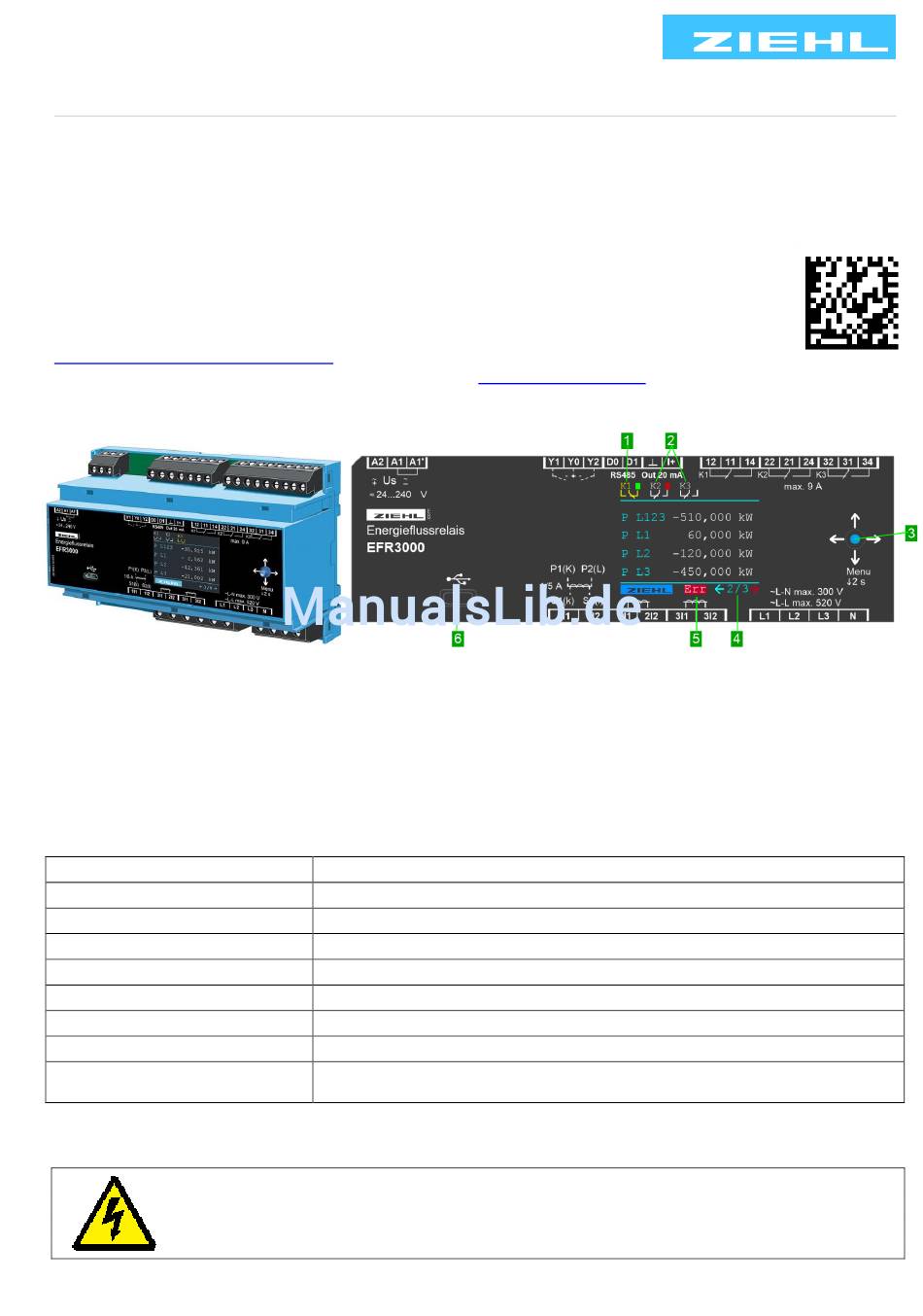

1 Anzeige- und Bedienelemente
Relais K1 angezogen (11 – 14), grüner Zeitbalken = Laständerung erkannt
1
Relais K2 & K3 abgefallen (21 – 22; 31 – 32), roter Zeitbalken = Verzögerung ein / aus läuft oder Last
2
nicht erkannt
3
Joystick Taster (Sonderfunktionen werden im Display am Platz von Err angezeigt)
4
aktuelle Anzeigeseite / Anzahl Anzeigeseiten / Kürzel für Menüpunkt
5
Error vorhanden, für Anzeige mit Hilfetext nach rechts navigieren (roter Pfeil)
6
Anschluss für Micro USB Stick, für Firmware Update, Sicherung und Austausch von Parametrierung
2 Beschreibung der Anschlüsse
Anschluss
A1, A1' und A2
Y0
Y1 und Y2
D0 und D1
Gnd und I+
12,11,14; 22,21,24; 32,31,34
L1, L2, L3 und N
1l1(k), 1l2(l), 2l1(k), 2l2(l) ,
3l1(k), 3l2(l)
3 Wichtige Hinweise
WARNUNG!
Gefährliche elektrische Spannung!
Kann zu elektrischem Schlag und Verbrennungen führen.
EFR3000
12610-0750-00
®
Messgeräte MINIPAN
www.ziehl.de/ziehl/ba
Beschreibung
Steuerspannung DC/AC 24 – 240 V 0/50/60 Hz
Speisespannung für Digitaleingänge ca. DC18V
Digitaleingänge, K1...3 extern Ein- oder Ausschalten
RS485 Schnittstelle
Analogausgang 0/4...20 mA
Relais K1, K2 und K3 (max 9A direkt)
Spannungsmessung, Phase L1, L2, L3 und Neutralleiter
Strommessung, Phase L1, L2 und L3 (nur über Stromwandler 1 / 5 A),
k = Kraftwerk sekundär, l = Last sekundär
Seite 1 / 8
ZIEHL industrie – elektronik GmbH + Co KG
Daimlerstraße 13, D – 74523 Schwäbisch Hall
+ 49 791 504-0, info@ziehl.de, www.ziehl.de
Schaltrelais und Steuerungen
Messumformer
Netz- und Anlagenschutz
Stand: 2016-02-04 Ba
ab Firmware: 0-00
www.ziehl.de
