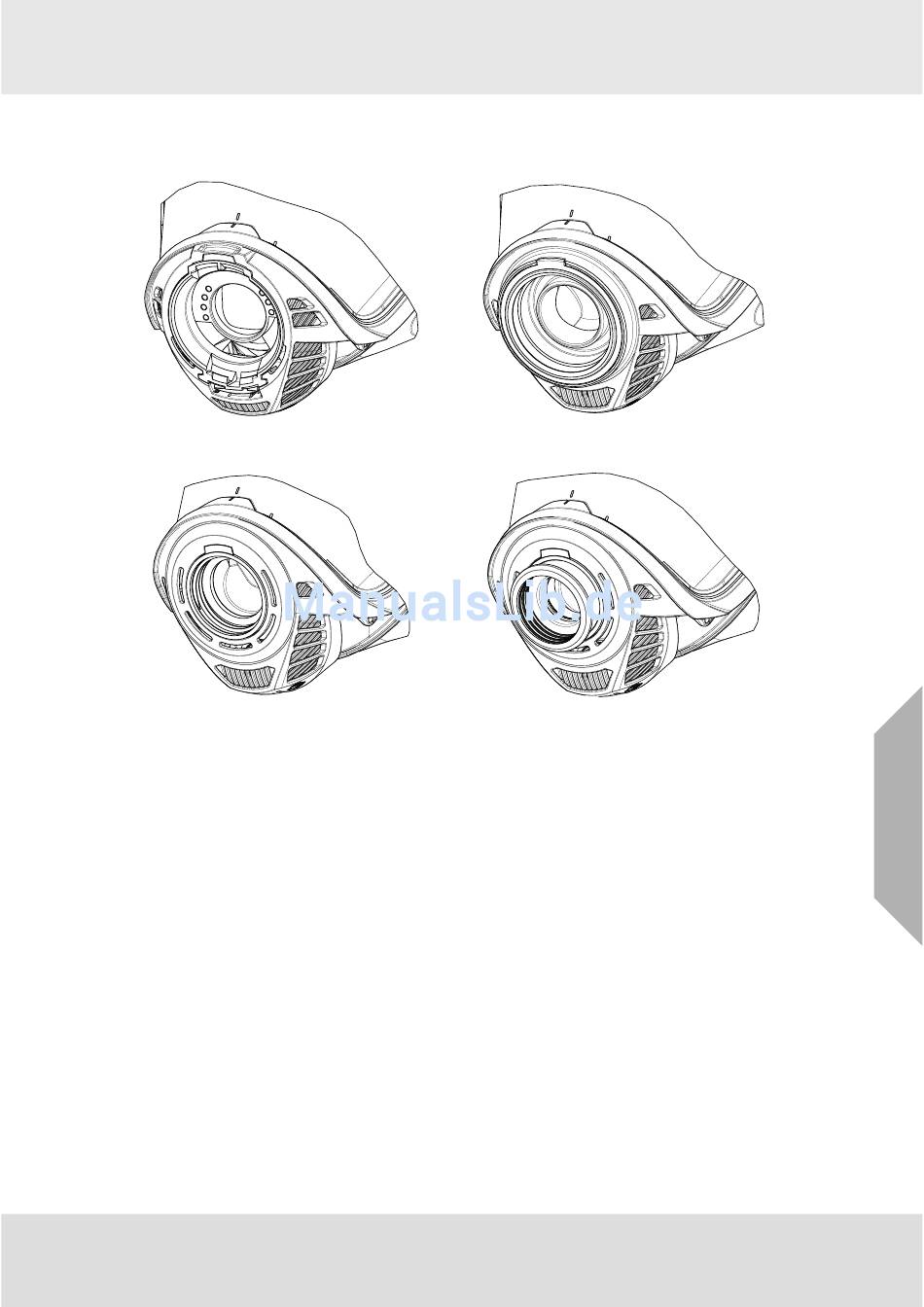

Komponentengehäuseversionen
Die Maske ist mit verschiedenen Komponentengehäusen erhältlich:
Abb. 4
Fest positionierter Steckanschluss
Abb. 6
M45x3
2.2
G1 Heads-Up Display (HUD)
Wenn die Maskenversion mit dem G1-Komponentengehäuse mit fest positioniertem Steckanschluss
zusammen mit einem G1-Pressluftatmer verwendet wird, sind die Lichtleiter an der Maske Teil des
HUD. Das HUD ist in den Lungenautomaten integriert und wirft Licht in die Maske.
Das HUD gibt für den Träger über Lichtleiter in die Maske den Druckzustand und den Alarmstatus an.
Der Druckzustand befindet sich rechts vom Träger, der Alarmstatus links vom Träger.
Einzelheiten zum HUD finden Sie in der Gebrauchsanleitung für den G1-Pressluftatmer.
2.3
Filteradapter
Wenn der Filteradapter mit dem G1-Komponentengehäuse mit fest positioniertem Steckanschluss
verwendet wird, können Atemfilter mit einem Standardgewinde gemäß EN 148-1 an der Maske ange-
bracht werden. Die Anleitungen zum Einsatz der Atemfilter sind zu beachten, einschließlich Informati-
onen zum Einsatz in explosionsgefährdeten Bereichen.
Abb. 5
Steckanschluss
Abb. 7
ESA
G1-Atemanschluss
Beschreibung
DE
9
