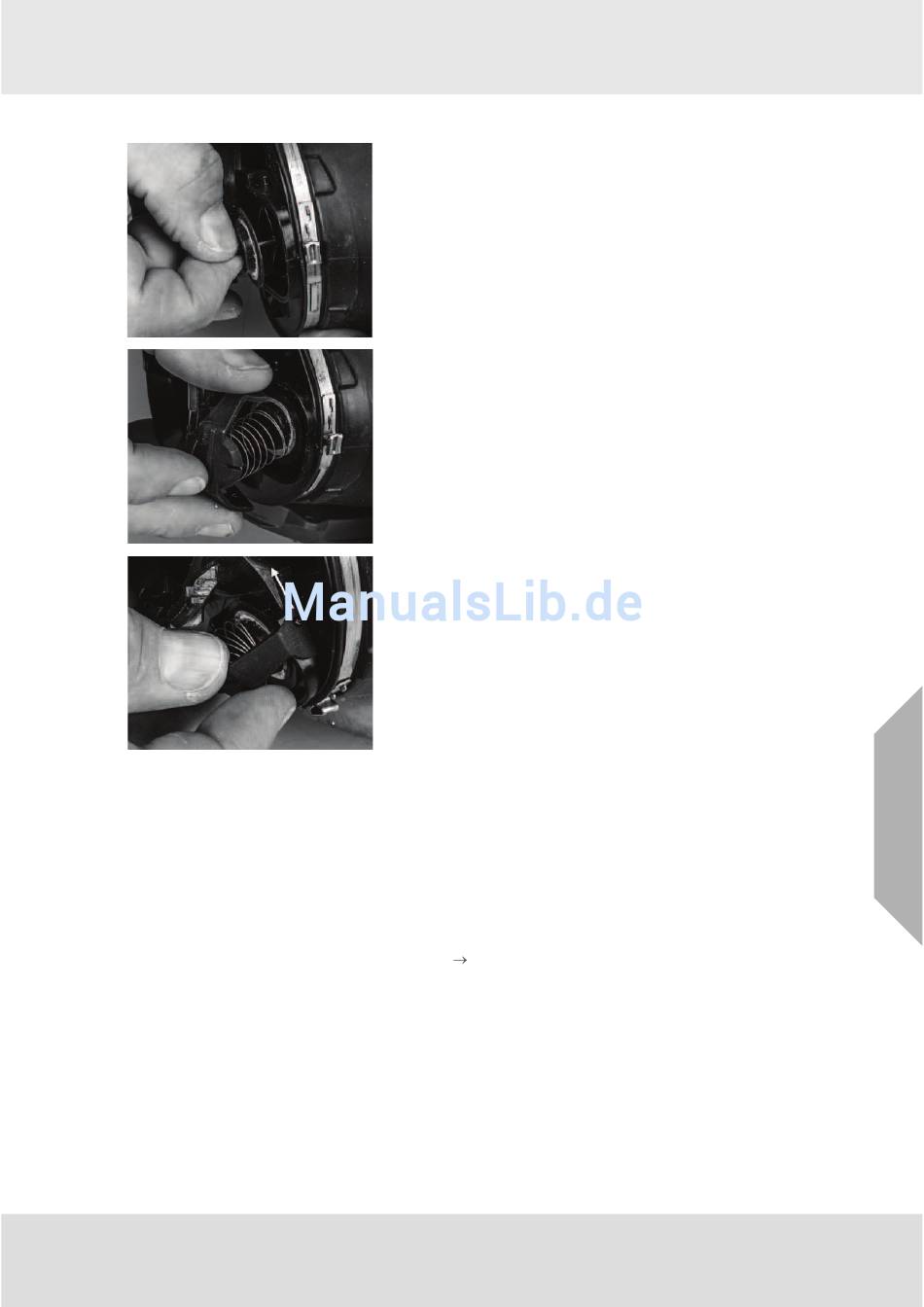

Einbauen von Federhalterung und Ausatemventil
6.4
Wechsel der Sprechmembran
(1)
Knöpfen Sie die Innenmaske ab.
(2)
Schrauben Sie die Gewindemuffe mit dem Sonderwerkzeug von der Maskeninnenseite ab.
(3)
Entfernen Sie den O-Ring und die Sprechmembran.
(4)
Setzen Sie die neue Sprechmembran ein:
a) Setzen Sie die Sprechmembran so in das Komponentengehäuse ein, dass die gelbe Seite
sichtbar ist.
b) Setzen Sie den O-Ring wieder ein.
(5)
Schrauben Sie die Gewindemuffe mit dem Sonderwerkzeug ein (Drehmoment: 5 Nm).
(6)
Führen Sie eine Dichtheitsprüfung durch (
(1)
Setzen Sie den Ausatemventilschaft in die Gehäuse-
baugruppe ein.
HINWEIS: Achten Sie darauf, dass der Ventilschaft in den mitt-
leren Schlitz eingesetzt wird.
(2)
Bringen Sie die Halterungsfeder über dem Ring des
Ausatemventils an.
(3)
Richten Sie die Gabeln auf der ebenen Fläche des
Komponentengehäuses aus und schieben Sie sie nach
vorne, bis jede Gabel einrastet.
Kapitel 6.5).
G1-Atemanschluss
Wartung
DE
22
