DF-models SkyTumbler 9918 Anleitung

www.df-models.com

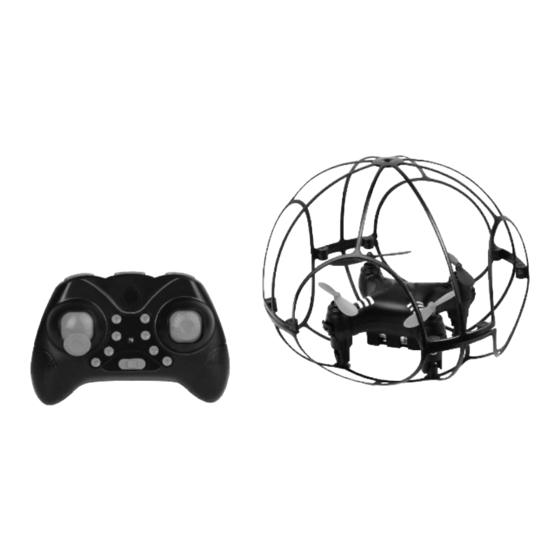

SkyTumbler
N° 9918
Einsetzen der Senderbatterien
Lösen Sie die Schraube der Abdeckung und öffnen diese.
Setzen Sie die Batterien (1,5V. AAA) in die Halterung und
verschliessen den Deckel wieder.
ROTORBLATTWECHSEL
Sollte sei einmal die Rotorblätter wechseln müssen, achten Sie bitte
darauf, dass diese wieder in der richtigen Reihenfolge / Positionierung
angebracht werden!
Tauschen Sie mit "A" markierte Blätter immer gegen ein ebenfalls
mit "A" markiertes Rotorblatt aus. Ein Blatt "B" gegen eines,
dass mit "B" markiert ist.
Falsch angebrachte Blätter bewirken, dass das Modell nicht
mehr abheben kann oder fliegt.
CONTROLLER
LED:
Durch Drücken der Taste kann die LED Beleuchtung ein-/
ausgeschalten werden.
Flip:
Nach dem Drücken der Flip-Taste piept der Controller. Sie können
nun mit dem rechten Steuerhebel die Richtung wählen in welche das
Modell sich überschlagen soll (Auf ausreichend Abstand zum Boden
achten!)
Speed:
Nach dem Aktivieren des Modells befindet sich die Drohne bei 30 % Leistung.
Durch drücken der Speed Taste können Sie die Einstellung ändern. 30 %, 60 % oder
100 % Agilität können gewählt werden. Fliegen Sie im Freien immer mit 60 % besser
100 %, damit bei Wind das Modell noch ausreichend Leistung hat.
Headless:
Wenn das Modell in diesem Modus geflogen wird, ist es egal, wie
der Quadrocopter gedreht wurde. Immer die vom Piloten abge-
wandte Seite zeigt ist vorne. Somit bleibt rechts und links immer
gleich aus der Sicht des Piloten. Es ist also quasi eine relative Steu-
erung. Wenn der Nick Knüppel gezogen wird, fliegt das Modell in
diesem Modus immer auf den Piloten zu. Bei Rollsteuerung „rechts"
fliegt er nach rechts und links eben nach links. Vor allem unerfahrene
Piloten werden diesen Modus mögen.
FLUGVORBEREITUNGEN
Laden des Flugakkus
1. verbinden Sie den USB-Adapter mit einer geeigneten
Quelle (USB-Port oder Netzteil mit USB-Ausgang)
2. stecken Sie das Ladekabel un die Buchse des Copters,
der Copter muss ausgeschalten sein
3. so lange die LED des USB Adapters leuchtet wird der
Akku geladen
4. erlischt das rote Licht ist der Akku fertig geladen
5. trennen Sie den Akku und den USB Adapter
Ladebuchse am Copter
Achtung
Laden Sie nie unbeaufsichtigt!
Nach Ende des Ladevorganges Akku abstecken!
Modell einschalten und binden
1. Modell einschalten
2. Controller einschalten (linker Hebel muss komplett unten stehen)
3. linken Steuerhebel komplett nach oben dann nach unter drücken
FLIEGEN
Mit dem linken Hebel lassen Sie
das Modell steigen und sinken.
Drücken des rechten Hebels nach hinten/ unten
bewirkt den Rückwärtsflug des Modells,
drücken nach oben bewirkt den
Vorwärtsflug des Modells.
Drücken des linken Hebels nach rechts oder links
bewirkt einen Drehbewegung des
Modells um die eigene Achse
nach rechts oder links.
Drücken des rechten Hebels nach rechts lässt das Modell
nach rechts fliegen, durch drücken nach links fliegt das modell nach links.
Ersatzteile
verfügbare Ersatzteile:
N° 9919 - Ersatzrotorblätter (4)
Impressum
Diese Bedienungsanleitung
ist eine Publikation von
DF-Models
Drahthammerstrasse 22
D-92224 Amberg
