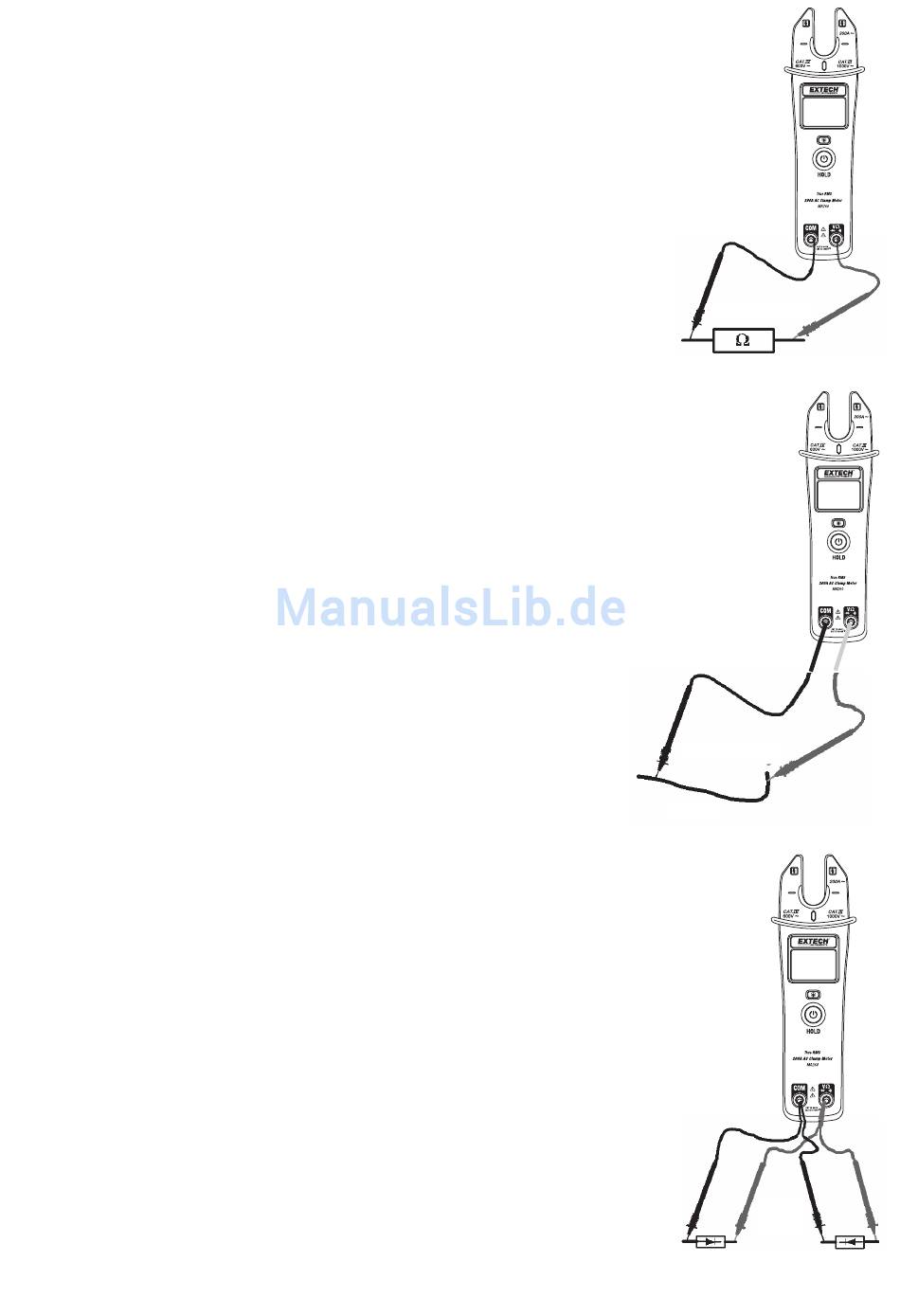

Widerstandsmessungen
1. Stecken Sie den Bananenstecker der schwarzen Messleitung in die
negative (COM) Buchse. Stecken Sie den Bananenstecker der roten
Messleitung in die positive (V/Ω) Buchse.
2. Halten Sie die Prüfspitzen an den zu prüfenden Stromkreis oder das
zu prüfende Bauteil. Es ist empfehlenswert, eine Seite des zu
prüfenden Bauteils vom Rest des Stromkreises zu trennen, damit
dieser nicht durch die Widerstandsmessung beeinträchtigt wird.
3. Lesen Sie nun den Widerstands‐Messwert im Display ab. Das Display
zeigt das Messergebnis mit dem exakten Dezimalpunkt an.
Durchgangsprüfung
1. Stecken Sie den Bananenstecker der schwarzen Messleitung in
die negative (COM) Buchse. Stecken Sie den Bananenstecker
der roten Messleitung in die positive (V/Ω) Buchse.
2. Halten Sie die Spitzen der Messfühler an den Stromkreislauf
oder an die Bauteile, welche getestet werden sollen.
3. Wenn der Widerstand weniger als ca. 25 Ω beträgt, ertönt ein
akustisches Signal. Sollte der Stromkreis unterbrochen sein,
zeigt das Display „OL" an.
4. Beachten Sie, dass der Summer nicht ertönt, wenn der
Widerstand größer als 400 Ω ist. Der Summer kann jedoch
ertönen, wenn der Widerstand zwischen 25 Ω und 400 Ω liegt.
Diodenprüfung
1. Stecken Sie den Bananenstecker der schwarzen Messleitung in die
negative (COM) Buchse und den Bananenstecker der roten
Messleitung in die positive (V/Ω) Buchse.
2. Legen Sie die Prüfspitzen an die zu prüfende Diode. Für die
Durchlassspannung wird typischerweise 0.4V bis 0.8V angezeigt. Für
die Sperrspannung wird „OL" angezeigt. Kurzgeschlossene Dioden
zeigen eine Spannung von annähernd 0 ohms
ein offene Diode zeigt „OL" in beiden Polaritätsrichtungen an.
(
akustisches signal) und
