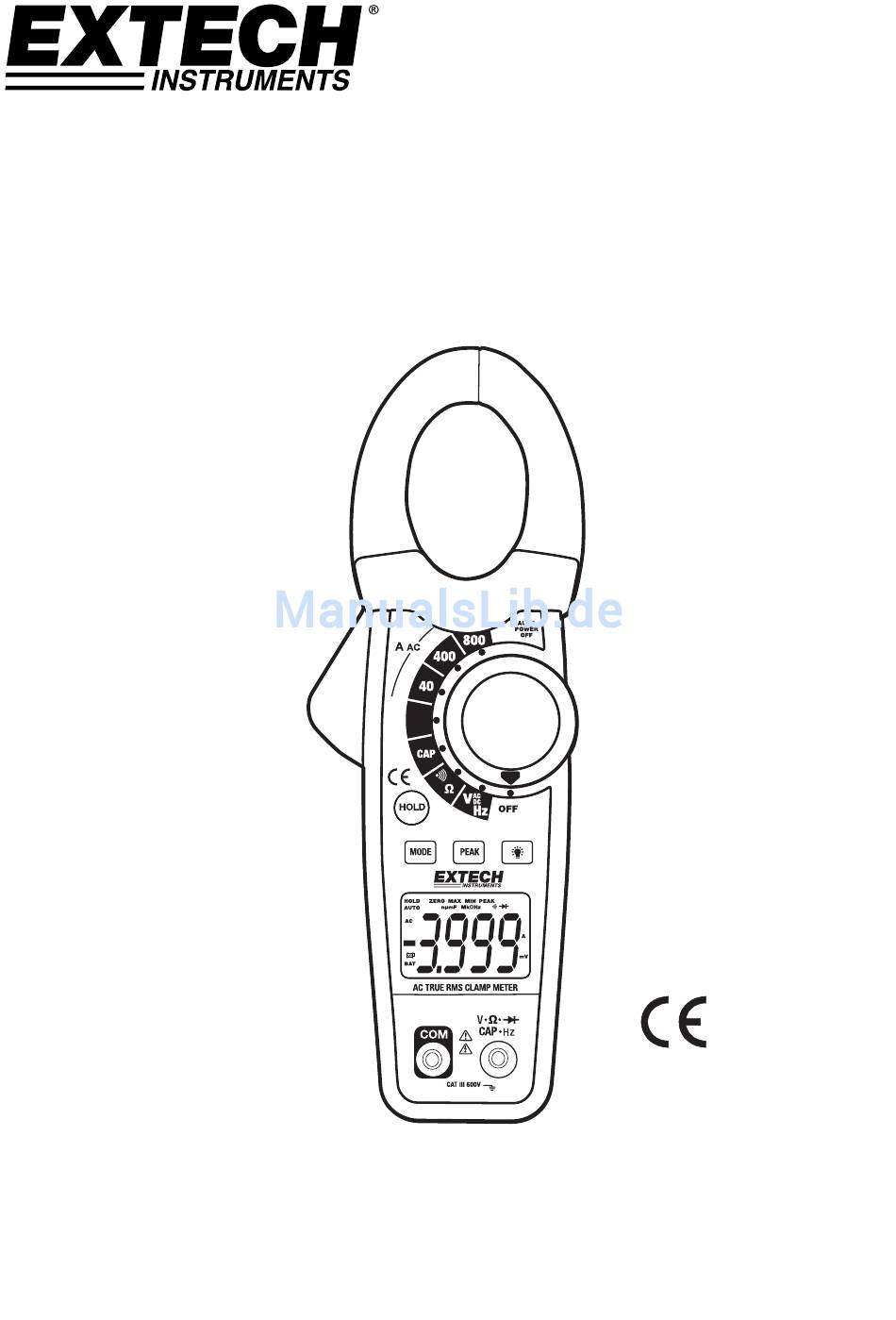

- Seite 1 Bedienungsanleitung AC Zangenampere Meter-800 Modell EX720 TEMP AC TRMS CLAMP METER EX720...
-
Seite 2: Internationale Sicherheitssymbole
Vor dem Wechseln der Messbereiche zunächst die Messleitungenl vom zu prüfenden Stromkreis abnehmen. Messfunktion Maximaler Eingang A AC 800A AC V DC, V AC 600V DC/AC Widerstand, elektrische Kapazität, Frequenz, 250V DC/AC Diodentest Temperatur 60V DC, 24V AC EX720-de-DE_v3.4 4/15... - Seite 3 Auslaufen zu verhindern. Alte oder beschädigte Batterien können Verätzungen bei Hautkontakt verursachen. Benutzen Sie in einem solchen Fall immer entsprechende Schutzhandschuhe. Gehen Sie sicher, dass die Batterien nicht kurz geschlossen werden. Werfen Sie die Batterien nicht ins Feuer. EX720-de-DE_v3.4 4/15...
-
Seite 4: Beschreibung Des Messgerätes
Millivolt oder Volt (Spannung) Ω Ohm (Widerstand) Ampere (Strom) Farad (elektr. Kapazität) Hertz (Frequenz) F und Fahrenheit und Celsius Einheiten (Temperatur) (nur EX720, EX730) n, m, , M, k Vorsätze für Messeinheiten: nano, milli, micro, mega, und kilo ))) Durchgangsprüfung Diodentest EX720-de-DE_v3.4 4/15... - Seite 5 Messkabel in die positive V· Ω ·CAP·TEMP Hz ·Buchse stecken. Den Funktionswahlschalter auf V Hz stellen. Mit der Taste MODE AC (Wechselspannung) oder DC (Gleichspannung) wählen. Die Messkabel parallel zu dem zu prüfenden Stromkreis anschließen. Die Spannungsmessung auf dem LCD ablesen. EX720-de-DE_v3.4 4/15...
-
Seite 6: Widerstandsmessungen
Berühren Sie das zu prüfende Element mit den Messkabelspitzen. Lesen Sie nun den Frequenzwert im Display ab. Das Display gibt den richtigen Dezimalwert mit Punkt an. Erneut die Taste MODE drücken und gedrückt halten, um zum Spannungsmodus zurückzukehren. EX720-de-DE_v3.4 4/15... -
Seite 7: Durchgangsprüfungen
Messung OL anzeigt, dann ist die Diode in Ordnung. Wenn beide Messungen OL anzeigen, dann ist das Gerät offen. Wenn beide Messungen sehr niedrige Werte oder sogar "0" anzeigen, dann ist das Gerät kurzgeschlossen. EX720-de-DE_v3.4 4/15... -
Seite 8: Lcd-Hintergrundbeleuchtungsknopf
Hintergrundbeleuchtung diesen Knopf drücken. Zum Ausschalten erneut drücken. Automatisches Ausschalten Um Batteriestrom zu sparen, schaltet sich das Messgerät nach ca. 25 Minuten automatisch aus. Zum erneuten Einschalten des Messgerätes den Funktionsschalter auf OFF (Aus) stellen und die gewünschte Funktion einstellen. EX720-de-DE_v3.4 4/15... -
Seite 9: Technische Daten
± (10% + 10d) 40,00mF nicht spezifiziert Frequenz 4,000kHz ± (1.5% + 2d) Sensitivity: 100V (<50Hz); 50V (50 to 400Hz); 5V (401 to 4000Hz) Temperatur -4 to 1400 ± (3%rdg + 9 -20 to 760 ± (3%rdg + 5 EX720-de-DE_v3.4 4/15... - Seite 10 229 x 80 x 49mm (9,0 x 3,1 x 2,0"); 303g (10,7 oz). Sicherheit Nur für den Gebrauch in Räumen und im Einklang mit den Anforderungen zur doppelten Isolierung gemäß IEC1010-1 (2001): EN61010-1 (2001) Überspannungskategorie III 600V und Kategorie II 1000V, Verschmutzungsgrad 2. EX720-de-DE_v3.4 4/15...
-
Seite 11: Wartung
Geräten zu nehmen. Andere Battery Safety Reminders o Batterien niemals in ein Feuer. Akkus können explodieren oder auslaufen. o Niemals Akkutypen. Immer neue Batterien des gleichen Typs Copyright © 2013‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com EX720-de-DE_v3.4 4/15...
