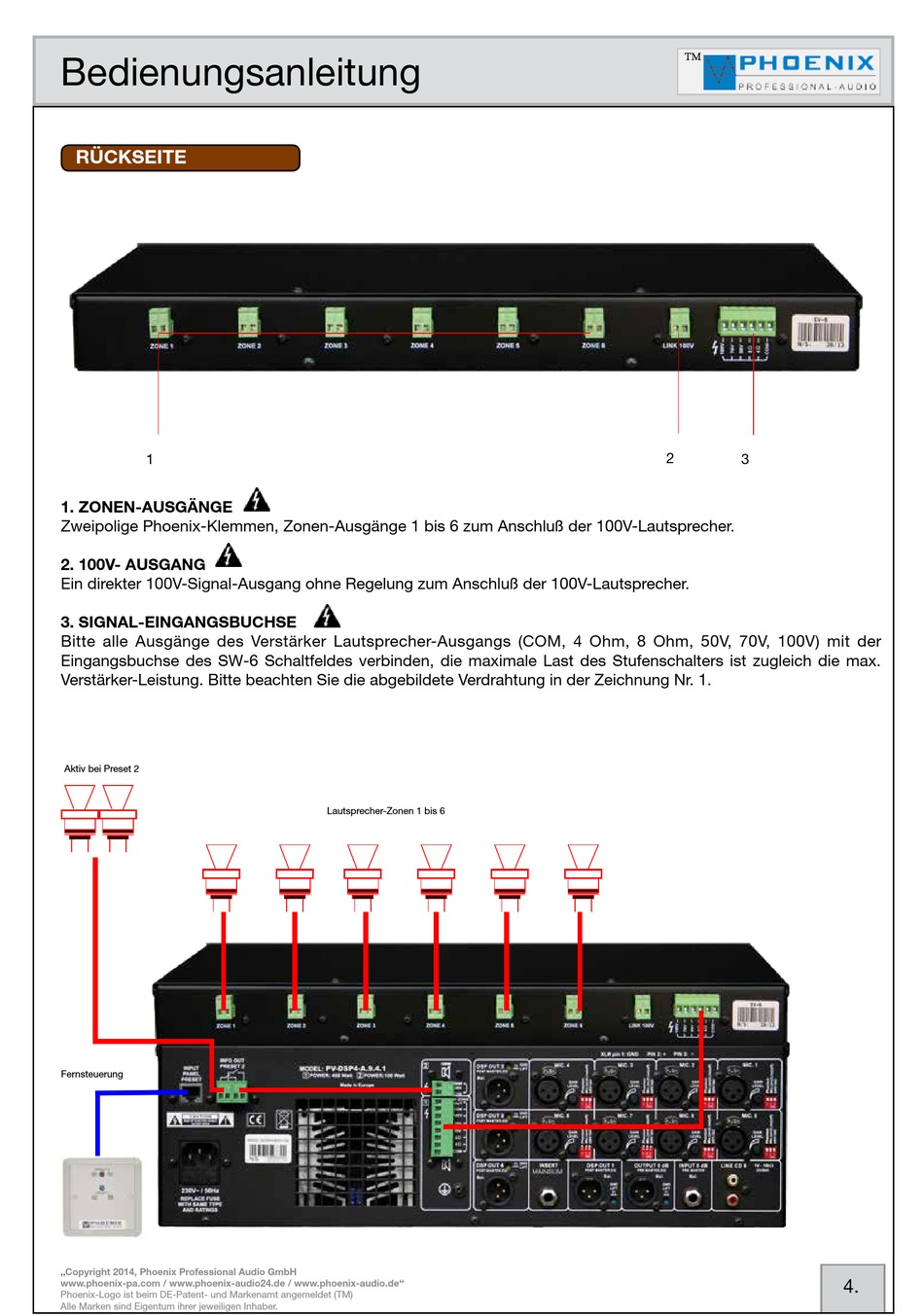

Bedienungsanleitung
RÜCKSEITE
2
1
3
1. ZONEN-AUSGÄNGE
Zweipolige Phoenix-Klemmen, Zonen-Ausgänge 1 bis 6 zum Anschluß der 100V-Lautsprecher.
2. 100V- AUSGANG
Ein direkter 100V-Signal-Ausgang ohne Regelung zum Anschluß der 100V-Lautsprecher.
3. SIGNAL-EINGANGSBUCHSE
Bitte alle Ausgänge des Verstärker Lautsprecher-Ausgangs (COM, 4 Ohm, 8 Ohm, 50V, 70V, 100V) mit der
Eingangsbuchse des SW-6 Schaltfeldes verbinden, die maximale Last des Stufenschalters ist zugleich die max.
Verstärker -Leistung. Bitte beachten Sie die abgebildete Verdrahtung in der Zeichnung Nr. 1.
Aktiv bei Preset 2
Lautsprecher-Zonen 1 bis 6
Fernsteuerung
„Copyright 2014, Phoenix Professional Audio GmbH
4.
www.phoenix-pa.com / www.phoenix-audio24.de /
www.phoenix-audio.de"
Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
