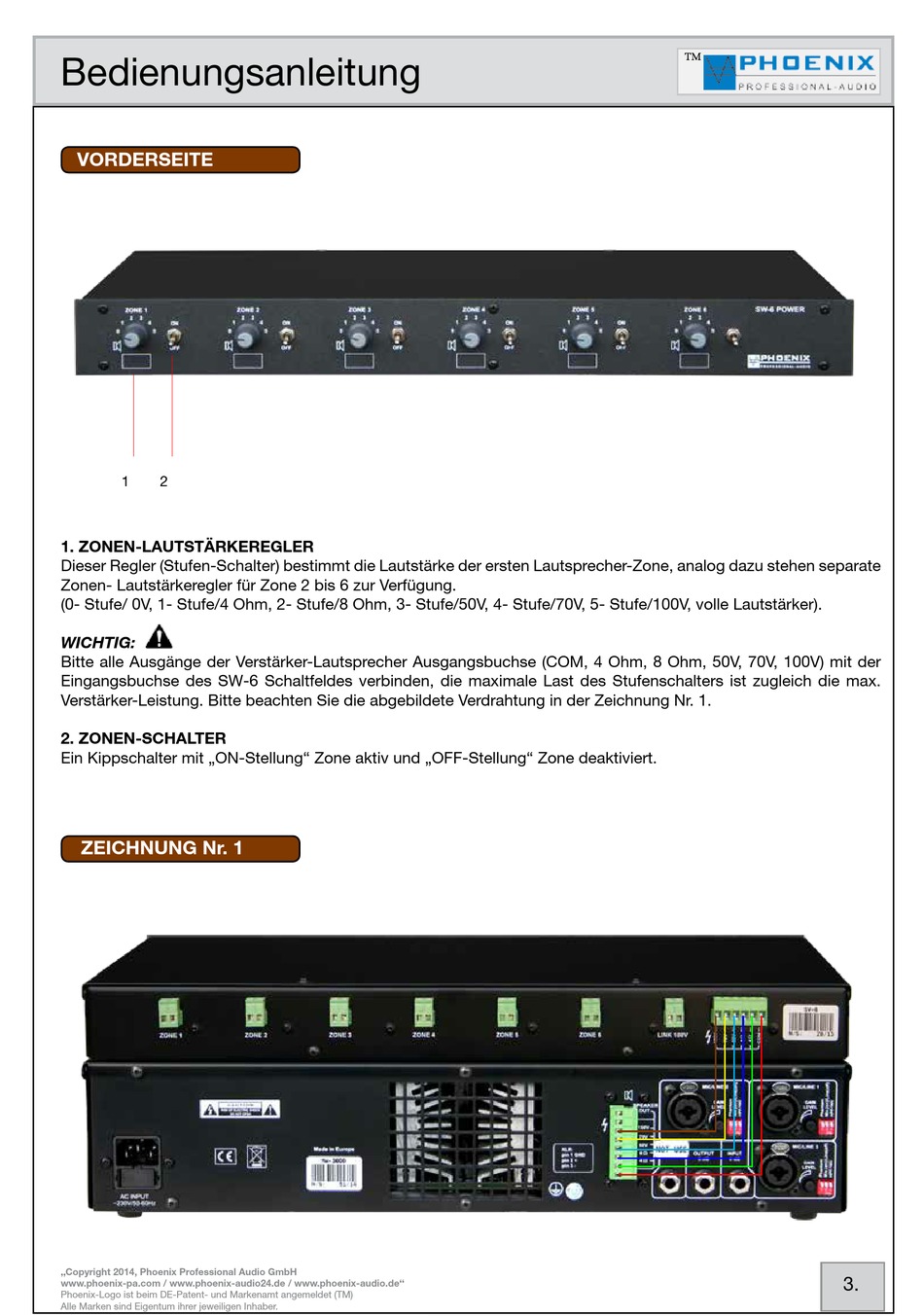

Bedienungsanleitung
VORDERSEITE
1
2
1. ZONEN-LAUTSTÄRKEREGLER
Dieser Regler (Stufen-Schalter) bestimmt die Lautstärke der ersten Lautsprecher-Zone, analog dazu stehen separate
Zonen- Lautstärkeregler für Zone 2 bis 6 zur Verfügung.
(0- Stufe/ 0V, 1- Stufe/4 Ohm, 2- Stufe/8 Ohm, 3- Stufe/50V, 4- Stufe/70V, 5- Stufe/100V, volle Lautstärker).
WICHTIG:
Bitte alle Ausgänge der Verstärker-Lautsprecher Ausgangsbuchse (COM, 4 Ohm, 8 Ohm, 50V, 70V, 100V) mit der
Eingangsbuchse des SW-6 Schaltfeldes verbinden, die maximale Last des Stufenschalters ist zugleich die max.
Verstärker -Leistung. Bitte beachten Sie die abgebildete Verdrahtung in der Zeichnung Nr. 1.
2. ZONEN-SCHALTER
Ein Kippschalter mit „ON-Stellung" Zone aktiv und „OFF-Stellung" Zone deaktiviert.
ZEICHNUNG Nr. 1
„Copyright 2014, Phoenix Professional Audio GmbH
3.
www.phoenix-pa.com / www.phoenix-audio24.de /
www.phoenix-audio.de"
Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
