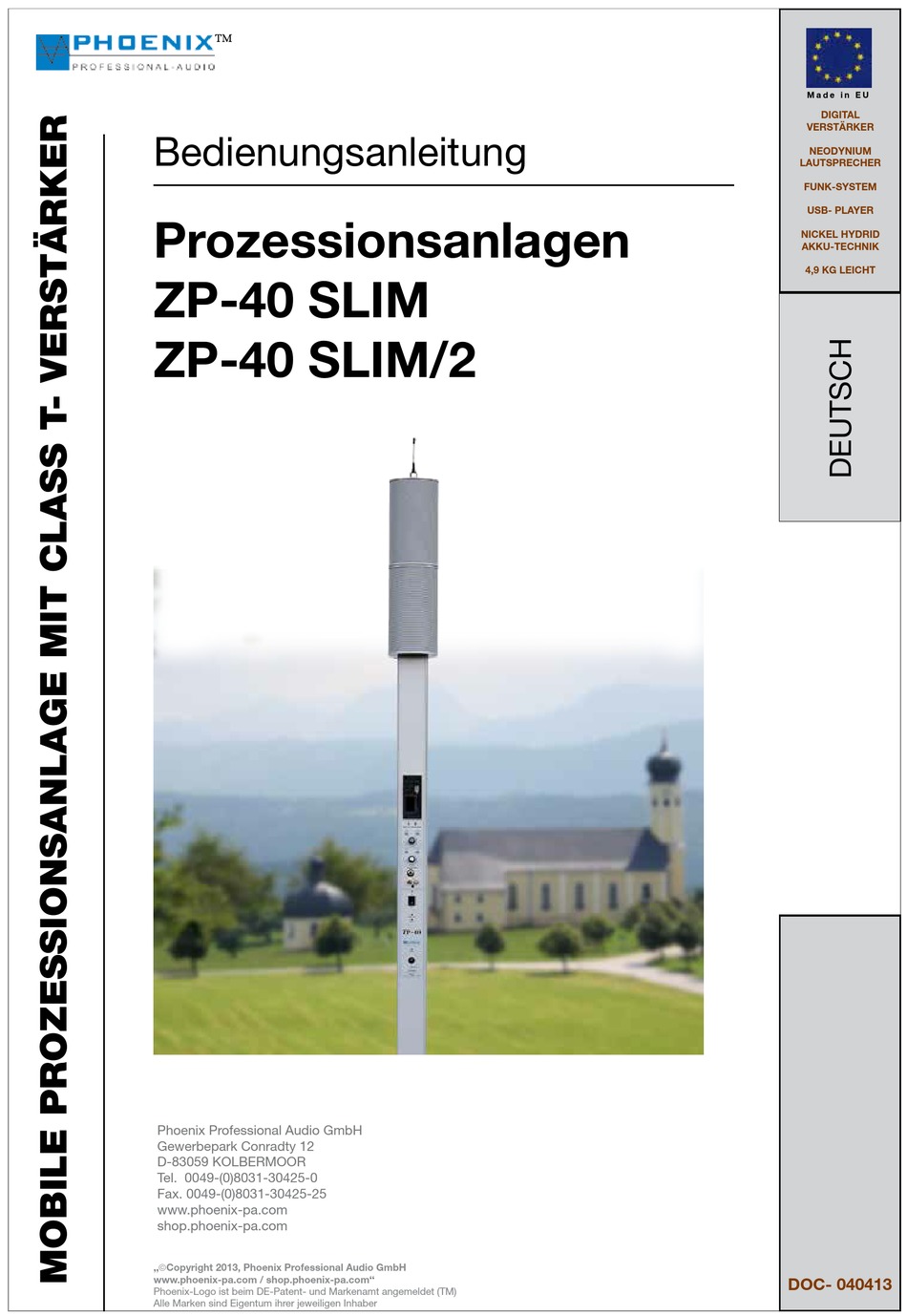

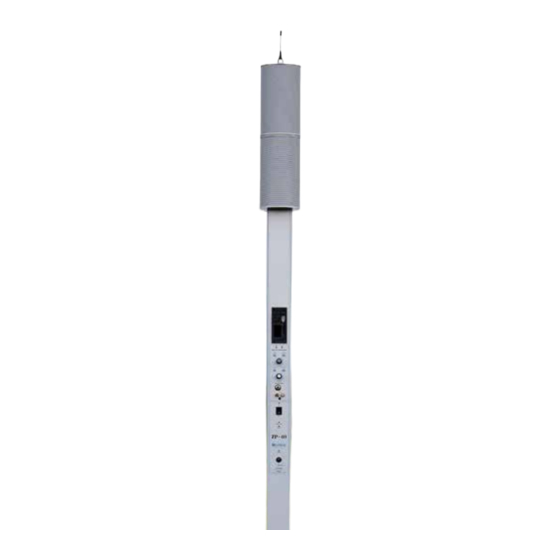

Bedienungsanleitung
Prozessionsanlagen
ZP-40 SLIM
ZP-40 SLIM/2
Phoenix Professional Audio GmbH
Gewerbepark Conradty 12
D83059 KOLBERMOOR
Tel. 0049(0)8031304250
Fax. 0049(0)80313042525
www.phoenixpa.com
shop.phoenixpa.com
„Copyright 2013, Phoenix Professional Audio GmbH
www.phoenixpa.com /
shop.phoenix-pa.com"
PhoenixLogo ist beim DEPatent und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber
M a d e i n E U
DIGITAL
VERSTÄRKER
NEODYNIUM
LAUTSPRECHER
FUNK-SYSTEM
USB- PLAYER
NICKEL HYDRID
AKKU-TECHNIK
4,9 KG LEICHT
DOC 040413
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Phoenix ZP-40 SLIM
Inhaltszusammenfassung für Phoenix ZP-40 SLIM
- Seite 1 Phoenix Professional Audio GmbH Gewerbepark Conradty 12 D83059 KOLBERMOOR Tel. 0049(0)8031304250 Fax. 0049(0)80313042525 www.phoenixpa.com shop.phoenixpa.com „Copyright 2013, Phoenix Professional Audio GmbH www.phoenixpa.com / shop.phoenix-pa.com“ DOC 040413 PhoenixLogo ist beim DEPatent und Markenamt angemeldet (TM) Alle Marken sind Eigentum ihrer jeweiligen Inhaber...
-
Seite 2: Wichtige Sicherheitsvorkehrungen
10. Das Netzkabel so verlegen, dass niemand darauf treten oder es eingeklemmt werden kann. Dies gilt insbesondere für Stecker, Steckdosen und die Stelle, an der das Kabel aus dem Gerät austritt. 11. Nur Phoenix Professional Audio GmbH Produkte und spezifiziertes Zubehör verwenden. 12. Wartungsarbeiten nur von qualifiziertem Instandhaltungspersonal ausführen lassen. Das Gerät muss immer dann gewartet werden, wenn es auf irgendeine Weise beschädigt wurde, z. -
Seite 3: Bedienung
SD-Speicherkarten) wird Sie bei den Prozessionen oder als eine stationäre Beschallungsanlage in Ihrer Kirche als Hintergrundmusik-Geber ständig begleiten. BEDIENUNG Ein großer Vorteil des ZP-40 SLIM Systems ist die sehr leichte, fast laienhafte, nutzerfreundliche Bedie- nung. Alle Anschlüsse sind ergonomisch geformt angebracht, sehr übersichtlich und gut verständlich an- geordnet. -
Seite 4: Bedienelemente Der Frontseite
M a d e i n E u r o p e Prozessionsanlage ZP-40 SLIM VORDERSEITE BEDIENELEMENTE DER FRONTSEITE 1.- Multifunktionsdisplay des USB-Players 2.- IR-Fernbedienung Empfänger-Eingang des USB-Players 3.- USB/SD Dieser Knopf dient zum Umschalten zwischen USB-Betrieb und SD-Card Betrieb. - Seite 5 Gerät für die mitgelieferten Funkmikrofone und als Abspielgerät für Ihre Lieder dienen. 10.- TX1 und TX2 LED-ANZEIGE In unserem ZP-40 SLIM können bis zu zwei Funkempfänger eingebaut werden, die LED TX1 zeigt die aktive Funk-Strecke des ersten Funk-Empfängers, die zweite LED TX2 zeigt die aktive Verbindung des zweiten Funk-Empfängers.
- Seite 6 Ladegerät anzuschließen. Die Anlage wird durch das Überwachungssystem ausgeschaltet und der Tiefentladeschutz ist aktiv. Die Prozessionsanlage ZP-40 SLIM bzw. ZP-40 SLIM/2 kann auch während des Betriebes an das Ladegerät (Ladevorgang aktiv) angeschlossen und geladen werden. Bitte den Ladevorgang so lange durchführen, bis die gelbe LED-Anzeige Nr. 20 [LOAD] erlischt.
- Seite 7 M a d e i n E u r o p e Prozessionsanlage ZP-40 SLIM HORIZONTALE AUSRICHTUNG DER LAUTSPRECHER Das obere Lautsprecher-Segment in der Prozessionsanlage ZP- 40 SLIM ist in der horizontalen Ebene drehbar und dient dazu, die Ton- Abstrahlung der Lautsprecher optimal auf den gewünsch- ten zu beschallenden Bereich auszurichten.
- Seite 8 In der MUTE-Position wird der HF-Träger gehalten und in der Anlage durch die entsprechende LED- Anzeige „TX-1“ oder „TX-2“ angezeigt. “Copyright 2013, Phoenix Professional Audio GmbH, www.phoenix-pa.com“ Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM) Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
-
Seite 9: Optionales Zubehör
M a d e i n E u r o p e Prozessionsanlage ZP-40 SLIM OPTIONALES ZUBEHÖR Bitte kontaktieren Sie uns, wenn Sie zusätzliches Zubehör für die ZP-40 SLIM bzw. ZP-40 SLIM/2 be- nötigen. Optionales Zubehör: - Taschensender mit Ansteck-Mikrofon ZP-40 LAV - Taschensender mit Headset-Mikrofon ZP-40 LAV - Stationäre UHF-Funkempfänger für Signal-Übertragung an die bestehende Beschallungsanlage in... -
Seite 10: Technische Daten
