Verwendungsbereich:
Die Geräte sind ausschließlich zum Verteilen von Radio- und Fernsehsignalen
sowie Multimediasignalen im Haus geeignet! Wird ein Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen.
Produktbeschreibung:
Die SAT-Abzweiger SAB 9901-xx und SAB 9902-xx sind baulich auf die
AXING Polaritätsumschalter SPU 9x-09 abgestimmt. Mit den SAT-
Abzweigern verteilen Sie die Signale von je vier Polaritätsebenen zweier
Quattro-LNBs plus terrestrische Signale auf ein oder zwei weitere Stränge
mit Polaritätsumschaltern.
Montage:
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher am Gerät 1.
Wichtig: Bei der Montage ist darauf zu achten, dass die jeweils gültigen
Normen bezüglich Erdung eingehalten werden! Wir empfehlen die
Verwendung der QEW-Erdungswinkel.
TERR Eingang
SAT-Eingänge
1
Abzweig
1
Stammleitung

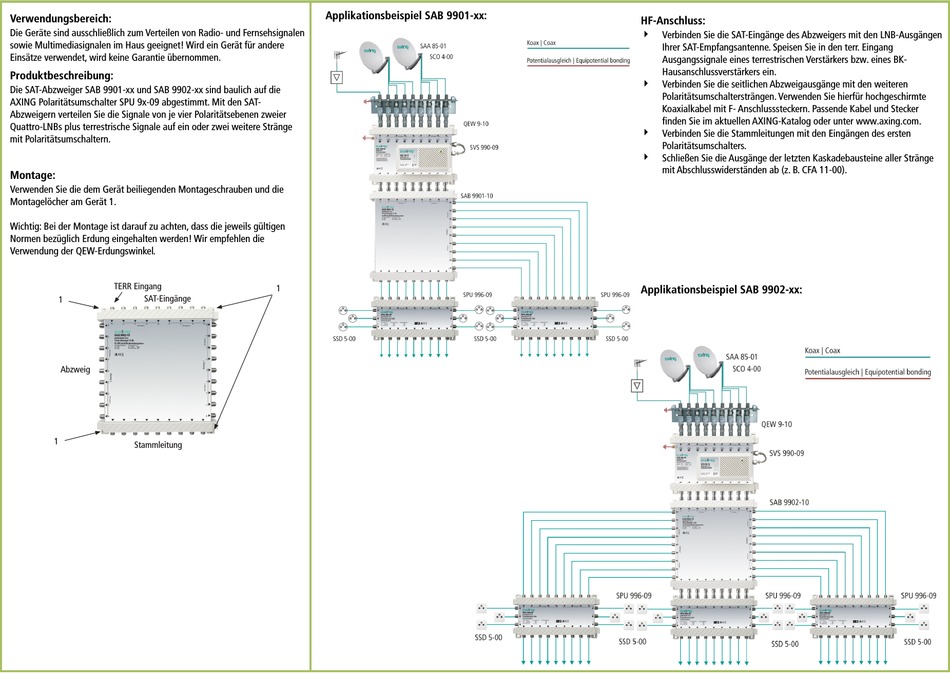

Applikationsbeispiel SAB 9901-xx:
1
HF-Anschluss:
4
Verbinden Sie die SAT-Eingänge des Abzweigers mit den LNB-Ausgängen
Ihrer SAT-Empfangsantenne. Speisen Sie in den terr. Eingang
Ausgangssignale eines terrestrischen Verstärkers bzw. eines BK-
Hausanschlussverstärkers ein.
4
Verbinden Sie die seitlichen Abzweigausgänge mit den weiteren
Polaritätsumschaltersträngen. Verwenden Sie hierfür hochgeschirmte
Koaxialkabel mit F- Anschlusssteckern. Passende Kabel und Stecker
finden Sie im aktuellen AXING-Katalog oder unter www.axing.com.
4
Verbinden Sie die Stammleitungen mit den Eingängen des ersten
Polaritätsumschalters.
4
Schließen Sie die Ausgänge der letzten Kaskadebausteine aller Stränge
mit Abschlusswiderständen ab (z. B. CFA 11-00).
Applikationsbeispiel SAB 9902-xx:
