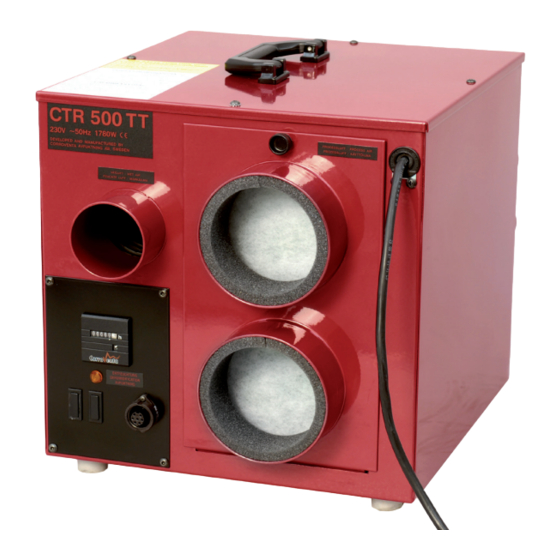

CorroVenta CTR 500TT Technische Beschreibung
Kriechkellerentfeuchter
Verwandte Anleitungen für CorroVenta CTR 500TT
Inhaltszusammenfassung für CorroVenta CTR 500TT

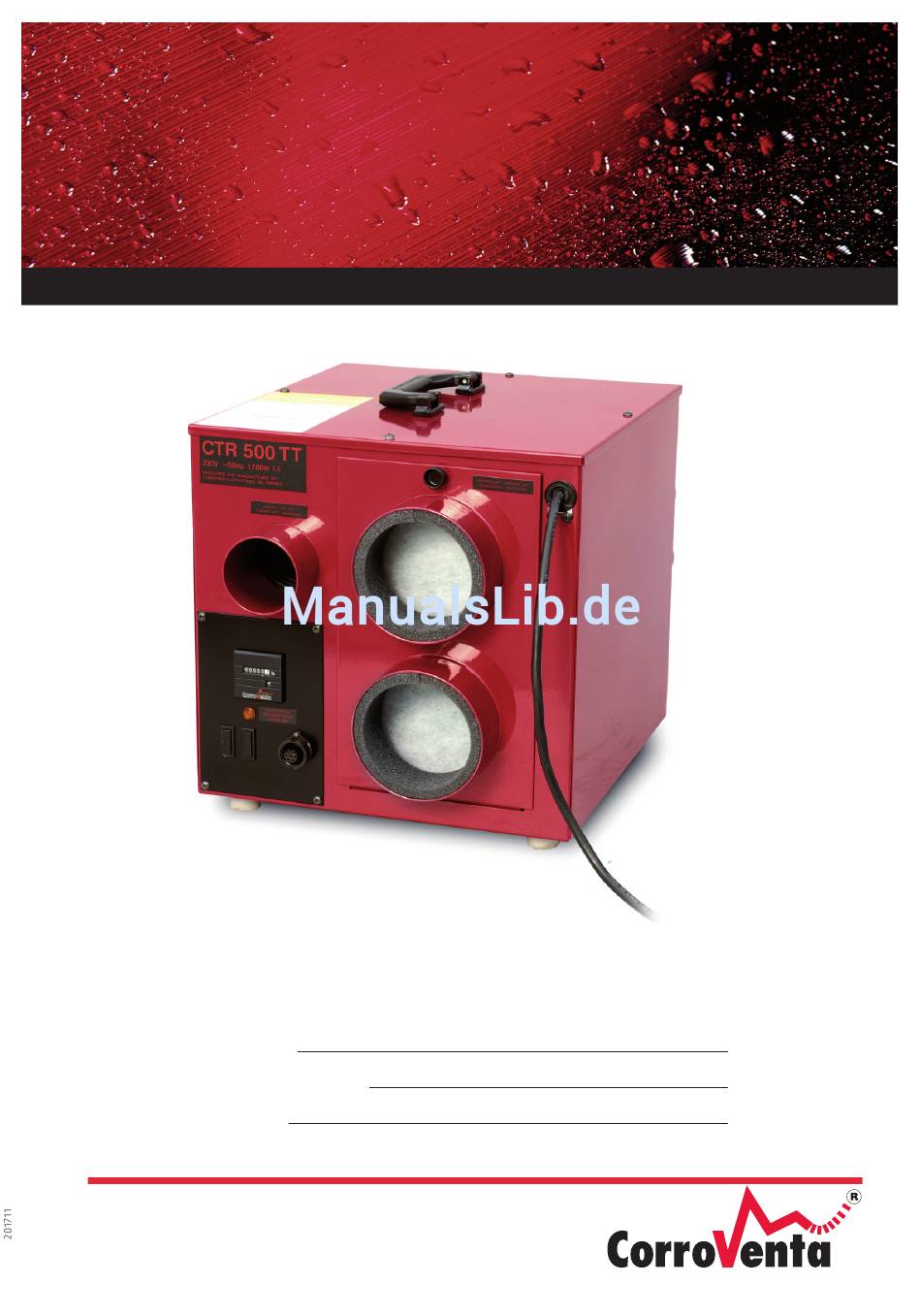

- Seite 1 TECHNISCHE BESCHREIBUNG CTR 500TT KRIECHKELLERENTFEUCHTER Technische Lösungen und Produkte zur Sanierung von Radon, Feuchtigkeit und Gerüchen Installiert von Adresse: Kontaktperson: Tel.-Nr.: Von Corroventa Avfuktning AB entwickelt und hergestellt...
-
Seite 2: Inhaltsverzeichnis
Technische Beschreibung Kriechkellerentfeuchter CTR 500TT Wie wirkt sich Feuchtigkeit auf verschiedene Baustoffe aus? Seite 1 Wie befreit man Häuser mit Kriechkeller effektiv von Schimmel und Modergerüchen? Beschreibung des Entfeuchters CTR 500TT a) Funktion b) Außenkonstruktion c) Innenkonstruktion d) Kontrolltafel Technische Daten CTR 500TT... -
Seite 3: Wie Wirkt Sich Feuchtigkeit Auf Verschiedene Baustoffe Aus
1. WIE WIRKT SICH FEUCHTIGKEIT AUF VERSCHIEDENE BAUSTOFFE AUS? Luft enthält immer mehr oder weniger Feuchtigkeit. Für das menschliche Auge ist diese Feuchtigkeit erst dann zu sehen, wenn sie sich in Tröpfchenform auf z. B. Glas oder Metalloberflächen niederschlägt. Doch schon bevor Feuchtigkeit sichtbar wird, kann sie Materialien schädigen, Herstellungsprozesse beeinträchtigen, Korrosion verursachen und die Bildung von Mikroorganismen fördern. -
Seite 4: Beschreibung Des Entfeuchters Ctr 500Tt
Poren enthält, bietet es eine sehr große Gesamtoberfläche. Ein Gramm Kieselgel hat eine feuchtigkeitsabsorbierende Oberfläche von 500–700 m Der Entfeuchter CTR 500TT enthält Trocknungsmittel mit einer Gesamttrockenfläche von ca. 600.000 m . Der Entfeuchter wird eingesetzt, um atmosphärische Luft nach dem Adsorptionsprinzip zu trocknen. - Seite 5 Außenkonstruktion Der CTR 500TT von Corroventa wurde eigens für die Entfeuchtung von Kriechkellern konstru- iert, einem Einsatzbereich, in dem hohe Anforderungen an Robustheit, Betriebssicherheit und Lebensdauer gestellt werden. Sowohl die Innen- als auch die Außenkonstruktion zeichnet sich durch besondere Stabilität aus, siehe Vorderseite.
- Seite 6 c) Innenkonstruktion Die Elektrik ist in einer integrierten Elektroeinheit untergebracht, an die der Rotoreinsatz mit- hilfe eines Schnellverschlusses angeschlossen wird. Der Rotoreinsatz enthält einen Rotor (6), einen Antriebsmotor (7), einen Treibriemen (8), ein Heizelement (15) und Abdeckungen (12, 13), d. h. alle internen Bauteile mit Ausnahme des Gebläses (3). Nachfolgend ist eine nähere Beschreibung der internen Bauteile mit Verweisen auf die Abbildungen aufgeführt.
-
Seite 7: Technische Daten Ctr 500Tt
d) Kontrolltafel Für die optimale Überwachung ist das Gerät mit einer Kontrolltafel ausgerüstet, die an einer geeigneten Stelle im Haus angebracht wird, siehe Vorderseite. Solange die relative Feuchtigkeit im zulässigen Bereich ist (d. h. wenn keine Gefahr von Schimmelbefall besteht), leuchtet die grüne Lampe auf. -
Seite 8: Installation
5. INSTALLATION Der CTR 500TT wird komplett und anschlussbereit geliefert. Alle für den Betrieb erforderlichen Bauteile sind im Gerät eingebaut und intern verkabelt. Die örtlichen Vorschriften für die Elektroinstallation sind zu befolgen. Zur Planung und Konstruktion eines Entfeuchtungssystems gehören u. a. folgende Aspekte:... -
Seite 9: C) Anschluss Der Kontrolltafel, Hygrostatmodul
Zu beachten Der Feuchtluftschlauch darf nicht durch ein anderes Modell mit Feuchtesensor kleinerem Durchmesser ersetzt werden. Dies würde sich negativ auf die Funktion des Systems auswirken und könnte zu einem Überhitzen des Entfeuchters führen. c) Anschluss der Kontrolltafel (Hygrostatmodul) Das Hygrostatmodul wird dort im Keller aufgestellt, wo die Verhältnisse als geeignet und besonders kritisch angesehen werden. -
Seite 10: B) Wartung, Service
b) Wartung, Service Der Filter muss kontrolliert und regelmäßig ausge- wechselt werden, mindestens einmal jährlich. Bei sehr schmutziger Luft ist der Filter öfter zu wech- seln. Öffnen Sie die Filterklappe, nehmen Sie den schmutzigen Filter heraus und setzen Sie einen neuen ein. -
Seite 11: Montage Der Kontrolltafel
7. MONTAGE DER KONTROLLTAFEL DIE KONTROLLTAFEL BESTEHT AUS FOLGENDEN TEILEN: - Anzeigemodul, wird im Eingangsbereich, in einem Vorratsraum o. ä. angebracht. - Hygrostatmodul mit Anschlussbox, wird im Kriechkeller aufgestellt . MONTAGEREIHENFOLGE: Hinweis: Stellen Sie sicher, dass die Stromversorgung zum Entfeuchter unterbrochen ist! 1. - Seite 12 Technische Lösungen und Produkte zur Sanierung von Radon, Feuchtigkeit und Gerüchen CORROVENTA AVFUKTNING AB | Mekanikervägen 3 | SE-564 35 Bankeryd Tel. +46 (0)36-37 12 00 | mail@corroventa.se | www.corroventa.se...
