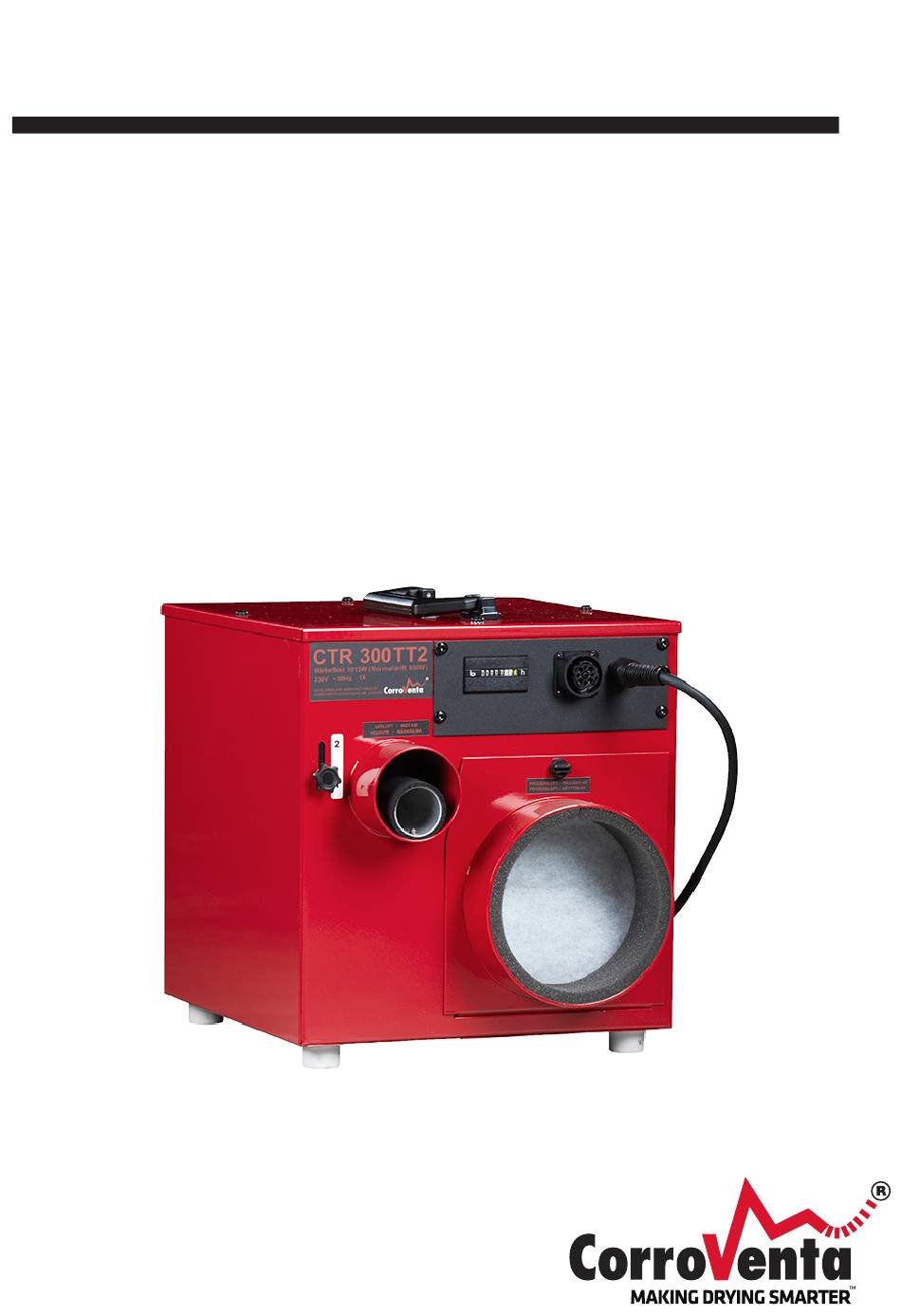

CorroVenta CTR 300TT2 Bedienungsanleitung
Kriechkellerentfeuchter
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für CorroVenta CTR 300TT2
Inhaltszusammenfassung für CorroVenta CTR 300TT2
- Seite 1 KRIECHKELLERENTFEUCHTER CTR 300TT2 BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung CTR 300TT2 Inhalt Einsatzbereich ............................. 2 Herstellungsrichtlinie .......................... 2 Sicherheit ............................. 4 Die relative Luftfeuchtigkeit und ihre Wirkung auf Baustoffe ............5 Das Funktionsprinzip des Kriechkellerentfeuchters ................6 Lieferkontrolle ............................. 7 Übersicht, Bedienelemente und Anschlüsse ..................7 Installationsplanung ..........................8 Installation ............................ -
Seite 3: Einsatzbereich
Bedienungsanleitung CTR 300TT2 Einsatzbereich Der Kriechkellerentfeuchter CTR 300TT2 ist für die feste Installation in Kellern vorgesehen, deren Luft zur Verhinderung von Schimmelbildung und Fäulnis in der Bausubstanz entfeuchtet werden soll. Durch die Ausnutzung des Adsorptionsprinzips kann die Kellerluft auch unterhalb des Gefrierpunkts wirksam entfeuchtet werden. - Seite 4 Bedienungsanleitung CTR 300TT2 irgendeiner Form oder mit irgendwelchen Mitteln ohne die vorherige schriftliche Zustimmung von Corroventa Avfuktning AB übertragen werden. Kontaktangaben für eventuelle Stellungnahmen bezüglich des Inhalts dieses Dokuments: Corroventa Avfuktning AB Tel. +46-(0)36-37 12 00 Mekanikervägen 3 Fax +46(0)36-37 18 30 SE-564 35 Bankeryd E-Mail: mail@corroventa.se...
-
Seite 5: Sicherheit
Bedienungsanleitung CTR 300TT2 Sicherheit Das Gerät kann von Kindern ab 8 Jahren und von Personen mit körperlichen oder geistigen Einschränkungen oder einem Mangel an Erfahrung und Kenntnissen bedient werden, sofern die Person beaufsichtigt oder ausreichend über den sicheren Gebrauch des Geräts unterrichtet wurde und die damit verbundenen Gefahren verstanden hat. -
Seite 6: Die Relative Luftfeuchtigkeit Und Ihre Wirkung Auf Baustoffe
Weitere Informationen hierzu erteil der Geräteanbieter. 21. Das Gerät darf nur mit Zubehörteilen verwendet werden, die in dieser Anleitung aufgeführt sind oder ausdrücklich durch Corroventa Avfuktning AB genehmigt wurden. Kontaktieren Sie den Anbieter des Geräts für weitere Hinweise zur Sicherheit und Verwendung des Produkts. -
Seite 7: Das Funktionsprinzip Des Kriechkellerentfeuchters
Bedienungsanleitung CTR 300TT2 Das Funktionsprinzip des Kriechkellerentfeuchters In Altbaukellern ist die durchschnittliche Temperatur niedrig – dort ist der CTR 300TT2 mit seinem Adsorptionsprinzip anderen Luftentfeuchtern überlegen, deren Leistung mit sinkenden Temperaturen stark abnimmt. Mithilfe des Adsorptionsprinzips kann er die Kellerluft auch weit unterhalb des Gefrierpunkts wirksam entfeuchten. -
Seite 8: Lieferkontrolle
Lite (die zu diesen Systemen gehörenden Einzelteile werden in der entsprechenden Anleitung aufgeführt). Zu beachten: Wir empfehlen den Kauf des Montagesets TT Multi, das eine einfache, energieeffiziente und reibungslose Installation gewährleistet. Übersicht, Bedienelemente und Anschlüsse Nachfolgend ist der CTR 300TT2 mit seinen äußeren Bauteilen und Bedienelementen abgebildet. Anschluss, Feuchtluft- Homevision® Drosselklappe Trockenluft- Stundenzähler... -
Seite 9: Installationsplanung
Bedienungsanleitung CTR 300TT2 Installationsplanung Um ein gutes Ergebnis und einen niedrigen Energieverbrauch zu gewährleisten, sollte vor Beginn der Installationsarbeiten ein Installationsplan erstellt werden. Das Gerät sollte so an einer Außenwand aufgestellt werden, dass: - die Trockenluft effizient und mit einer möglichst einfachen Trockenluftkanalführung verteilt wird. -
Seite 10: Installation
Bedienungsanleitung CTR 300TT2 Bei der Planung ist auch zu bedenken, dass die komplette Installation neben Entfeuchter, Homevision® Steuersystem und Montageset TT Multi auch Wickelfalzrohre, Rohrbögen und Befestigungselemente usw. umfasst. Des Weiteren wird geeignetes Material zum Abdichten sämtlicher Lüftungsöffnungen und Risse in den Kellerwänden sowie ausreichend alterungsbeständige Kunststofffolie zum Abdecken des gesamten Erdbodens benötigt. - Seite 11 Bedienungsanleitung CTR 300TT2 Im ersten Drittel des Trockenluftkanals (vom Entfeuchter aus gesehen) dürfen keine Düsen sitzen. Über die restliche Kanallänge werden 16 Düsen so verteilt, dass die Trockenluft gleichmäßig im Raum verteilt wird. Bedenken Sie, dass die Trockenluft gleichmäßig im Raum verteilt werden muss und in allen Kellerbereichen zirkulieren soll.
-
Seite 12: Entfeuchter Montieren Und Anschlüsse Vornehmen
Alle erforderlichen Elektroarbeiten müssen von einem Elektriker in Übereinstimmung mit den örtlichen und nationalen Bestimmungen durchgeführt werden. Der CTR 300TT2 ist an eine geerdete, einphasige 230-VAC/50-Hz-Steckdose anzuschließen, die mit höchstens 16 A abgesichert ist. Im Hinblick auf die Bedingungen in Kriechkellern empfiehlt sich die Verwendung eines Fehlerstromschutzschalters. - Seite 13 Bedienungsanleitung CTR 300TT2 Im Keller: Wandhalterungen An der Wand neben dem geplanten Entfeuchterstandort (ca. 1 m vom Trockenluftkanal und max. 0,7 m vom Feuchtluftauslass in der Kellerwand entfernt) werden die Bohrlöcher mithilfe der im Montageset enthaltenen Bohrschablone angezeichnet. Achten Sie darauf, dass der Abstand zwischen der Oberkante des montierten Entfeuchters und der Geschossdecke mindestens 50 mm beträgt,...
- Seite 14 Informationen zum Homevision®-System finden Sie in der separaten Anleitung. Drosselklappen einstellen Der CTR 300TT2 ist mit Drosselklappen für Feucht- und Trockenluft versehen, mit deren Hilfe die Feuchtluftmenge und somit der Unterdruck im Keller geregelt wird. Die Feuchtluft-Drosselklappe kann auf 1 bzw. 2, die Trockenluft-Drosselklappe auf A bzw. B eingestellt werden.
-
Seite 15: Radon, Geruchsbildung Und Unterdruck-Regulierung
Bedienungsanleitung CTR 300TT2 Radon, Geruchsbildung und Unterdruck-Regulierung Der CTR 300TT2 kann die Feuchtluftmenge regulieren und somit den Unterdruck im Keller beeinflussen, um zu verhindern, dass Radon oder Modergeruch vom Keller in die Wohnräume gelangt. Eine patentierte Lösung stellt sicher, dass die Leistung des Entfeuchters dadurch nicht negativ beeinflusst wird. -
Seite 16: Wartung Und Service
Bedienungsanleitung CTR 300TT2 Wartung und Service Filterwechsel Der Filter des Entfeuchters muss regelmäßig gereinigt werden, mindestens einmal jährlich. Bei sehr schmutziger Luft ist der Filter öfter zu wechseln. 1. Unterbrechen Sie die Stromzufuhr zum Entfeuchter. 2. Drehen Sie den Drehknauf an der Filterklappe gegen den Uhrzeigersinn, um die Klappe zu öffnen. -
Seite 17: Erhitzer Überprüfen
Luft warm und feucht ist. 3. Montieren Sie den Feuchtluftschlauch wieder. Fühlt sich die Luft kalt an, muss der Entfeuchter repariert werden. Wenden Sie sich an Ihren Fachhändler. Zubehör Für den CTR 300TT2 sind folgende Ersatzteile und Verbrauchsartikel erhältlich: Artikelnummer Bezeichnung 20184 Filter ©... -
Seite 18: Fehlersuche
Bedienungsanleitung CTR 300TT2 Fehlersuche Problem Wahrscheinliche Ursache Maßnahme Der Anschluss der Die Steuereinheit war Führen Sie einen Neustart der Kontrolltafel bei der bereits länger als zwei Steuereinheit durch, indem Sie die Installation schlägt fehl. Minuten mit Strom versorgt Stromversorgung kurzzeitig Die Steuereinheit wird und steht daher nicht für... - Seite 19 Bedienungsanleitung CTR 300TT2 Problem Wahrscheinliche Ursache Maßnahme Die Kontrolltafel von Zu hohe Temperatur im Filter überprüfen und ggf. austauschen. Homevision® meldet, Gerät durch zu geringen Der Entfeuchter wird automatisch neu dass die Luftstrom. gestartet, sobald die Innentemperatur Hitzeschutzvorrichtung gesunken ist.
- Seite 20 Bedienungsanleitung CTR 300TT2 Regenwasser nicht in Grundmauernähe versickert. Wenn das Problem weiterhin besteht, ist möglicherweise die Entfeuchterleistung unzureichend für die vorherrschende Feuchtigkeit. Der Entfeuchter sollte dann durch ein größeres Modell ersetzt oder durch ein weiteres Gerät ergänzt werden. Bitten Sie einen Fachmann zu beurteilen, was in Ihrem Fall am sinnvollsten ist: Austausch, Ergänzung...
-
Seite 21: Technische Daten
Höhe x Breite x Länge (mm) 325 x 325 x 325 Gewicht, kg *Der CTR 300TT2 muss für 1,5 bis 2 Luftumsätze pro Stunde dimensioniert werden und ist für Kellerräumlichkeiten mit einem Volumen von 180–200 m geeignet. **Der Geräuschpegel variiert je nach Installation. - Seite 22 SIE HABEN FRAGEN ODER BRAUCHEN HILFE? Besuchen Sie uns auf www.corroventa.de oder rufen Sie uns unter der +49 (0) 2154-88 40 90 oder +43 (0) 1 615 00 90 an, um mit einem unserer Experten zu sprechen. Wir haben das nötige Wissen und die erforderlichen Produkte, um Ihre Probleme so effizient wie möglich zu lösen.
