Faller 140425 Montageanleitung

Faller 140425 Montageanleitung

Karussell ''wilde maus''

Werbung

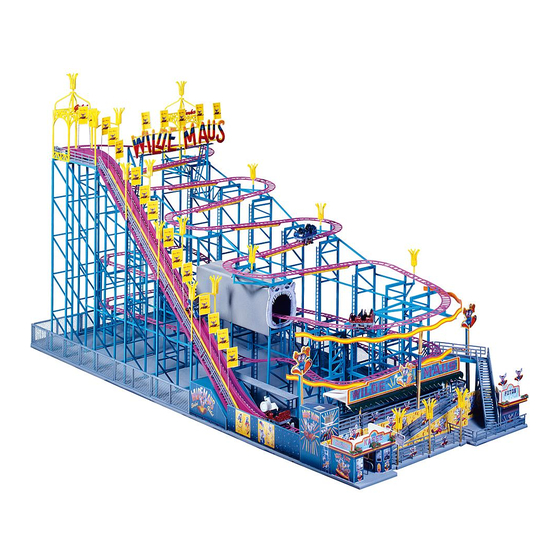

KARUSSELL »WILDE MAUS«
»WILD MOUSE« ROUNDABOUT
MANÈGE »LA SOURIS SAUVAGE«
CARROUSEL »DE WILDE MUIS«
1
1 x
Spritzlinge
Inhalt
Contents
Sprues
2
1 x
Moulages
Contenu
3
1 x
Inhoud
Gietstukken
4
4 x
D
Vor Beginn des Bastelns sollten Sie sich mit den Spritzlingen und der Anleitung vertraut machen.
Sollte es einmal vorkommen, daß ein Teil im Bausatz fehlt, kreuzen Sie bitte das fehlende Teil in der Anleitung an
und schicken Sie diese bitte an Fa. Gebr. FALLER GmbH, Abt. Kundendienst, Kreuzstraße 9, 78148 Gütenbach.
Sie erhalten dann umgehend Ersatz.
In diesem Bausatz sind einige Kunststoffteile übrig.
GB
Before commencing with the assembly please familiarize yourself with the parts and read the instructions carefully.
In case of missing parts please indicate these on the instructions leaflet with a circle and return the leaflet to
Gebr. FALLER GmbH, Kreuzstraße 9, D-78148 Gütenbach, Germany.
You will receive the replacement by return.
Some of the parts in this box are not needed to construct the model.
F
Avant de commencer le montage de votre maquette bien lire la notice et repérer les grappes.
Si une pièce manquait dans une boîte, cochez la pièce correspondante sur la notice et renvoyez la nous à
Gebr. FALLER GmbH, Kreuzstraße 9, D-78148 Gütenbach (R.F.A.).
Nous vous ferons parvenir la pièce par retour.
Dans cette boîte se trouvent quelques pièces qui ne seront pas utilisée pour le montage.
NL
Vóór het bouwen zou men de gietstukken en de handleiding moeten bestuderen.
Indien onverhoopt een onderdeel aan het bouwpakket ontbreekt,
gelieve men het ontbrekende deel in de handleiding aan te kruisen en deze te zenden aan Gebr. FALLER GmbH,
Kreuzstraße 9, D-78148 Gütenbach. U ontvangt dan omgaand en gratis het ontbrekende onderdeel.
Van dit bouwpakket worden enkele kunststof delen niet gebruikt.
170492
FALLER-EXPERT
Flüssigkleber in Plastikflasche mit Spezialkanüle für
feinste Klebstoffdosierung.
FALLER-EXPERT
Liquid cement in plastic bottle with canule for very
fine dosage.
FALLER-EXPERT
Colle liquide en bouteille plastique avec bec verseur
pour un dosageprécis.
FALLER-EXPERT
Vloeibare lijm in plastic-flacon met doseerbuisje om
nauwkeurig te lijmen.
10
15
5
1 x
1 x
1 x
12
16
6
2 x
1 x
2 x
13
2 x
17
1 x
7
4 x
14
18
8
2 x
1 x
1 x
170688
Spezial-Seitenschneider
zum gratfreien Abtrennen von feinsten Spritzteilen. Spitze 48° ab-
gewinkelt. Nur für Polystyrol geeignet.
Special side cutter
for cutting off ultra-fine moulded parts without burrs.Tip angel 48°. Only
suitable for polystyrene.
Pince coupante spéciale
pour couper sans bavure les pièces miniatures moulées par injection.
Pointe coudée à 48°. Uniquement appropriée pour le polystyrène.
Speciale zijkniptang
voor het braamloos afknippen van de fijnste gietstukdelen. Hoek
snijvlakken 48°. Alleen geschikt voor polystyrol.
19
1 x
Spritzlinge
Inhalt
Contents
Sprues
20
1 x
Moulages
Contenu
21
1 x
Inhoud
Gietstukken
22 A 1 x
Für die Montage benötigen Sie Plastik-Klebstoff,
Sekundenkleber und einen Öler.
Wir empfelen:
FALLER-Klebstoff EXPERT (170492)
FALLER-SekundenkleberEXPERT-RAPID (170500)
FALLER-Spezial-Schmiermittel (170488)
FALLER-Spezial-Seitenschneider (170688)
FALLER-Bastelmesser(170687)
For mounting you need plastic cement,
split-second modelling cement and an oiler.
Our recommendation:
FALLER cement EXPERT (170492)
FALLER split-second modelling cement EXPERT-RAPID (170500)
FALLER special lubricant(170488)
FALLER special side cutter(170688)
FALLER modeller' s knife (170687)
Pour le montage, utiliser de la colle plastique,
de la coller rapide et un huileur spéciale.
Nous vous recommandons les produits suivants:
Colle FALLER EXPERT (170492)
Colle rapide FALLER-RAPID (170500)
Lubrifiant spéciale FALLER(170488)
Pince coupante diagonale spéciale FALLER (170688)
Couteau de bricolage FALLER (170687)
Voor de montage heeft u plasticlijm, secondenlijm en olie nodig.
Wij adviseren:
FALLER-plasticlijm EXPERT (170492)
FALLER-secondenlijm EXPERT-RAPID (170500)
FALLER-speciaal smeermiddel (170488)
FALLER-speciaal zijkniptang (170688)
FALLER-knutselmes (170687)
30
34 A 2 x
22 A 1 x
2 x
31
34 B 1 x
22 B 1 x
1 x
32
1 x
34 C 1 x
24
2 x
33
25
1 x
1 x
Art. Nr. 140425
Sa. Nr. 194 142 0
