4.2. Drehgeschwindigkeit einstellen und Steuertakt justieren:

Da jede Drehscheibe unterschiedliche mechanische und elektrische Eigenschaften
hat, kann ein sicherer und realistischer Betrieb über den Drehscheiben-Decoder TT-
DEC mit zwei Potentiometern eingestellt werden.
Ab Werk befinden sich beide Potentiometer in Mittelstellung, der Pfeil des
Stellschlitzes zeigt nach oben (12:00 Uhr). Das Potentiometer P1 für den Steuertakt
(Abbildung 1) wird von rechts zugänglich, wenn der Gehäusedeckel des TT-DEC
abgezogen wird. Das Potentiometer P2 für die Bühnengeschwindigkeit (Abbildung
2) befindet sich hinten links neben dem Kühlkörper.

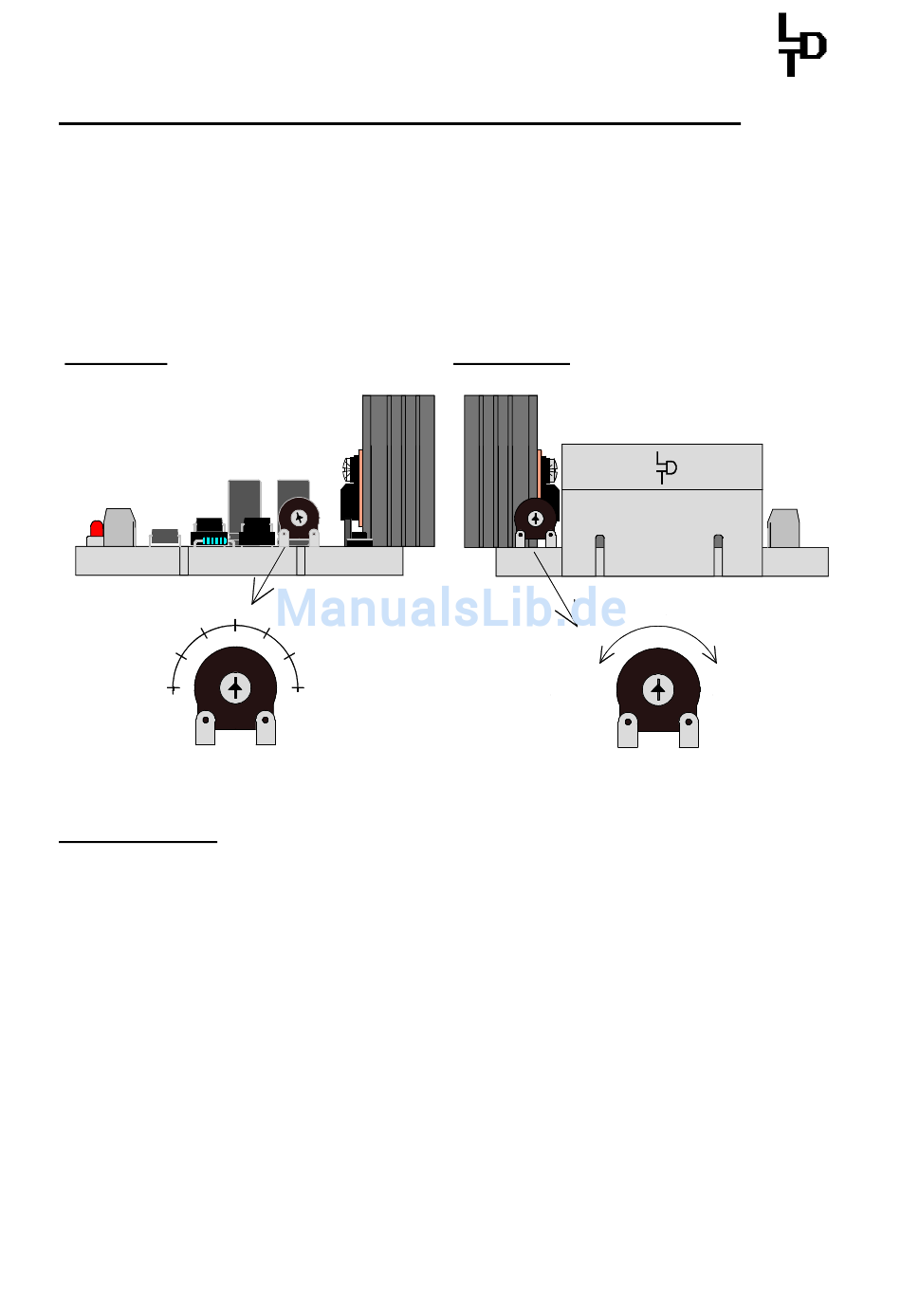

Abbildung 1: Potentiometer P1 „Steuertakt".
12:00
11:00
10:00
9:00
page_525
Einstellvorgang:
1. Bringen Sie
Schraubendreher in Mittelstellung (12:00 Uhr, Werkseinstellung), da diese
Position für die meisten Drehscheiben optimal ist.
2. Senden Sie nun über Ihre Digitalzentrale oder Ihre Modellbahnsoftware lt.
Programmier- und Steuertabelle (Kapitel 4.7) den Befehl >Turn<, um eine 180
Grad-Drehung der Drehbühne einzuleiten.
3. Bei jedem möglichen Gleisanschluss sollte ein Klickgeräusch hörbar sein und
die Bühne eine 180 Grad-Drehung durchführen.
4. Hören Sie kein regelmäßiges Klicken pro Gleisanschluss, bleibt die Bühne zu
früh stehen und die rote LED blinkt.
Stellen Sie das Potentiometer P1 „Steuertakt" dann auf 11:00 Uhr und senden
den Befehl >Turn< erneut. Klappt die 180-Grad-Drehung auch mit dieser
Einstellung nicht, drehen Sie das „Steuertakt" Potentiometer auf 10:00 Uhr.
Über diesen Weg finden Sie die optimale Einstellung des
Potentiometer, bei dem nach jedem >Turn< Befehl die Bühne sicher um 180
Grad dreht.
13:00
14:00
15:00
beide Potentiometer
8
-
Abbildung 2: Potentiometer
geschwindigkeit (Speed)".
Bühnengeschwindigkeit
bridge speed
schneller
faster
page_524
mit einem
-
P2 „Bühnen-
langsamer
slower
kleinen geeigneten
„Steuertakt"
