7.9 -SOSTITUZIONE DEI FLAPS
Flap laterali e posteriore fisso:svitare le viti che fissano il ferma
flap al telaio della macchina.
- Togliere il ferma flap.
- Sostituire il flap usurato con quello nuovo.
- Riposizionare il ferma flap ribloccandolo con le viti tolte in
precedenza.
Flap anteriore regolabile:sganciare la clip di fissaggio del cavo
alza flap.
- Togliere il ferma flap.
- Sostituire il flap usato con quello nuovo.
- Riposizionare il ferma flap ribloccando le viti.
- Riagganciare il cavo al flap

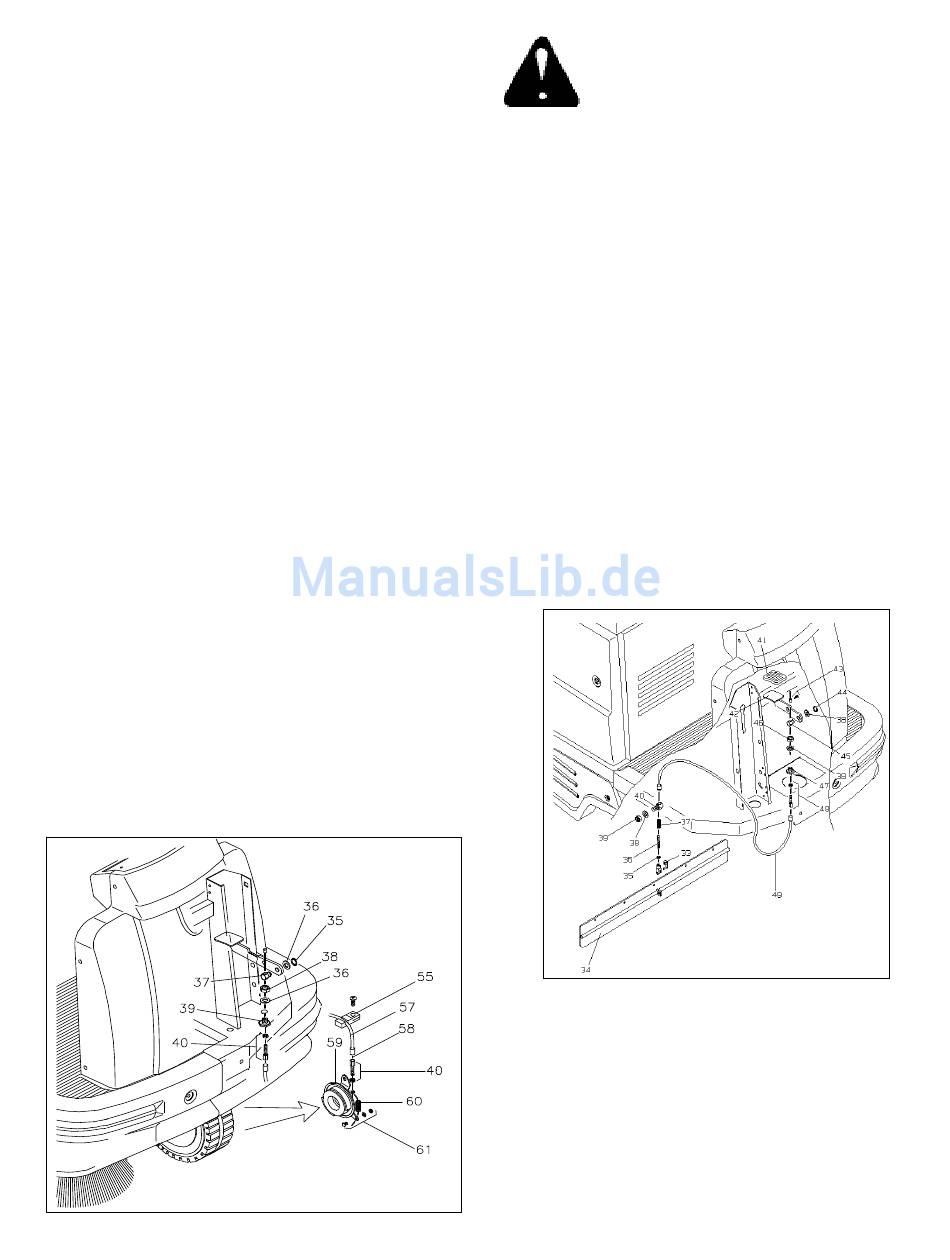

7.10 SOSTITUZIONE E REGOLAZIONE
CAVO FRENO
Per sostituire il cavo freno operare come segue:
- Svitare sia le viti di fissaggio del musetto e dei paraurti; toglierli
dalla macchina.
- Svitare il morsetto fermacavo (61) posto sul freno.
- Sfilare dal pedale il cavo facendo attenzione che durante questa
operazione la molla (60)
Per il rimontaggio:
- Prima di procedere al rimontaggio del cavo allentare i registri (40)
ed ingrassareil cavo di acciaio.
- Dopo aver infilato il cavo nel pernofemacavo (37) posto sul pedale
del freno,far passare il cavo nel perno di registro (40).
- Infilare il cavo nella guaina (57) e di seguito la molla sul cavo.
- Bloccare il cavo con il morsetto (61).
- Bloccare la guaina completa di cavo nall'apposito morsetto ferma
guaina (55).
- Per una eventuale regolazione della frenata agire sui registri (40)
posti in prossimità della leva del freno.
ITALIANO (Istruzioni originali)
di ritorno freno non venga persa.
Prima di effettuare qualsiasi tipo di intervento sulla
macchina,assicurarsi che la stessa sia spenta e che
tutte le sue funzioni siano disattivate,per ottenere
questo stato portare l'interruttore a chiave 5 Fig.3
in posizione OFF
7.11 - SOSTITUZIONE E REGOLAZIONE
CAVO ALZA FLAP
Per sostituire il cavo alza flap,operare come segue:
- Svitare le viti di fissaggio musetto macchina e del paraurti e toglierli
dalla macchina.
- Svitare il morsetto ferma cavo (43) posto sul pedale.
- Sganciare la clip (33) dalla forcella del flap.
- Sfilare il cavo (36).
Per il rimontaggio
- Dopo aver recuperato dal cavo rotto la forcella ed il dado (35) di
fermo (se ancora utilizzabili),rimontare gli stessi sul nuovo cavo
alza flap.
- Bloccare la forcella al flap tramite la clip per forcella (33).
- Inserire la molla 37 sul cavo 36. Infilare il cavo nel perno guida 40,
poi nella guaina 49 ed infine nel perno 47.
- Inserire il cavo nell'apposito morsetto ferma cavo (43) e bloccarlo.
Pag. 11
