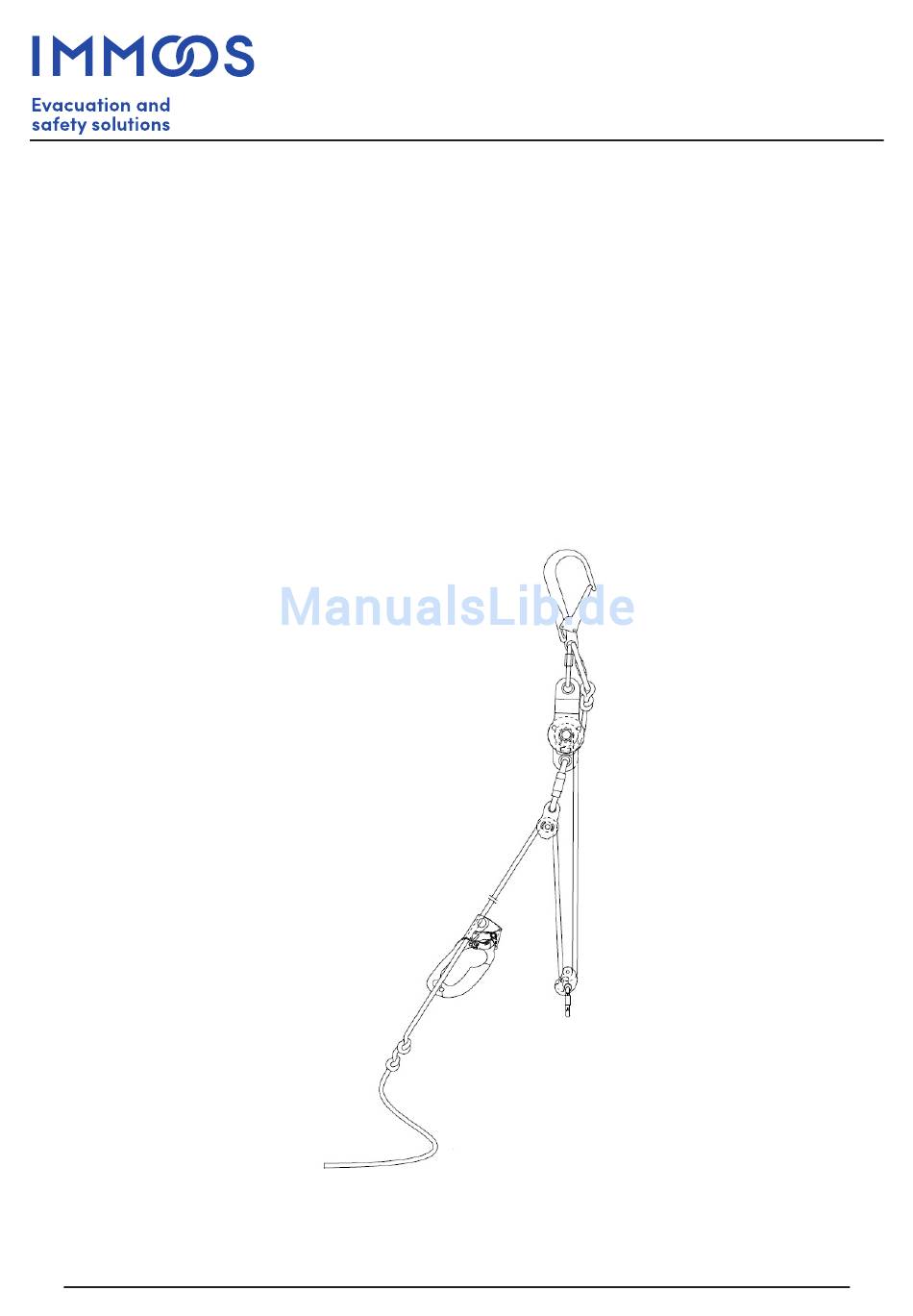

IMMOOS Ab- und Aufseilvorrichtung
Integrierender Bestandteil zu Gebrauchsanleitung:
GA_DE_Ab-Aufseilvorrichtung_Typ_Stopbloc2_Rev 4; Datum: 07/2017
Gebrauchsanleitung
Typ „STOPBLOC 2"
„GA_DE_Bergungssystem_BR_Tirol"
„GA_DE_Bergungssystem_Typ_C"
„GA_DE_1-Personen Bergungssystem"
IMMOOS GmbH
Tramweg 35
CH-6414 Oberarth
Tel: ++41 (0)41 857 06 66
Fax: ++41 (0)41 857 06 65
www.immoos.com
info@immoos.com
Seite 1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IMMOOS STOPBLOC 2

  • Seite 1 Tel: ++41 (0)41 857 06 66 IMMOOS GmbH Fax: ++41 (0)41 857 06 65 Tramweg 35 www.immoos.com CH-6414 Oberarth info@immoos.com Gebrauchsanleitung IMMOOS Ab- und Aufseilvorrichtung Typ „STOPBLOC 2“ Integrierender Bestandteil zu Gebrauchsanleitung: „GA_DE_Bergungssystem_BR_Tirol“ „GA_DE_Bergungssystem_Typ_C“ „GA_DE_1-Personen Bergungssystem“ GA_DE_Ab-Aufseilvorrichtung_Typ_Stopbloc2_Rev 4; Datum: 07/2017 Seite 1...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. Wichtige Informationen ........................3 2. Technische Angaben ........................4 3. Anwendungsbereich und Gebrauch .................... 5 4. Funktionsbeschreibung Abseilen ....................6 5. Abseilen ............................7 6. Einlegen des Seiles in die Seilbremse Mösi ................8 7. Funktionsbeschreibung Aufziehen ....................9 8. Aufziehen ...........................10 9.
  • Seite 3: Wichtige Informationen

    Nach einem schwerem Sturz oder herunterfallen eines Teils der IMMOOS Ab- und Aufseilvorrichtung Typ „STOPBLOC 2“ selbst oder fällt ein schwerer Gegenstand auf ein Teil, darf dieses Teil nicht mehr eingesetzt werden. Eine Verformung kann seine Funktion beeinträchtigen, oder innere nicht sichtbare Brüche können zu einer Verringerung der Festigkeit führen.
  • Seite 4: Technische Angaben

    9 mm Evac-Static Eigengewicht: IMMOOS Seilumlenkung ca. 0.6 kg Seilbremse „Mösi“ ca. 0.3 kg Zugelassene Seilbremsen Seilbremse Typ Mösi Demi Antipanik zusammen mit der Seilum- Seilbremse Petzl Stop lenkung Typ Stopbloc 2: Seilbremse Moduleur GA_DE_Ab-Aufseilvorrichtung_Typ_Stopbloc2_Rev 4; Datum: 07/2017 Seite 4...
  • Seite 5: Anwendungsbereich Und Gebrauch

    Heraufziehen reduziert werden. Die ganze Ab- und Aufseilvorrichtung bildet eine Einheit und besteht aus der Seilumlenkung Typ „STOPBLOC 2“, der Seilbremse Typ Mösi, dem 9 mm EVAC-Static Seil und die zusätzlichen Um- lenkrollen für das Aufziehen. Der Abseilvorgang kann jederzeit mit der Seilbremse Typ Mösi gestoppt werden. (Handschuhe tragen) Beim Aufziehen verhindert der Mini-Traxion, dass sich die Last nicht senken kann während dem...
  • Seite 6: Funktionsbeschreibung Abseilen

    Schliessfeder Öse für Karabineraufnahme Das Seil ist zweimal um die Trommel der IMMOOS Seilumlenkung gewickelt, woraus eine Umschlin- gung von 1.5 Mal resultiert. Durch die Umschlingung von 1.5 Mal wird die Haltekraft am Seilende auf ca. 1/3 vom Abseilgewicht reduziert.
  • Seite 7: Abseilen

    Abseilen Benötigte Teile: „STOPBLOC 2“ an 1x Alusicherheitshaken dem Schraubglied 1x Schraubglied mit dem Sicherheits- 1x „STOPBLOC 2“ mit Seil haken anbringen. 1x Seilbremse 1x Bandschlinge Seilverlauf im „STOPBLOC 2“ Hinweis: An der verknoteten Die Befestigung der Endverbindung wird Seilbremse für das die Last angehängt.
  • Seite 8: Einlegen Des Seiles In Die Seilbremse Mösi

    Einlegen des Seiles in die Seilbremse Mösi Seileinlegen unten Seileinlegen oben Legen Sie das Seil gemäss Skizze ein und verschliessen Sie die Seilbremse mit Hilfe eines Verschlusskarabiners. Achten Sie darauf, dass die Sicherheitssper- re (Feder) den Verschlusskarabi- ner vollständig umschliesst. Belastender Strang Seildurchlauf...
  • Seite 9: Funktionsbeschreibung Aufziehen

    Karabiner für Lastenaufnahme Seilklemme (optional) Mit zusätzlichen Teilen kann der Stopbloc 2 auch als Flaschenzug eingesetzt werden. Durch das Ein- flaschen 2:1 halbiert sich die Last auf die Hälfte, wodurch eine Person problemlos aufgezogen werden kann. Die Umlenkrolle mit Rücklaufsperre (Mini Traxion) verhindert mit dem integrierten Klemmmecha- nismus, dass sich die Last beim Nachfassen wieder senkt.
  • Seite 10: Aufziehen

    Aufziehen Benötigte zusätzliche Teile: 2x Karabiner 1x Umlenkrolle 1x Umlenkrolle mit Rücklaufsperre (Mini Traxion) 1x Seilklemme (optional) Die Endverbindung hinter dem Lastseil über die Seiltrommel ziehen. Der Karabiner wird am Sicherheitshaken eingehängt. Umlenkrolle mittels Karabiner an der Auf- nahmeöse für den Flaschenzug befestigen. (Vorher das Seil einlegen) Seilklemme (optional)
  • Seite 11: Lagerung Und Reinigung

    Lagerung und Reinigung Die IMMOOS Seilumlenkung Typ Stopbloc 2, das Kernmantelseil Evac-Static und die IMMOOS Seil- bremse Typ Mösi sind trocken und lichtgeschützt zu lagern. Kontakt mit Säuren, ätzenden Flüssigkeiten und Ölen vermeiden. Nach dem Einsatz oder Verschmutzung gesamte Ausrüstung gegebenenfalls reinigen. Reinigung mit Feinwaschmittel und reichlich Wasser (max.
  • Seite 12: Haftungsausschluss

    Wartung nach Erreichen der Abseilarbeit oder spätestens nach 8-10 Jahren Die IMMOOS Ab- und Aufseilvorrichtung Typ „STOPBLOC 2“ ist bei Erreichen der Abseilarbeit (7‘500‘000 J), sowie nach 8-10 Jahren, durch den Hersteller oder durch eine von ihm autorisierte Person zu warten.
  • Seite 13: Dokumentierung Der Jährlichen Sachkundigen-Prüfung

    12. Dokumentierung der jährlichen Sachkundigen-Prüfung Vorgeschriebener Nachweis der durchgeführten Prüfung (EN 365): (Für jedes Produkt ist 1 Blatt auszufüllen) Produkt IMMOOS Ab- und Aufseilvorrichtung STOPBLOC 2 Nr.: ........Seilbremse Nr.: ........Eigentümer ..............................Baujahr Kaufdatum Datum der ersten Verwendung ....
  • Seite 14: Dokumentierung Der Abseilarbeit

    13. Dokumentierung der Abseilarbeit Nachweis der durchgeführten Abseilarbeiten. (Für jedes Produkt ist 1 Blatt auszufüllen) Produkt IMMOOS Ab- und Aufseilvorrichtung STOPBLOC 2 Nr.: ........Seilbremse Nr.: ........Eigentümer ..............................Baujahr Kaufdatum Datum der ersten Verwendung ....................Datum Abseilhöhe in m Anzahl Absei-...
  • Seite 15: Notizen

    14. Notizen IMMOOS GmbH Tramweg 35 Tel: ++41 (0)41 857 06 66 CH-6414 Oberarth Fax: ++41 (0)41 857 06 65 www.immoos.com info@immoos.com GA_DE_Ab-Aufseilvorrichtung_Typ_Stopbloc2_Rev 4; Datum: 07/2017 Seite 15...
