Inhaltszusammenfassung für SenerTec MSR2

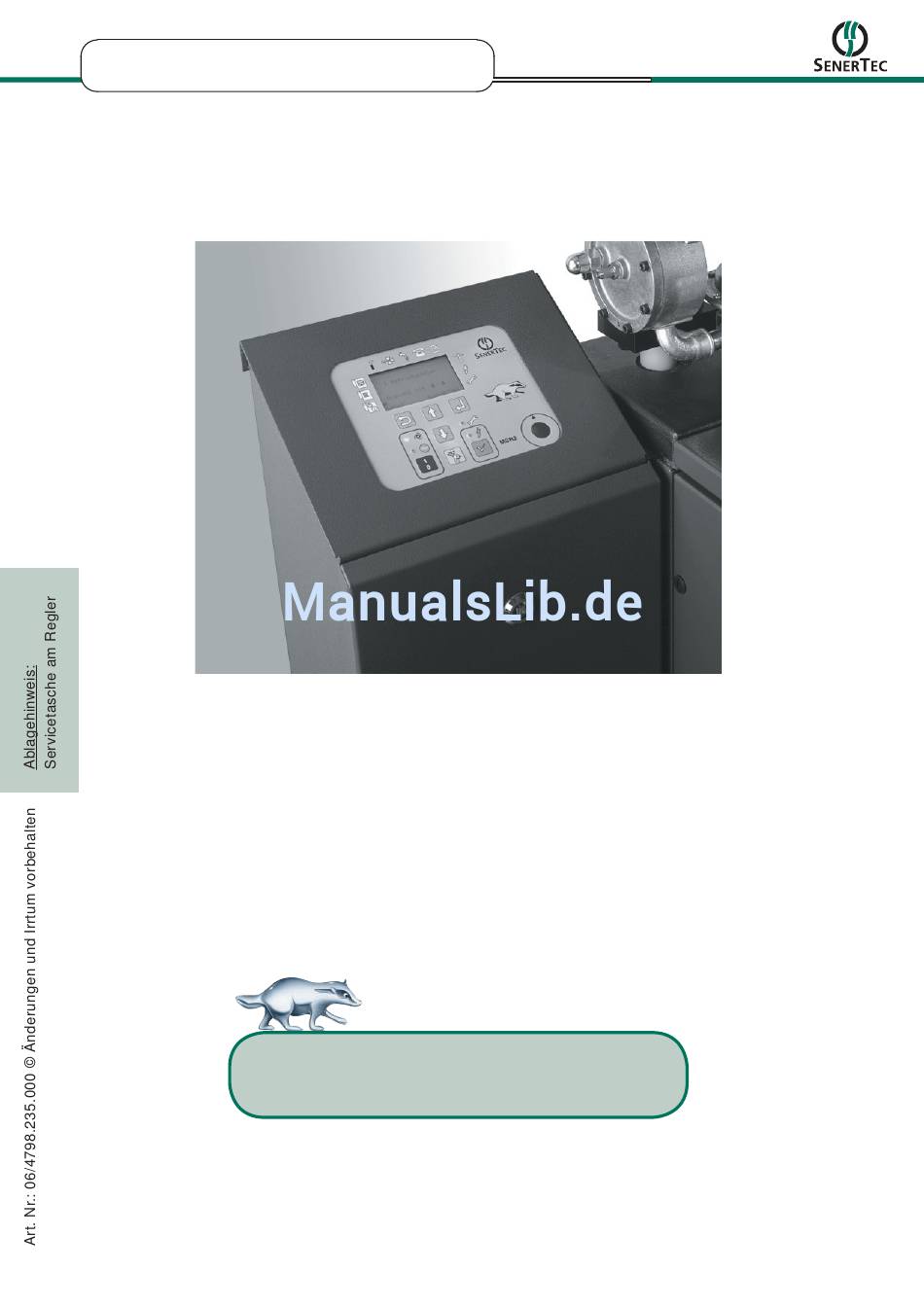

- Seite 1 MSR2 URZANLEITUNG URZANLEITUNG ZUR EDIENUNG UND INSTELLUNG MSR2 Dachs EGLERS RAFT NLAGE MSR2 URZANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Diese Kurzanleitung soll Ihnen helfen, einfache Einstell- und Kontrollarbeiten direkt am Regler über die Folientastatur durchführen zu können. Diese Anleitung ersetzt nicht die Bedien- und Einstellanleitung MSR2, die aus- führliche Beschreibungen der Funktionen und Sicherheitshinweise beinhaltet. * Als SE-Technik wird die zusätzliche Installation der SE-Platine bezeichnet, die eine Heizkreissteuerung und Warmwasserbereitung in Verbindung mit dem Puff... -

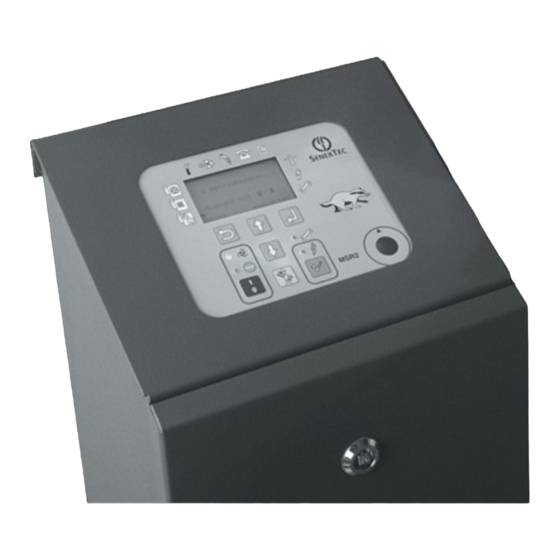

Seite 3: Das Bedienfeld/Folientastatur
1 Das Bedienfeld/Folientastatur 1.1 Übersicht Menüleiste Steuertasten EIN/AUS Taste, STOP-LED u. Automatik-LED Kaminkehrertaste Entstörtaste und Stör-LED Display Infrarot-Schnittstelle für MSR2-Servicesoftware Service-LED Die Folientastatur dient zur Auswahl der Datenanzeige im Display, sowie zum Anzeigen und Einstellen verschiedener Betriebsparameter und Be- triebszustände. -
Seite 4: Grundfensteranzeige/Display
MSR2 URZANLEITUNG 1.2 Grundfensteranzeige/Display Das Grundfenster informiert über den Betriebszustand, Servicecodes sowie Parametereinstellungen. Zeile 1/2: Anzeige des Dachs-Typs oder des momentanen Betriebszustandes Zeile 3: Betriebsstunden (Bh) und Starts Zeile 4: Aktuelle Generatorleistung und Außentemperatur Zeile 5: Aktuelle Heizwasser-Ein- und Austrittstemperatur Zeile 6: Zeitprogramm für die Wärmeführung Dachs + So./Winterbetrieb... -
Seite 5: Steuertasten
MSR2 URZANLEITUNG Service LED Diese LED informiert Sie über erforderliche Wartungstermine. Die LED blinkt, wenn sich der Dachs weniger als 300 Bh bzw. 30 Tage (2 Jahres-Frist) vor der nächsten fälligen Wartung befi ndet. Leuchtet die Service LED, muss die Wartung dringend durch- geführt werden, da sonst täglich eine Abschaltung wegen Über-... -
Seite 6: Parameter Des Msr2
MSR2 URZANLEITUNG 2 Parameter des MSR2 Die nachfolgend aufgelisteten Menüpunkte zeigen einen Ausschnitt der wichtigsten vom "Betreiber" zugänglichen Menübereiche. Die Beschreibung der kompletten Menüstruktur ist der Bedien- und Einstellanleitung zu ent- nehmen. Beschreibung - Menüaufbau mit Nummernzuordnung: Beispiel: Menü 1/1/1 - Datum... -
Seite 7: Menü 1 - Betriebsdaten
MSR2 URZANLEITUNG 2.1 Menü 1 - Betriebsdaten 1/01 Datum & Uhrzeit 1/02 Laufzeit seit Start 1/03 Generatorsollleistung 1/04 erzeugte elektrische Arbeit 1/05 erzeugte thermische Arbeit 1/07 Führungsgröße Dachs 1/08 Anlagendaten 1/09 Standortinformationen 1/10 Betriebsstunden am 31.12 2.2 Menü 2 - Wärmeführung... -
Seite 8: Menü 6 - Warmwasser
MSR2 URZANLEITUNG 2.6 Menü 6 - Warmwasser (nur bei Installation der Zusatzpl. SE) 6/1 Sollwert Warmwasser 6/2 Ladepumpe Warmwasser 6/3 Zirkulationspumpe 6/4 WW-Durchfl ussmenge (l/min) 6/5 WW-Menge (m³/Jahr) 6/6 Warmwasserbedarf 6/7 WW-Konfi guration 2.7 Menü 7 - Modem 7/1 Modemdaten 7/2 Modemkonfi... -
Seite 9: Betriebsparameter Anzeigen/Einstellen
MSR2 URZANLEITUNG 3 Betriebsparameter anzeigen/einstellen Die nachfolgenden Kapitel beschreiben die Vorgehensweise zur Einstellung des Reglers für Betreiberzwecke. HINWEIS: Es werden lediglich Funktionen beschrieben, die in der "Betreiberebene" (Standardeinstellung) über die Menüführung zugänglich sind. Ein Zugriff auf Funktionen ab der Ebene "Betreiber erweitert" u. "Service- ebene"... -
Seite 10: Betriebsdaten Anzeigen
MSR2 URZANLEITUNG 3.2 Betriebsdaten anzeigen Beim Dachs mit MSR2 gibt es verschiedene Möglichkeiten, sich die Be- triebsdaten anzeigen zu lassen bzw. sie auszulesen. Anzeige über das Display. Abrufen der Betriebsdaten über das Betreiberportal "Dachs Web" (Internet). Wichtige Betriebsdaten zur Anzeige über das Display sind in der folgenden Tabelle aufgelistet: Menü... -
Seite 11: Service- Und Warnmeldungen
MSR2 URZANLEITUNG 3.3 Service- und Warnmeldungen Unterteilung der Servicemeldungen: 1. Auto-entstörbare Servicemeldungen 2. Servicemeldungen, die eine Quittierung durch die Entstör-Taste erfordern 3. Servicemeldungen, die durch einfaches Quittieren der Entstör-Taste nicht entstört werden können Bei Servicemeldungen schaltet sich der Dachs grundsätzlich automatisch ab. -
Seite 12: Modemkonfi Guration Für Dachs Web
MSR2 URZANLEITUNG 3.4 Modemkonfi guration für Dachs Web Alle Dachse mit MSR2-Regler haben serienmäßig ein analoges Modem zur Anbindung an das Telefonnetz installiert. Voraussetzung für den Betrieb von Dachs Web ist die Bereitstellung eines separaten analogen Telefonanschlusses mit eigener Rufnummer am Dachs-Standort. -
Seite 13: Schaltzeiten Einstellen
Einstellungen zur Temperatur (Kapitel 3.6) und Brauch-/Warmwasserberei- tung (Kapitel 3.7) sind nur bei installierter SE-Technik möglich und erfordern eine Mischersteuerung durch den MSR2-Regler. Bei Änderungen an der Temperatur der Heizkreise ist es wichtig, festzustel- len, welcher Heizkreis (HK1 oder HK2) hierfür zu verändern ist. - Seite 14 MSR2 URZANLEITUNG Temperatur Tag/Nacht im Raum zu niedrig bzw. zu hoch i.O. Sommer/Winterumschaltung in der FERTIG! Grundfensteranzeige überprüfen (Einstellung siehe Kap. 3.1) weiter Uhrenprogramm für Heizkreise überprüfen i.O. und ggf. anpassen FERTIG! (Einstellung siehe Kap. 3.5) weiter Tagverstellung oder Nachtverstellung heben bzw.senken...
-
Seite 15: Warmwasserbereitung Einstellen (Nur Mit Se-Technik)
MSR2 URZANLEITUNG 3.7 Warmwasserbereitung einstellen (nur mit SE-Technik) Warmwassertemperatur zu KALT zu WARM Sollwert für Warm- wasser überprüfen und ggf. senken (Menü 6/1) Vorlaufzeit bei nicht vorhan- dener Zirku- lationsleitung beachten ! Warmwasser über Warmwasser über SE30 - Modul ext. Boiler Sollwert für Warm-... -
Seite 16: Partyfunktion (Nur Mit Se-Technik)
MSR2 URZANLEITUNG 3.8 Partyfunktion (nur mit SE-Technik) Mit der "Partyfunktion" wird der momentane, durch das Uhrenprogramm vor- gegebene Betrieb verändert; es wird von Absenk- auf normalen Heizbetrieb umgeschaltet. Diese Änderung bleibt bis zur eingestellten Uhrzeit erhalten. Hierfür müssen folgende Einstellungen am Regler vorgenommen werden: Menü...
