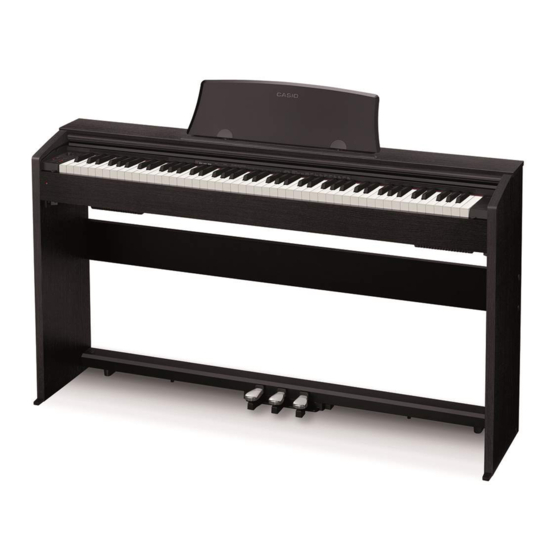

Casio Privia PX-770 Bedienungsanleitung

PX - 870
PX-770
BEDIENUNGSANLEITUNG
Bitte bewahren Sie alle Informationen für späteres Nachschlagen auf.
Über diese Anleitung

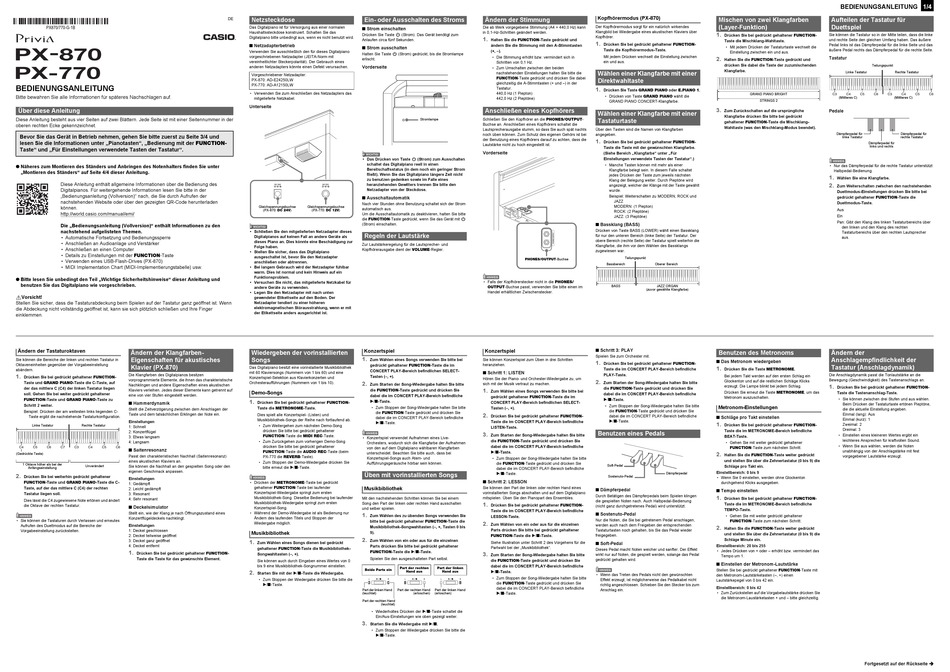

Diese Anleitung besteht aus vier Seiten auf zwei Blättern. Jede Seite ist mit einer Seitennummer in der
oberen rechten Ecke gekennzeichnet.
Bevor Sie das Gerät in Betrieb nehmen, gehen Sie bitte zuerst zu Seite 3/4 und
lesen Sie die Informationen unter „Pianotasten", „Bedienung mit der FUNCTION-
Taste" und „Für Einstellungen verwendete Tasten der Tastatur".
● Näheres zum Montieren des Ständers und Anbringen des Notenhalters finden Sie unter
„Montieren des Ständers" auf Seite 4/4 dieser Anleitung.
Diese Anleitung enthält allgemeine Informationen über die Bedienung des
Digitalpianos. Für weitergehende Informationen lesen Sie bitte in der
„Bedienungsanleitung (Vollversion)" nach, die Sie durch Aufrufen der
nachstehenden Website oder über den gezeigten QR-Code herunterladen
können.
http://world.casio.com/manual/emi/
Die „Bedienungsanleitung (Vollversion)" enthält Informationen zu den
nachstehend aufgelisteten Themen.
• Automatische Fortsetzung und Bedienungssperre
• Anschließen an Audioanlage und Verstärker
• Anschließen an einen Computer
• Details zu Einstellungen mit der FUNCTION-Taste
• Verwenden eines USB-Flash-Drives (PX-870)
• MIDI Implementation Chart (MIDI-Implementierungstabelle) usw.
● Bitte lesen Sie unbedingt den Teil „Wichtige Sicherheitshinweise" dieser Anleitung und
benutzen Sie das Digitalpiano wie vorgeschrieben.
Vorsicht!
Stellen Sie sicher, dass die Tastaturabdeckung beim Spielen auf der Tastatur ganz geöffnet ist. Wenn
die Abdeckung nicht vollständig geöffnet ist, kann sie sich plötzlich schließen und Ihre Finger
einklemmen.
Ändern der Tastaturoktaven
Ändern der Klangfarben-
Eigenschaften für akustisches
Sie können die Bereiche der linken und rechten Tastatur in
Oktaveneinheiten gegenüber der Vorgabeeinstellung
Klavier (PX-870)
abändern.
Die Klangfarben des Digitalpianos besitzen
1.
Drücken Sie bei gedrückt gehaltener FUNCTION-
vorprogrammierte Elemente, die ihnen das charakteristische
Taste und GRAND PIANO-Taste die C-Taste, auf
Nachklingen und andere Eigenschaften eines akustischen
der das mittlere C (C4) der linken Tastatur liegen
Klaviers verleihen. Jedes dieser Elemente kann getrennt auf
soll. Gehen Sie bei weiter gedrückt gehaltener
eine von vier Stufen eingestellt werden.
FUNCTION-Taste und GRAND PIANO-Taste zu
■ Hammerdynamik
Schritt 2 weiter.
Stellt die Zeitverzögerung zwischen dem Anschlagen der
Beispiel: Drücken der am weitesten links liegenden C-
Taste und dem tatsächlichen Erklingen der Note ein.
Taste ergibt die nachstehende Tastaturkonfiguration.
Einstellungen
Linke Tastatur Rechte Tastatur
1: Schnell
2: Konzertflügel
3: Etwas langsam
4: Langsam
C4 C5 C6 C7 C3 C4 C5 C6
■ Saitenresonanz
(Gedrückte Taste)
Passt den charakteristischen Nachhall (Saitenresonanz)
eines akustischen Klaviers an.
1 Oktave höher als bei der
Sie können die Nachhall an den gespielten Song oder den
Unverändert
Anfangseinstellung
eigenen Geschmack anpassen.
2.
Drücken Sie bei weiterhin gedrückt gehaltener
Einstellungen
FUNCTION-Taste und GRAND PIANO-Taste die C-
1: Gedämpft
Taste, auf der das mittlere C (C4) der rechten
2: Leicht gedämpft
Tastatur liegen soll. 3: Resonant
4: Sehr resonant
Dies lässt die C4 zugewiesene Note ertönen und ändert
die Oktave der rechten Tastatur.
■ Deckelsimulator
Stellt ein, wie der Klang je nach Öffnungszustand eines
HINWEIS
Konzertflügeldeckels nachklingt.
• Sie können die Tastaturen durch Verlassen und erneutes
Aufrufen des Duettmodus auf die Bereiche der Einstellungen
Vorgabeeinstellung zurückstellen. 1: Deckel geschlossen
2: Deckel teilweise geöffnet
3: Deckel ganz geöffnet
4: Deckel entfernt
1.
Drücken Sie bei gedrückt gehaltener FUNCTION-
Taste die Taste für das gewünschte Element.
DE Netzsteckdose Ein- oder Ausschalten des Stroms
Das Digitalpiano ist für Versorgung aus einer normalen
■ Strom einschalten
Haushaltssteckdose konstruiert. Schalten Sie das
Drücken Sie Taste P (Strom). Das Gerät benötigt zum
Digitalpiano bitte unbedingt aus, wenn es nicht benutzt wird.
Anlaufen circa fünf Sekunden.
■ Netzadapterbetrieb
■ Strom ausschalten
Verwenden Sie ausschließlich den für dieses Digitalpiano
Halten Sie Taste P (Strom) gedrückt, bis die Stromlampe
vorgeschriebenen Netzadapter (JEITA-Norm mit
erlischt.
vereinheitlichter Steckerpolarität). Der Gebrauch eines
anderen Netzadapters könnte einen Defekt verursachen. Vorderseite
Vorgeschriebener Netzadapter:
PX-870: AD-E24250LW
PX-770: AD-A12150LW
• Verwenden Sie zum Anschließen des Netzadapters das
mitgelieferte Netzkabel.
Unterseite
WICHTIG!
• Das Drücken von Taste P (Strom) zum Ausschalten
schaltet das Digitalpiano reell in einen
Bereitschaftsstatus (in dem noch ein geringer Strom
fließt). Wenn Sie das Digitalpiano längere Zeit nicht
zu benutzen gedenken sowie im Falle eines
heranziehenden Gewitters trennen Sie bitte den
Netzadapter von der Steckdose.
■ Ausschaltautomatik
Nach vier Stunden ohne Benutzung schaltet sich der Strom
Gleichspannungsbuchse Gleichspannungsbuchse
automatisch aus.
(PX-870: DC 24V) (PX-770: DC 12V)
Um die Ausschaltautomatik zu deaktivieren, halten Sie bitte
die FUNCTION-Taste gedrückt, wenn Sie das Gerät mit P
(Strom) einschalten.
WICHTIG!
• Schließen Sie den mitgelieferten Netzadapter dieses
Regeln der Lautstärke
Digitalpianos auf keinen Fall an andere Geräte als
dieses Piano an. Dies könnte eine Beschädigung zur
Zur Lautstärkeregelung für die Lautsprecher- und
Folge haben.
Kopfhörerausgabe dient der VOLUME-Regler.
• Stellen Sie sicher, dass das Digitalpiano
ausgeschaltet ist, bevor Sie den Netzadapter
anschließen oder abtrennen.
• Bei langem Gebrauch wird der Netzadapter fühlbar
warm. Dies ist normal und kein Hinweis auf ein
Funktionsproblem.
• Versuchen Sie nicht, das mitgelieferte Netzkabel für
andere Geräte zu verwenden.
• Legen Sie den Netzadapter mit nach unten
gewendeter Etikettseite auf den Boden. Der
Netzadapter tendiert zu einer höheren
elektromagnetischen Störausstrahlung, wenn er mit
der Etikettseite anders ausgerichtet ist.
Konzertspiel
Wiedergeben der vorinstallierten
1.
Songs
Zum Wählen eines Songs verwenden Sie bitte bei
gedrückt gehaltener FUNCTION-Taste die im
Das Digitalpiano besitzt eine vorinstallierte Musikbibliothek
CONCERT PLAY-Bereich befindlichen SELECT-
mit 60 Klaviersongs (Nummern von 1 bis 60) und eine
Tasten (–, +).
Konzertspiel-Selektion aus Klavierkonzerten und
Orchesteraufführungen (Nummern von 1 bis 10). 2.
Zum Starten der Song-Wiedergabe halten Sie bitte
die FUNCTION-Taste gedrückt und drücken Sie
Demo-Songs
dabei die im CONCERT PLAY-Bereich befindliche
1. a-Taste.
Drücken Sie bei gedrückt gehaltener FUNCTION-
Taste die METRONOME-Taste. • Zum Stoppen der Song-Wiedergabe halten Sie bitte
die FUNCTION-Taste gedrückt und drücken Sie
Dies spielt alle Konzertspiel- (Listen) und
dabei die im CONCERT PLAY-Bereich befindliche
Musikbibliothek-Songs der Reihe nach fortlaufend ab.
a-Taste.
• Zum Weitergehen zum nächsten Demo-Song
drücken Sie bitte bei gedrückt gehaltener
HINWEIS
FUNCTION-Taste die MIDI REC-Taste.
• Konzertspiel verwendet Aufnahmen eines Live-
• Zum Zurückgehen zum vorherigen Demo-Song
Orchesters, wodurch sich die Klangfarbe der Aufnahmen
drücken Sie bitte bei gedrückt gehaltener
von den auf dem Digitalpiano wählbaren Klangfarben
FUNCTION-Taste die AUDIO REC-Taste (beim
unterscheidet. Beachten Sie bitte auch, dass bei
PX-770 die REVERB-Taste).
Konzertspiel-Songs auch Atem- und
• Zum Stoppen der Demo-Wiedergabe drücken Sie
Aufführungsgeräusche hörbar sein können.
bitte erneut die a-Taste.
Üben mit vorinstallierten Songs
HINWEIS
• Drücken der METRONOME-Taste bei gedrückt
gehaltener FUNCTION-Taste bei laufender Musikbibliothek
Konzertspiel-Wiedergabe springt zum ersten
Musikbibliothek-Song. Dieselbe Bedienung bei laufender Mit den nachstehenden Schritten können Sie bei einem
Musikbibliothek-Wiedergabe springt zum ersten Song den Part der linken oder rechten Hand ausschalten
Konzertspiel-Song. und selber spielen.
• Während der Demo-Wiedergabe ist als Bedienung nur
1.
Zum Wählen des zu übenden Songs verwenden Sie
Ändern des laufenden Titels und Stoppen der
bitte bei gedrückt gehaltener FUNCTION-Taste die
Wiedergabe möglich.
Musikbibliothek-Songwahltasten (–, +, Tasten 0 bis
Musikbibliothek
9).
2.
1. Zum Wählen von ein oder aus für die einzelnen
Zum Wählen eines Songs dienen bei gedrückt
Parts drücken Sie bitte bei gedrückt gehaltener
gehaltener FUNCTION-Taste die Musikbibliothek-
FUNCTION-Taste die a-Taste.
Songwahltasten (–, +).
Spielen Sie den ausgeschalteten Part selbst.
Sie können auch durch Eingeben eines Wertes von 0
bis 9 eine Musikbibliothek-Songnummer einstellen.
Part der rechten
Beide Parts ein
2. Hand aus
Starten Sie mit der a-Taste die Wiedergabe.
• Zum Stoppen der Wiedergabe drücken Sie bitte die
a-Taste.
Part der linken Hand Part der rechten Hand
(leuchtet)
Part der rechten Hand
(leuchtet)
• Wiederholtes Drücken der a-Taste schaltet die
Ein/Aus-Einstellungen wie oben gezeigt weiter.
3.
Starten Sie die Wiedergabe mit a.
• Zum Stoppen der Wiedergabe drücken Sie bitte die
a-Taste.
Ändern der Stimmung
Die ab Werk vorgegebene Stimmung (A4 = 440,0 Hz) kann
in 0,1-Hz-Schritten geändert werden.
1.
Halten Sie die FUNCTION-Taste gedrückt und
ändern Sie die Stimmung mit den A-Stimmtasten
(+, –).
• Die Stimmung erhöht bzw. vermindert sich in
Schritten von 0,1 Hz.
• Zum Umschalten zwischen den beiden
nachstehenden Einstellungen halten Sie bitte die
FUNCTION-Taste gedrückt und drücken Sie dabei
gleichzeitig die A-Stimmtasten (+ und –) in der
Tastatur.
440,0 Hz (1 Piepton)
442,0 Hz (2 Pieptöne)
Anschließen eines Kopfhörers
Stromlampe Schließen Sie den Kopfhörer an die PHONES/OUTPUT-
Buchse an. Anschließen eines Kopfhörers schaltet die
Lautsprecherausgabe stumm, so dass Sie auch spät nachts
noch üben können. Zum Schutz des eigenen Gehörs ist bei
der Benutzung eines Kopfhörers darauf zu achten, dass die
Lautstärke nicht zu hoch eingestellt ist.
Vorderseite
PHONES/OUTPUT-Buchse
HINWEIS
• Falls der Kopfhörerstecker nicht in die PHONES/
OUTPUT-Buchse passt, verwenden Sie bitte einen im
Handel erhältlichen Zwischenstecker.
Konzertspiel
Sie können Konzertspiel zum Üben in drei Schritten
heranziehen.
■ Schritt 1: LISTEN
Hören Sie der Piano- und Orchester-Wiedergabe zu, um
sich mit der Musik vertraut zu machen.
1.
Zum Wählen eines Songs verwenden Sie bitte bei
gedrückt gehaltener FUNCTION-Taste die im
CONCERT PLAY-Bereich befindlichen SELECT-
Tasten (–, +).
2.
Drücken Sie bei gedrückt gehaltener FUNCTION-
Taste die im CONCERT PLAY-Bereich befindliche
LISTEN-Taste.
3.
Zum Starten der Song-Wiedergabe halten Sie bitte
die FUNCTION-Taste gedrückt und drücken Sie
dabei die im CONCERT PLAY-Bereich befindliche
a-Taste.
• Zum Stoppen der Song-Wiedergabe halten Sie bitte
die FUNCTION-Taste gedrückt und drücken Sie
dabei die im CONCERT PLAY-Bereich befindliche
a-Taste.
■ Schritt 2: LESSON
Sie können den Part der linken oder rechten Hand eines
vorinstallierten Songs abschalten und auf dem Digitalpiano
mitspielen. Üben Sie den Pianopart des Ensembles.
1.
Drücken Sie bei gedrückt gehaltener FUNCTION-
Taste die im CONCERT PLAY-Bereich befindliche
LESSON-Taste.
2.
Zum Wählen von ein oder aus für die einzelnen
Parts drücken Sie bitte bei gedrückt gehaltener
FUNCTION-Taste die a-Taste.
Siehe Illustration unter Schritt 2 des Vorgehens für die
Partwahl bei der „Musikbibliothek".
3.
Zum Starten der Song-Wiedergabe halten Sie bitte
die FUNCTION-Taste gedrückt und drücken Sie
dabei die im CONCERT PLAY-Bereich befindliche
Part der linken
Hand aus a-Taste.
• Zum Stoppen der Song-Wiedergabe halten Sie bitte
die FUNCTION-Taste gedrückt und drücken Sie
dabei die im CONCERT PLAY-Bereich befindliche
Part der linken Hand
a-Taste.
(erloschen) (erloschen)
Kopfhörermodus (PX-870)
Mischen von zwei Klangfarben
(Layer-Funktion)
Der Kopfhörermodus sorgt für ein natürlich wirkendes
Klangbild bei Wiedergabe eines akustischen Klaviers über
1.
Drücken Sie bei gedrückt gehaltener FUNCTION-
Kopfhörer.
Taste die Mischklang-Wahltaste.
1.
Drücken Sie bei gedrückt gehaltener FUNCTION-
• Mit jedem Drücken der Tastaturtaste wechselt die
Taste die Kopfhörermodus-Taste.
Einstellung zwischen ein und aus.
Mit jedem Drücken wechselt die Einstellung zwischen
2.
Halten Sie die FUNCTION-Taste gedrückt und
ein und aus.
drücken Sie dabei die Taste der zuzumischenden
Klangfarbe.
Wählen einer Klangfarbe mit einer
Direktwahltaste
1.
Drücken Sie Taste GRAND PIANO oder E.PIANO 1.
GRAND PIANO BRIGHT
• Drücken von Taste GRAND PIANO wählt die
STRINGS 2
GRAND PIANO CONCERT-Klangfarbe.
3.
Zum Zurückschalten auf die ursprüngliche
Wählen einer Klangfarbe mit einer
Klangfarbe drücken Sie bitte bei gedrückt
Tastaturtaste
gehaltener FUNCTION-Taste die Mischklang-
Wahltaste (was den Mischklang-Modus beendet).
Über den Tasten sind die Namen von Klangfarben
angegeben.
1.
Drücken Sie bei gedrückt gehaltener FUNCTION-
Taste die Taste mit der gewünschten Klangfarbe.
(Siehe Bereich „Klangfarbe" unter „Für
Einstellungen verwendete Tasten der Tastatur".)
• Manche Tasten können mit mehr als einer
Klangfarbe belegt sein. In diesem Falle schaltet
jedes Drücken der Taste zum jeweils nächsten
Klang der Belegung weiter. Durch Pieptöne wird
angezeigt, welcher der Klänge mit der Taste gewählt
wurde.
Beispiel: Weiterschalten zu MODERN, ROCK und
JAZZ
MODERN: (1 Piepton)
ROCK: (2 Pieptöne)
JAZZ: (3 Pieptöne)
■ Bassklang (BASS)
Drücken von Taste BASS (LOWER) wählt einen Bassklang
für nur den unteren Bereich (linke Seite) der Tastatur. Der
obere Bereich (rechte Seite) der Tastatur spielt weiterhin die
Klangfarbe, die ihm vor dem Wählen des Bassklangs
zugewiesen war.
Teilungspunkt
Bassbereich Oberer Bereich
BASS JAZZ ORGAN
(zuvor gewählte Klangfarbe)
■ Schritt 3: PLAY
Benutzen des Metronoms
Spielen Sie zum Orchester mit.
■ Das Metronom wiedergeben
1.
Drücken Sie bei gedrückt gehaltener FUNCTION-
1.
Taste die im CONCERT PLAY-Bereich befindliche Drücken Sie die Taste METRONOME.
PLAY-Taste.
Bei jedem Takt werden auf den ersten Schlag ein
2. Glockenton und auf die restlichen Schläge Klicks
Zum Starten der Song-Wiedergabe halten Sie bitte
erzeugt. Die Lampe blinkt bei jedem Schlag.
die FUNCTION-Taste gedrückt und drücken Sie
Drücken Sie erneut die Taste METRONOME, um das
dabei die im CONCERT PLAY-Bereich befindliche
Metronom auszuschalten.
a-Taste.
• Zum Stoppen der Song-Wiedergabe halten Sie bitte
Metronom-Einstellungen
die FUNCTION-Taste gedrückt und drücken Sie
dabei die im CONCERT PLAY-Bereich befindliche
■ Schläge pro Takt einstellen
a-Taste.
1.
Drücken Sie bei gedrückt gehaltener FUNCTION-
Taste die im METRONOME-Bereich befindliche
Benutzen eines Pedals
BEAT-Taste.
• Gehen Sie mit weiter gedrückt gehaltener
FUNCTION-Taste zum nächsten Schritt.
2.
Halten Sie die FUNCTION-Taste weiter gedrückt
und stellen Sie über die Zehnertastatur (0 bis 9) die
Soft-Pedal Schläge pro Takt ein.
Einstellbereich: 0 bis 9
Dämpferpedal
Sostenuto-Pedal
• Wenn Sie 0 einstellen, werden ohne Glockenton
durchgehend Klicks ausgegeben.
■ Dämpferpedal
■ Tempo einstellen
Durch Betätigen des Dämpferpedals beim Spielen klingen
1.
Drücken Sie bei gedrückt gehaltener FUNCTION-
die gespielten Noten nach. Auch Halbpedal-Bedienung
Taste die im METRONOME-Bereich befindliche
(nicht ganz durchgetretenes Pedal) wird unterstützt.
TEMPO-Taste.
■ Sostenuto-Pedal
• Gehen Sie mit weiter gedrückt gehaltener
Nur die Noten, die Sie bei getretenem Pedal anschlagen,
FUNCTION-Taste zum nächsten Schritt.
werden auch nach dem Freigeben der entsprechenden
2.
Halten Sie die FUNCTION-Taste weiter gedrückt
Tastaturtasten noch gehalten, bis Sie das Pedal wieder
und stellen Sie über die Zehnertastatur (0 bis 9) die
freigegeben.
Schläge Minute ein.
■ Soft-Pedal
Einstellbereich: 20 bis 255
Dieses Pedal macht Noten weicher und sanfter. Der Effekt
• Jedes Drücken von + oder – erhöht bzw. vermindert das
wirkt nur auf Noten, die gespielt werden, solange das Pedal
Tempo um 1.
gedrückt gehalten wird.
■ Einstellen der Metronom-Lautstärke
Stellen Sie bei gedrückt gehaltener FUNCTION-Taste mit
HINWEIS
• Wenn das Treten des Pedals nicht den gewünschten den Metronom-Lautstärketasten (–, +) einen
Effekt erzeugt, ist möglicherweise das Pedalkabel nicht Lautstärkepegel von 0 bis 42 ein.
richtig angeschlossen. Schieben Sie den Stecker bis zum
Einstellbereich: 0 bis 42
Anschlag ein.
• Zum Zurückstellen auf die Vorgabelautstärke drücken Sie
die Metronom-Laustärketasten + und – bitte gleichzeitig.
BEDIENUNGSANLEITUNG 1/4
Aufteilen der Tastatur für
Duettspiel
Sie können die Tastatur so in der Mitte teilen, dass die linke
und rechte Seite den gleichen Umfang haben. Das äußere
Pedal links ist das Dämpferpedal für die linke Seite und das
äußere Pedal rechts das Dämpferpedal für die rechte Seite.
Tastatur
Teilungspunkt
Linke Tastatur Rechte Tastatur
C3 C4 C5 C6 C3 C4 C5 C6
(Mittleres C) (Mittleres C)
Pedale
Dämpferpedal für Dämpferpedal für
linke Tastatur rechte Tastatur
Dämpferpedal für
links und rechts
HINWEIS
• Nur das Dämpferpedal für die rechte Tastatur unterstützt
Halbpedal-Bedienung.
1.
Wählen Sie eine Klangfarbe.
2.
Zum Weiterschalten zwischen den nachstehenden
Duettmodus-Einstellungen drücken Sie bitte bei
gedrückt gehaltener FUNCTION-Taste die
Duettmodus-Taste.
Aus
Ein
Pan: Gibt den Klang des linken Tastaturbereichs über
den linken und den Klang des rechten
Tastaturbereichs über den rechten Lautsprecher
aus.
Ändern der
Anschlagempfindlichkeit der
Tastatur (Anschlagdynamik)
Die Anschlagdynamik passt die Tonlautstärke an die
Bewegung (Geschwindigkeit) des Tastenanschlags an.
1.
Drücken Sie bei gedrückt gehaltener FUNCTION-
Taste die Tastenanschlag-Taste.
• Sie können zwischen drei Stufen und aus wählen.
Beim Drücken der Tastaturtaste ertönen Pieptöne,
die die aktuelle Einstellung angeben.
Einmal (lang): Aus
Einmal (kurz): 1
Zweimal: 2
Dreimal: 3
• Einstellen eines kleineren Wertes ergibt ein
leichteres Ansprechen für kraftvollen Sound.
• Wenn Sie aus wählen, werden die Noten
unabhängig von der Anschlagstärke mit fest
vorgegebener Lautstärke erzeugt.
Fortgesetzt auf der Rückseite 
